SCHAKO RMS-L Bedienungsanleitung Seite 10

Rauchmeldesystem RMS-L
8. Mängelbeseitigung
Haben sich bei der Wartung Mängel gezeigt, so sind diese
umgehend zu beheben. Defekte Bauteile dürfen nur gegen
Original-Bauteile der Fa. Schako ersetzt werden. Eine
Reparatur des Rauchmelders darf nur vom Gerätehersteller
durchgeführt werden.
Schließen die angeschlossenen Absperrvorrichtungen
nicht, trotz einwandfreier Funktion des Rauchmelders, so
sind die Absperrvorrichtungen selbst zu überprüfen.
Inspektionsanweisung
Der Schako Rauchmelder Typ RMS überwacht sich permanent
selbst und gibt eine Störmeldung an die Zentrale, wenn ein
mechanischer oder elektrischer Defekt auftritt oder wenn er zu
stark verschmutzt ist.
Bei einem Stromausfall des Rauchmelders wird ebenfalls eine
Störmeldung an die Zentrale gemeldet.
Die Inspektion umfasst folgende Tätigkeiten
- Überprüfung, ob die Diode am eingebauten Rauchmelder
bzw. am Rücksetztaster Typ RST grün blinkt und somit die
Funktionsbereitschaft signalisiert.

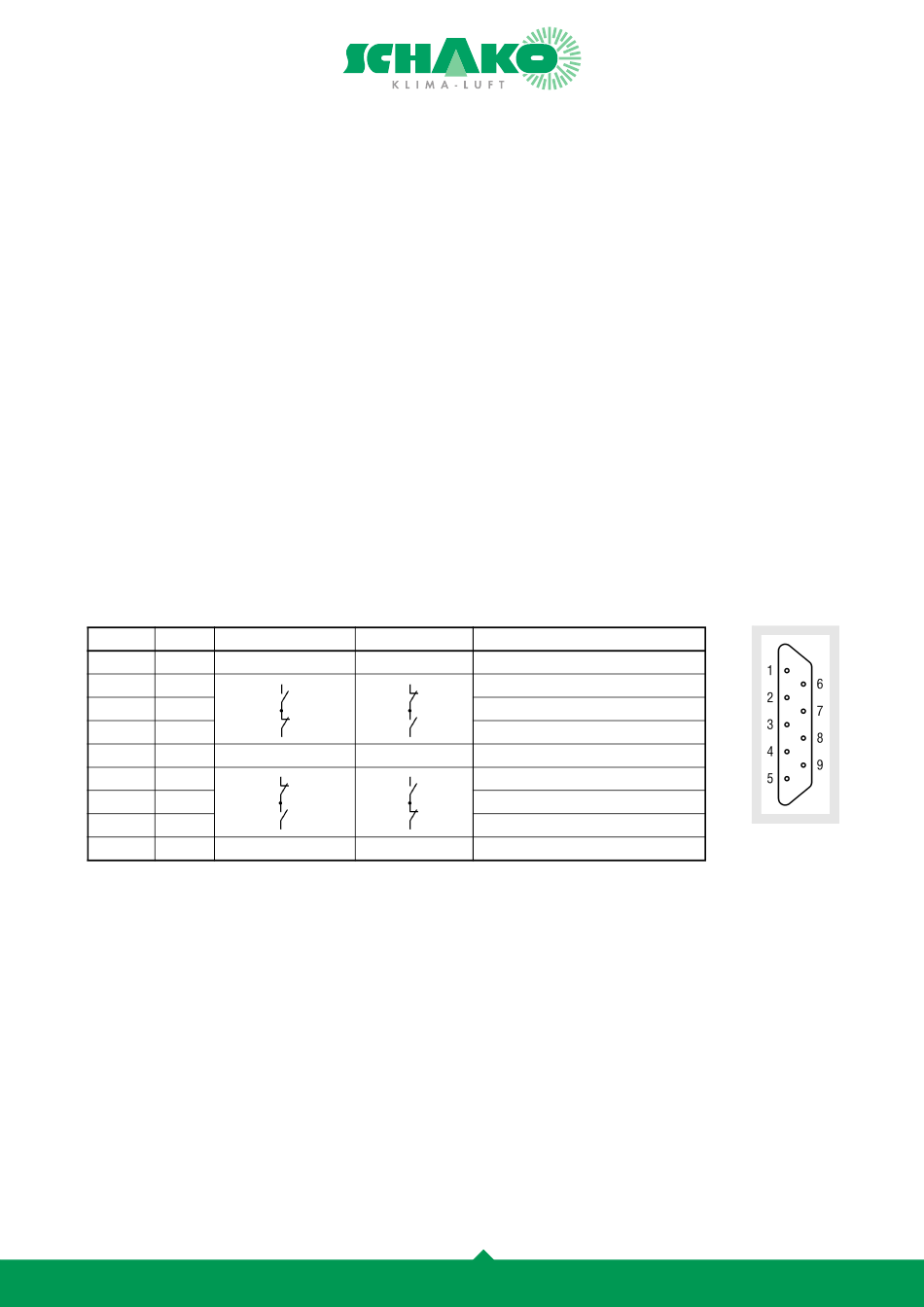

Anschlussbelegung des 9-poligen SUB-D-Steckers:
Belegung Farbe Relais spannungslos Relais in Betrieb Bedeutung
1 schwarz
2 braun
3 rot
4 orange
5 gelb
6 grün
7 blau
8 lila
9 grau
Die Relais fallen bei einem Alarm / einer Störung oder Spannungsunterbrechung ab.
Die aktuellen Aderfarben entnehmen Sie bitte dem Beilageblatt,
das jedem Rauchmelder Typ RMS-L beigelegt ist.
Konstruktionsänderungen vorbehalten.
- -
- -
- -
