Rauchmeldesystem RMS-L

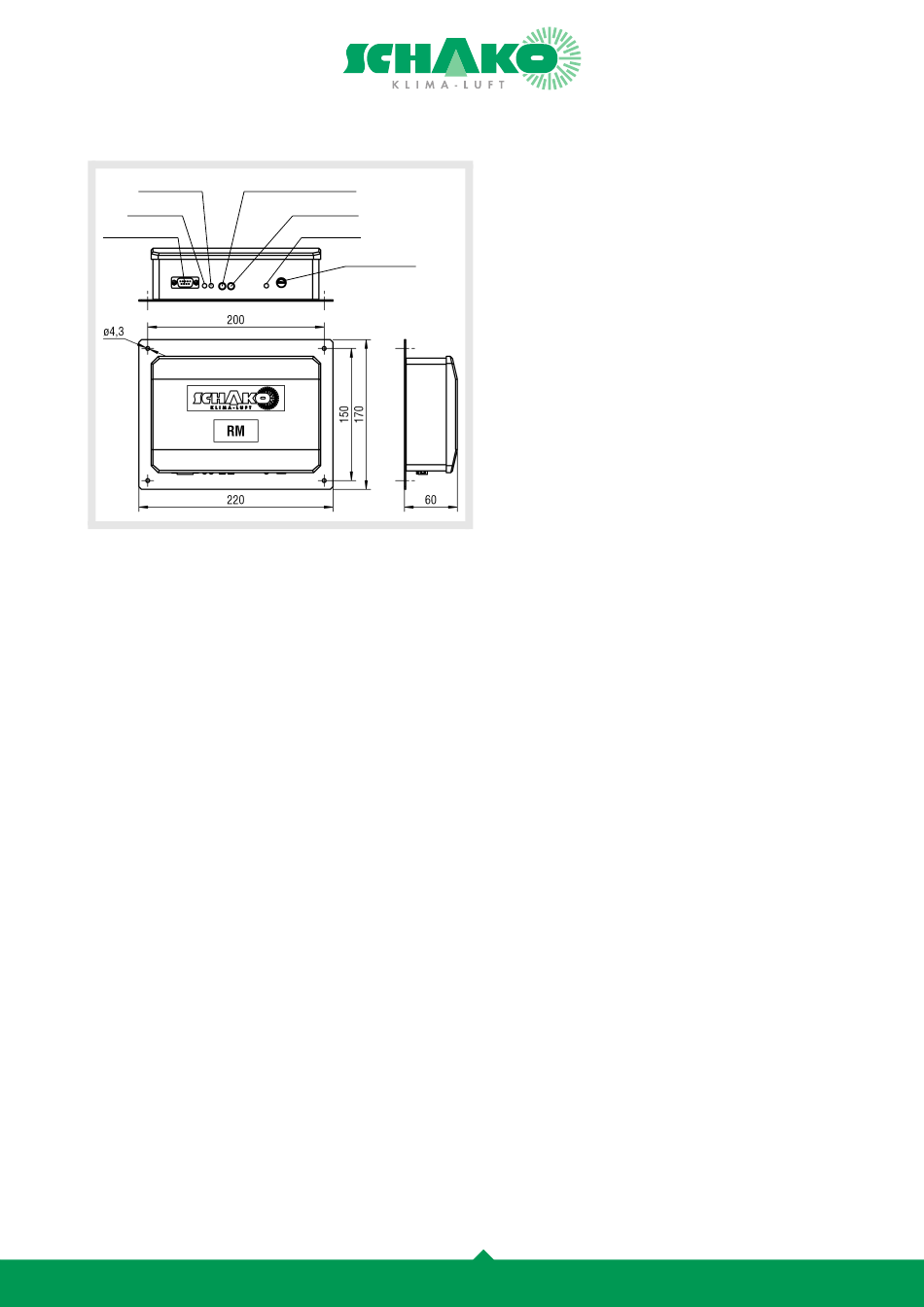

Relaismodul (-RM)
Taster-Handauslösung
LED-Störung
LED-Alarm
Anschluß RMS
Mittels Relaismodul kann der RMS-L bequem an die Span-
nungsversorgung angeschlossen werden (9-polige SUB-D-
Buchse). Ferner sind auf dem Relaismodul bereits Rücksetztas-
ter RST und Testschalter TS montiert. Dies ermöglicht eine
einfachere Überprüfung der BK-Schließfunktion über Testschal-
ter TS und / oder die Rücksetzung der Alarmmeldung über
Rücksetztaster RST. Zusätzliche Klemmleisten für Feder-
rücklaufantrieb und / oder Ventilatorabschaltung bzw. sonstige
Weiterschaltung verkürzen die Installationszeiten und ver-
meiden Fehlverkabelung.
Über AMP-Stecker 24V Antrieb steckerfertig anschließbar.
Konstruktionsänderungen vorbehalten.
Taster-Reset
LED-Betrieb
F1-Sicherung
sekundär
09/11 - 8

Technische Daten

RMS-L
Betriebsspannung 24 V DC (+10%)
Restwelligkeit < 20%
Stromaufnahme 40 mA
Schaltkontakte - 1 × Alarmausgang
- 1 × Störungsausgang
max. Schaltspannung 100 V DC / 125 V AC
max. Schaltstrom 2,0 A
max. Schaltleistung 30 W / 62,5 V A
Betriebs- und Umge- 0°C bis +60°C
bungstemperatur
Schutzart nach DIN 40050 IP 42
Gewicht 0,2 kg
Lager-Temperatur max. 75°C
rel. Luftfeuchte 10 - 90%
VdS-Anerkennungs-Nr.: G 200096
DIBt-Zulassungs-Nr.: Z-78.6-58
Individualanzeige LED - Anzeige:
grün blinkend = Funktion
rot permanent = Alarm
orange permanent = Störung / Verschmutzung
Bei Verschmutzung kann der Rauchmelder immer noch Rauch
detektieren.
(potentialfreier Wechselkontakt)
(potentialfreier Wechselkontakt)
Stand: 20.04.2012
Rücknahme nicht möglich!
