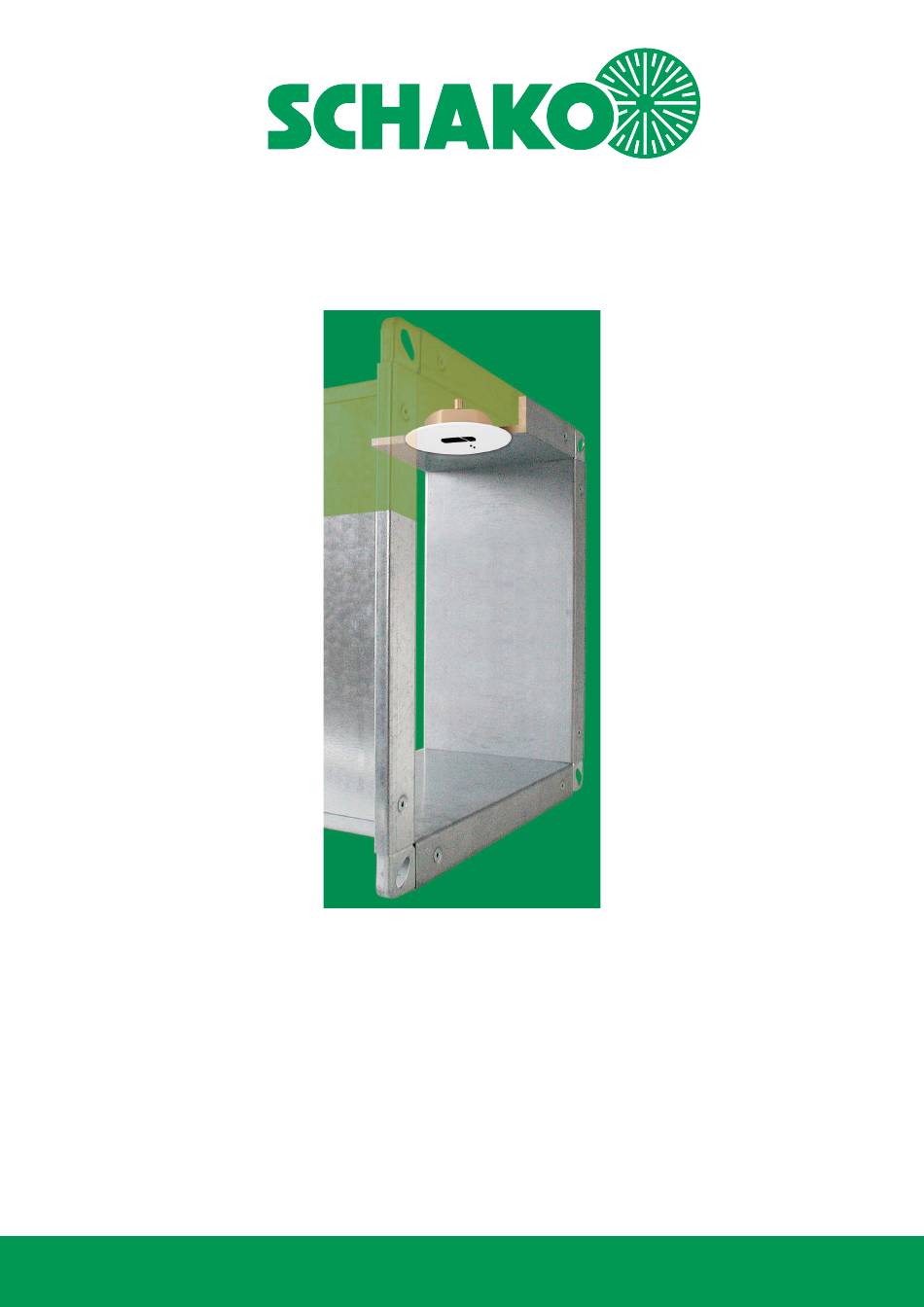

- Seite 1 Rauchmeldesystem Ferdinand Schad KG Steigstraße 25-27 D-78600 Kolbingen Telefon 0 74 63 - 980 - 0 Telefax 0 74 63 - 980 - 200 info@schako.de www.schako.de...
-
Seite 2: Inhaltsverzeichnis
Funktion (spezielles Streulichtverfahren) ........................... 4 Herstellung ....................................5 Zubehör ..................................... 5 Befestigung ....................................5 Abmessungen ............................. 5 Technische Daten ..........................8 Rauchmeldesystem (-RMS) ............................... 8 Relaismodul (-RM) ..................................8 Wartung / Inspektion ........................... 10 Bestellangaben ..........................11 Ausschreibungstexte ........................... 11 09/11 - 2 Stand: 27.03.2019... -
Seite 3: Beschreibung
Antrieben. Die ange- Einbau in Kanal schlossenen Brandschutz- und Rauchschutzklappen werden geschlossen. An das RMS-System dürfen nur nach dem Prin- Luftrichtung Kanal zip "stromlos zu / drucklos zu" arbeitende Auslösevorrich- tungen angeschlossen werden. Die Rauchmelder, sowie die angeschlossenen Auslöse-und Schaltvorrichtungen werden... -
Seite 4: Rmsii-L
"+"-Ausgangsleitung setzt den Rauchmelder zurück in Funktion. 1. Lage für Rauchmelder festlegen (nicht in der Revisionsöff- Nach dem betriebsfertigen Einbau des Rauchmelders RMSΙΙ-L nung der Brandschutzklappe), Mitte anzeichnen. am Verwendungsort sind dessen vorschriftsmäßige Installation 2. Öffnung ø120 mm ausschneiden. -
Seite 5: Herstellung
Rauchmeldesystem RMS Herstellung Abmessungen Rauchmeldersockel ΙΙ Rauchmeldesystem RMS - Polycarbonat für Einbau in Rechteckkanäle ohne Einbauteil! Anschlusskabel - 2,0 m, mit 9-poligem Sub-D-Anschluss. Innerhalb des Sockels liegt der 9-polige Sub-D-Anschluss für die elektri- schen Speise- und Auslöseleitungen. Individualanzeige - kanalaussenseitige LED... - Seite 6 Rauchmeldesystem RMS Zubehör mit Einbauteil (-EBT), für Brandschutzklappeneinbau - Einbau in Kanaloberseite - Einbau in Kanalseitenwand Kanaloberseite Kanaloberseite Schnitt A-A / mittiger Einbau Schnitt C-C bei B < 700 1.) min. 100 Das Maß L ist abhängig von der Höhe H (mm).
- Seite 7 Rauchmeldesystem RMS mit Einbauteil (-REBT), für Rundrohreinbau mit Einbauteil (-REBTF), für Rundrohreinbau - ohne Flansch, mit Gummilippendichtung. - mit Flansch beidseitig, nach EN 12220. standardmäßig mit Gummilippendichtung Lieferbare Größen REBT / REBTF øD øC øB Lochkreis Anzahl Bohrungen (mm) (mm) (±...
-
Seite 8: Technische Daten
Individualanzeige LED - Anzeige: orange blinkend = Funktion rot permanent = Alarm ΙΙ Mittels Relaismodul wird der RMS -L an die Spannungsversor- orange permanent = Störung / Verschmutzung gung angeschlossen (9-polige SUB-D-Buchse). Ferner sind auf dem Relaismodul bereits Rücksetztaster RST und Testschalter Anschlussbelegung des 9-poligen SUB-D-Steckers: montiert. - Seite 9 Kontaktbelastung der Umschalter Ö = Öffner 14.) Federrücklaufantrieb 24 V AC/DC zu Brandschutz- = Mittelkontakt klappe. Fabrikat SCHAKO oder Fremdfabrikat (techni- = Schließer sche Daten siehe Motordatenblatt) = Lüftung Aus (optional) 15.) Federrücklaufantrieb 24 V AC/DC / 230 V AC Fabrikat = Lüftung Ein (optional)
-
Seite 10: Wartung / Inspektion
Defekte Bauteile dürfen nur gegen ein mechanischer oder elektrischer Defekt auftritt oder wenn er Original-Bauteile der Fa. SCHAKO ersetzt werden. Eine zu stark verschmutzt ist. Bei einem Stromausfall des Rauch- Reparatur des Rauchmelders und Relaismodul darf nur vom melders wird ebenfalls eine Störmeldung an die Zentrale... -
Seite 11: Bestellangaben
Rauchmeldesystem RMS Bestellangaben Ausschreibungstexte Rauchmeldesystem Typ RMS, mit jährlicher Wartung, für bündigen Kanaleinbau bzw. Brandschutzklappeneinbau mit Rauchmeldesystem Einbauteil Typ EBT (Mehrpreis), mit Revisionsdeckel. Be- ΙΙ Typ RMS stehend aus Gehäuse, Sockel, Abdeckscheibe, ähnlich Farbton RAL 9010 (weiß), Montagerahmen aus Stahlblech mit Dichtung und mit Anschlusskabel 2,0 m mit 9-Pol.
