Rauchmeldesystem RMS-L

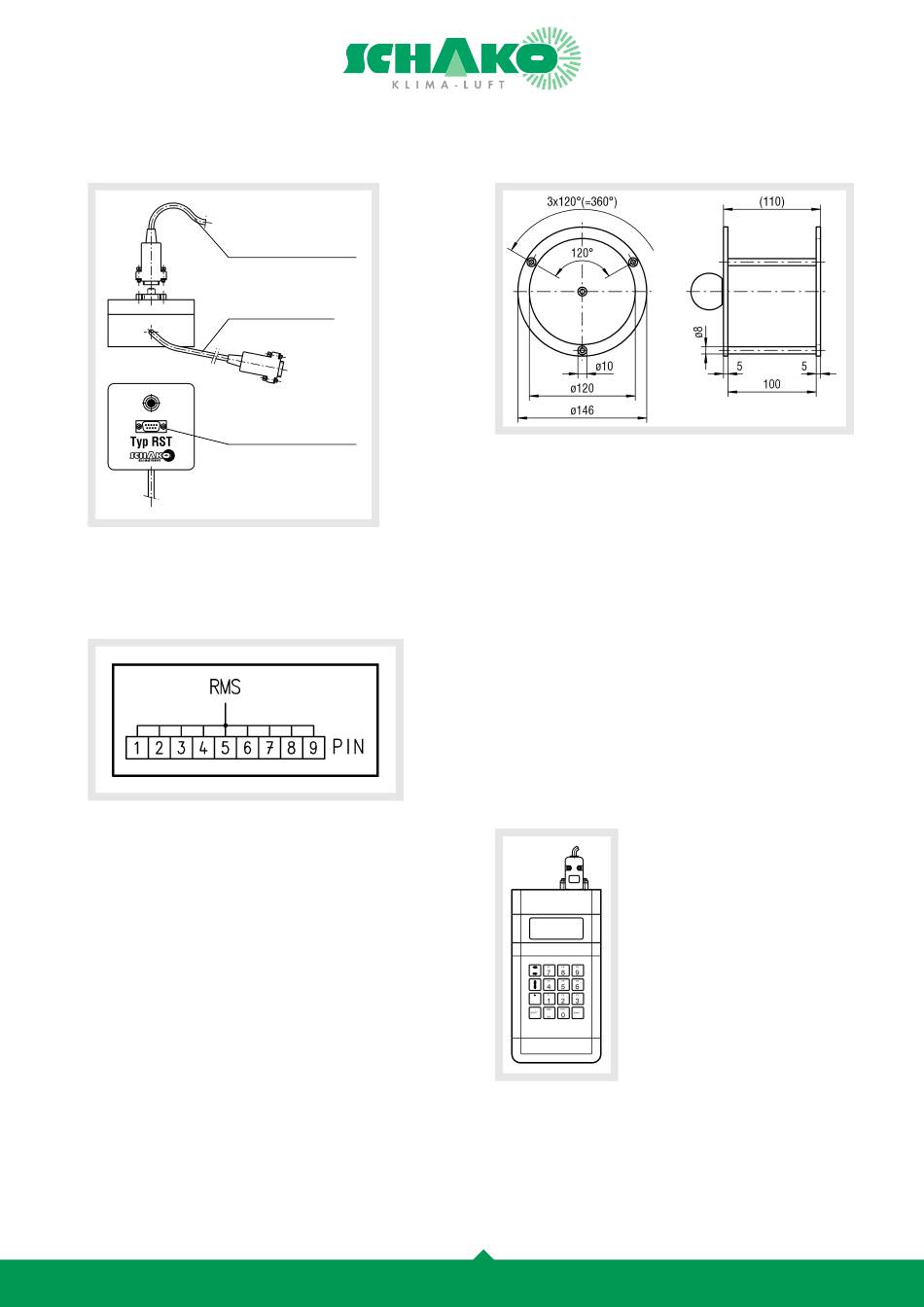

Zubehör-Abmessungen
Rücksetztaster Typ RST (gegen Mehrpreis)
Anschluss /
Kabel zum Netzgerät
Kabel zum RMS
Anschluss /
Kabel zum Netzgerät
Über den Rücksetztaster Typ RST (gegen Mehrpreis) kann eine
Alarmmeldung rückgesetzt werden.
Der Rücksetztaster ist in eine Abzweigdose eingebaut.
Anschlussklemmen RST
Konstruktionsänderungen vorbehalten.
Rauchsimulationsgerät (-RSG)
Das Rauchsimulationsgerät (-RSG) wird zur einfachen Wartung
und Überprüfung der Rauchmelder benötigt. Die kanalbündig
installierten Rauchmelder müssen aus dem Kanal demontiert
werden, die elektrische Verdrahtung ist nicht zu deinstallieren.
Danach den Rauchmelder einfach mit der Abdeckscheibe in die
Öffnung des Rauchsimulationsgerätes einlegen. Nach ca. 12
Sekunden muss der Rauchmelder eine Alarmmeldung auslösen.
Die Diode am Rauchmelder, am Rücksetztaster oder am Relais-
modul muss rot leuchten. Ist dies erfolgt, so muss die Alar-
mmeldung durch eine Spannungsunterbrechung oder durch
einen Reset am Rücksetztaster oder am Relaismodul zurückge-
setzt werden. Sobald die Diode am Rauchmelder, am Rück-
setztaster oder am Relaismodul wieder grün blinkt, ist der
Rauchmelder wieder in Funktionsbereitschaft.
Achtung!
Vor dem Einsatz des Rauchsimulationsgerätes muss die Alar-
mweiterschaltung zur Feuerwehr deaktiviert werden.
Diagnose- und Datenauslesegerät
Zur Abfrage des Verschmutzungsgrades
und zum Auslesen aller relevanten
Meldedaten: z.B.
- inklusive 1 m Anschlusskabel
- Stromversorgung erfolgt über RMS
09/11 - 7
- Verschmutzungsgrad 1 und 2
- Seriennummer
- Auslöseschwellenwert
- Temperatur im Rauchmelder
- Funktionskontrolle Alarmkontakt
- Funktionskontrolle Störkontakt
Stand: 20.04.2012
Rücknahme nicht möglich!
