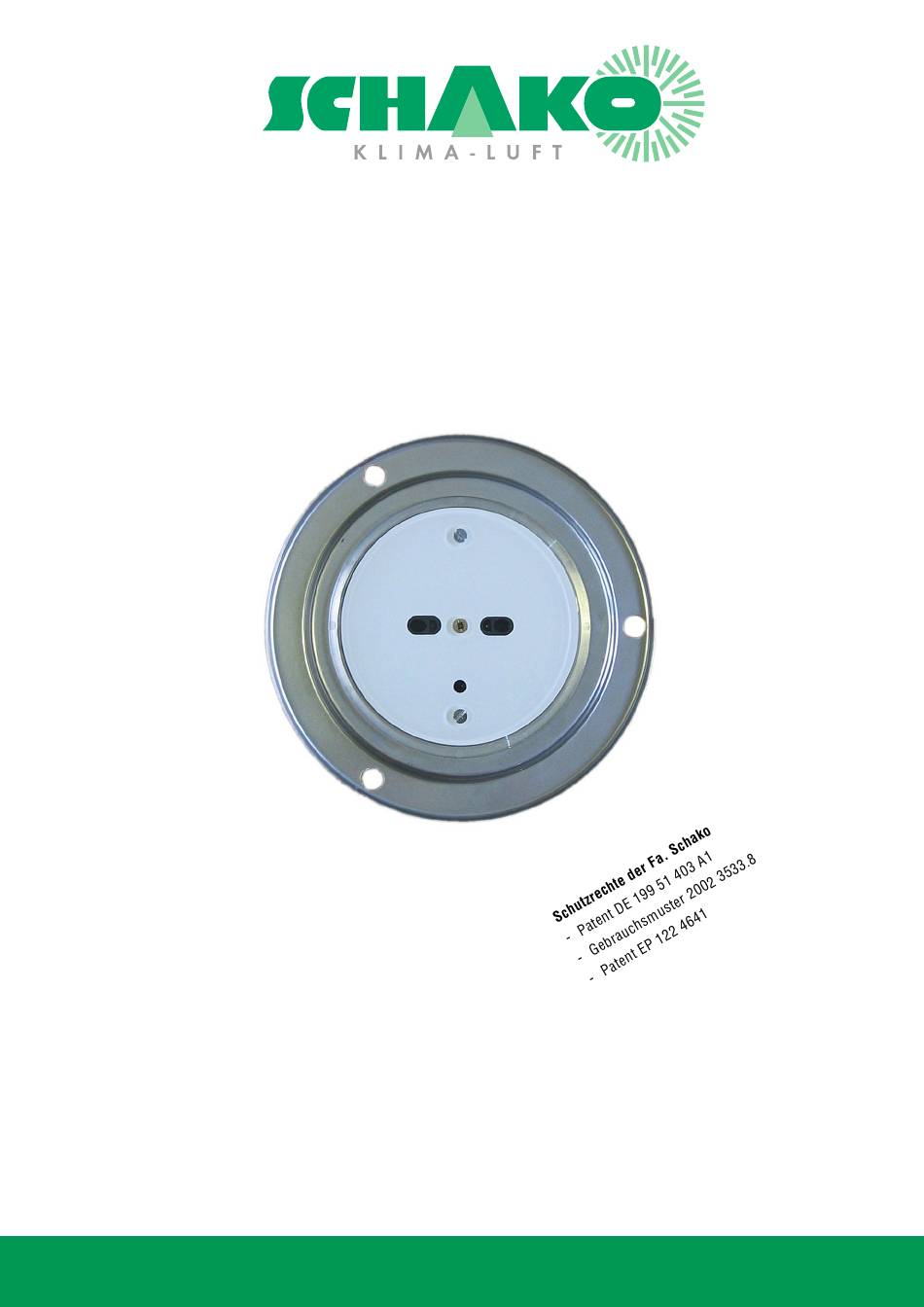

- Seite 1 Rauchmeldesystem RMS-L Ferdinand Schad KG Steigstraße 25-27 D-78600 Kolbingen Telefon 0 74 63 - 980 - 0 Telefax 0 74 63 - 980 - 200 info@schako.de www.schako.de...
-
Seite 2: Inhaltsverzeichnis
Rauchmeldesystem RMS-L Inhalt Beschreibung ............................3 Herstellung ....................................5 Zubehör ..................................... 5 Befestigung ....................................5 Ausführungen und Abmessungen ......................6 Abmessungen .................................... 6 Zubehör-Abmessungen ................................7 Technische Daten ..........................8 Wartung / Inspektion ................................. 9 Schaltplan ....................................11 Bestellangaben ..........................13 Ausschreibungstexte ........................... -
Seite 3: Beschreibung
Rauchmeldesystem RMS-L Beschreibung Anwendung Über den Rücksetztaster Typ RST (gegen Mehrpreis) kann eine Schako Rauchmelder werden dort eingesetzt, wo bei Bränden Alarmmeldung rückgesetzt werden. Mittels Diagnose- und Datenauslesegerät (gegen Mehrpreis) kann der Verschmut- bereits im frühesten Entstehungsstadium beim Auftreten von zungs- kaltem Rauch <... - Seite 4 Rauchmeldesystem RMS-L Einbaulage für Einbau in Kanal Einbauanordnung und Montage Richtig! Der Rauchmelder Typ RMS ist möglichst schwingungsfrei ein- zubauen. Eine Beaufschlagung mit Wasserdampf, Desinfek- Luftrichtung Kanal tionsmittel, Staub, Ruß (Abgas) oder eine Betauung führt zu einer Alarm- oder Störmeldung.
-
Seite 5: Herstellung
Die Relaismodule besitzen einen Regler mit Strombegrenzung Relaismodul (-RM) und Thermoschutz. Bei Kurzschluss schaltet der Regler die Aus- - zur Spannungsversorgung des RMS-L mit Klemmleisten gangsspannung ab. Ein Unterbrechen der Netzversorgungs- zur Alarmweiterschaltung. Inkl. Testschalter und Rück- spannung oder der "+"-Ausgangsleitung setzt den Melder setztaster zurück. -
Seite 6: Ausführungen Und Abmessungen
Brandschutzklappe max.1m zur Brandschutzklappe Luftrichtung LED zur Anzeige von Funktions-, Stör- und Alarmmeldung Rauchmeldesystem Typ RMS-L für Brandschutzklappeneinbau mit Einbauteil Typ EBT Schnitt A-A / mittiger Einbau Schnitt A-A / außermittiger Einbau bei B < 711 bei B > 711 Kanaloberseite Der Rauchmelder muss im Einbauteil Typ EBT stets auf der selben Klappenhälfte wie die Auslöseeinrichtung montiert werden (nicht... -
Seite 7: Zubehör-Abmessungen
Rauchmeldesystem RMS-L Zubehör-Abmessungen Rücksetztaster Typ RST (gegen Mehrpreis) Rauchsimulationsgerät (-RSG) Anschluss / Kabel zum Netzgerät Kabel zum RMS Anschluss / Kabel zum Netzgerät Das Rauchsimulationsgerät (-RSG) wird zur einfachen Wartung und Überprüfung der Rauchmelder benötigt. Die kanalbündig installierten Rauchmelder müssen aus dem Kanal demontiert werden, die elektrische Verdrahtung ist nicht zu deinstallieren. -
Seite 8: Technische Daten
Schutzart nach DIN 40050 IP 42 Gewicht 0,2 kg Lager-Temperatur max. 75°C rel. Luftfeuchte 10 - 90% Mittels Relaismodul kann der RMS-L bequem an die Span- VdS-Anerkennungs-Nr.: G 200096 nungsversorgung angeschlossen werden (9-polige SUB-D- DIBt-Zulassungs-Nr.: Z-78.6-58 Buchse). Ferner sind auf dem Relaismodul bereits Rücksetztas- ter RST und Testschalter TS montiert. -
Seite 9: Wartung / Inspektion
Reset am Rück- Wartungsanweisung setztaster wieder aktiviert werden. Sobald die Diode am Der Schako Rauchmelder Typ RMS überwacht sich permanent Rauchmelder Typ RMS oder am Rücksetztaster Typ RST selbst und gibt eine Störmeldung an die Zentrale wenn ein wieder grün blinkt, ist der Rauchmelder wieder in Funk-... - Seite 10 Funktion des Rauchmelders, so sind die Absperrvorrichtungen selbst zu überprüfen. Inspektionsanweisung Der Schako Rauchmelder Typ RMS überwacht sich permanent selbst und gibt eine Störmeldung an die Zentrale, wenn ein mechanischer oder elektrischer Defekt auftritt oder wenn er zu stark verschmutzt ist.
-
Seite 11: Schaltplan
Rauchmeldesystem RMS-L Schaltplan Schaltplan mit Netzgerät (bauseits) und Relais (bauseits) RMS (Relais in Betrieb) Netzgerät bauseits Antrieb bauseits Relais bauseits 24 V DC Schaltplan Netzgerät (bauseits) RMS (Relais in Betrieb) Netzgerät bauseits Kontaktbelegung RMS-L: Arbeitskontakt Mittelkontakt Ruhekontakt Testschalter / RST... - Seite 12 Kontaktbelastung der Umschalter = Mittelkontakt 14.) Federrücklaufantrieb 24 V AC/DC zu Brandschutz- = Schließer klappe. Fabrikat Schako oder Fremdfabrikat (techni- = Lüftung Aus (optional) sche Daten siehe Motordatenblatt) = Lüftung Ein (optional) 15.) Federrücklaufantrieb 24 V AC/DC / 230 V AC Fabrikat Schako oder Fremdfabrikat (optional)(technische Dargestellt ist der stromlose Zustand.
-
Seite 13: Bestellangaben
Rauchmeldesystem RMS-L Bestellangaben Ausschreibungstexte Rauchmeldesystem Typ RMS-L, mit jährlicher Wartung, für Rauchmeldesystem bündigen Kanaleinbau bzw. Brandschutzklappeneinbau mit Typ RMS-L Einbauteil Typ EBT, mit Revisionsdeckel. Bestehend aus Gehäu- se aus Stahlblech lackiert Sandsilber, Sockel aus hochwertigem Zubehör: Kunststoff, Abdeckscheibe aus Plexiglas, Sichtblende aus Kunststofffolie RAL 9010 (weiß) oder gegen Mehrpreis in einem...
