3

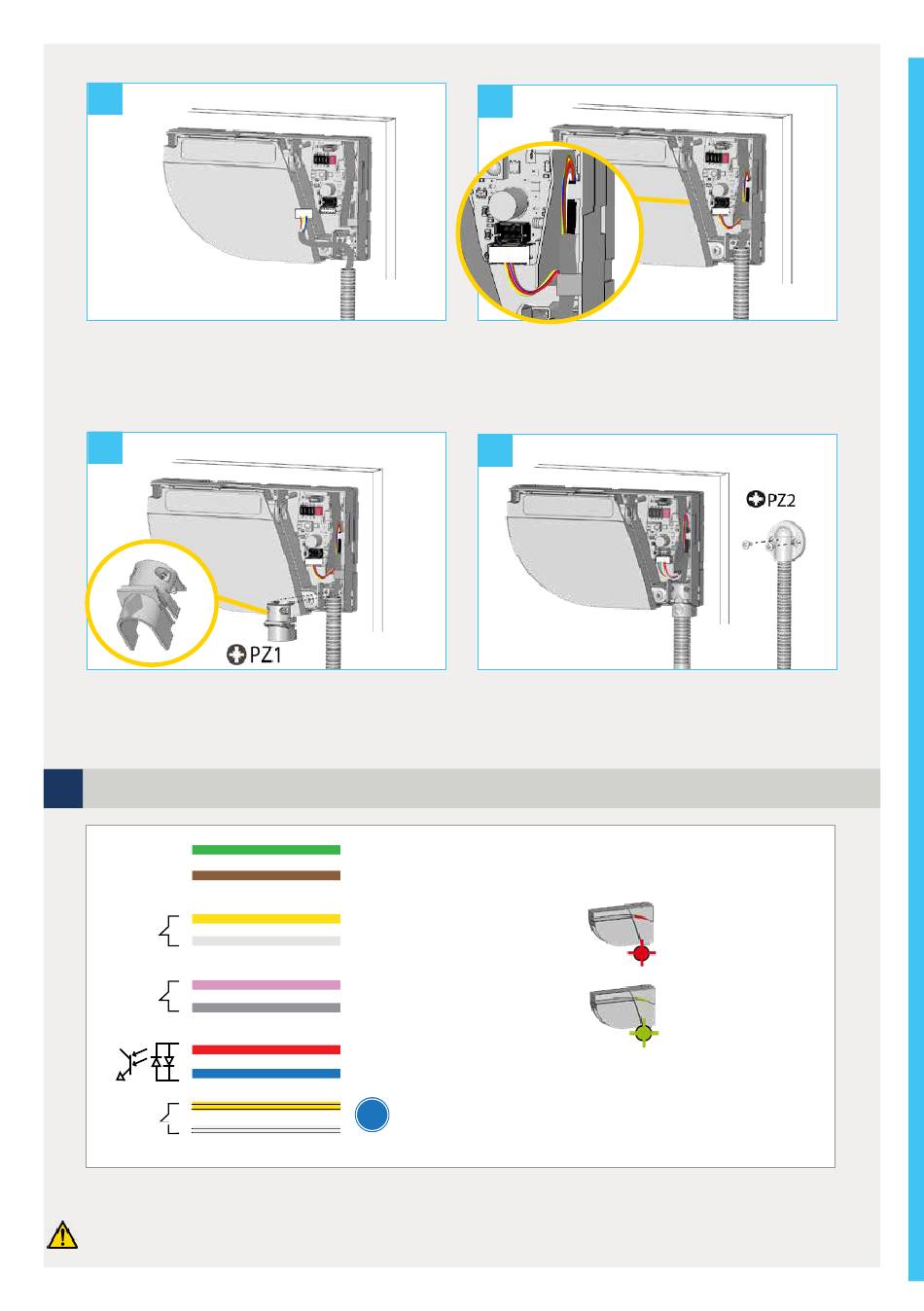

Führen Sie das Netzkabel durch den Kabelübergang.
Stecken Sie den Stecker in die weiße Anschlussbuchse.
5
Befestigen Sie den Kabelübergang mit der
Zugentlastung am Sensor. Ziehen Sie die 2 Schrauben
fest, um zu verhindern, dass das Kabel herausgezogen
werden kann.
2
VERKABELUNG
GRÜN
12-24 V DC
BRAUN
GELB
COM
*
WEISS
NC
ROSA
COM
GRAU
NC
*
ROT
BLAU
GELB/SCHWARZ
SCHWARZ/WEISS
* Ausgangsstatus, wenn der Sensor betriebsbereit ist.
Schneiden Sie das Netzkabel auf die richtige Länge zu. Isolieren Sie die 8 Adern ab und schließen Sie alle Adern
gemäß dem Schaltplan an. Bitte achten Sie hierbei auf die Polarität der Stromversorgung.
Für Konformität mit EN 16005 und DIN 18650 muss der Testausgang der Türsteuerung verkabelt sein und der
Sensor auch getestet werden.
4
Legen Sie die freiliegenden Adern des Netzkabels
zu einer Schlaufe und führen Sie sie durch die
Aussparung. Klemmen Sie die Adern mit dem
überschüssigen Kabel fest.
6
Befestigen Sie das andere Kabelübergangsende mit
dem Endstück.
+
STROMVERSORGUNG
-
R1
AUSGANG 1
R2
AUSGANG 2
TEST
Diese Adern werden für den Flatscan LZ nicht benötigt.
OPEN
7
