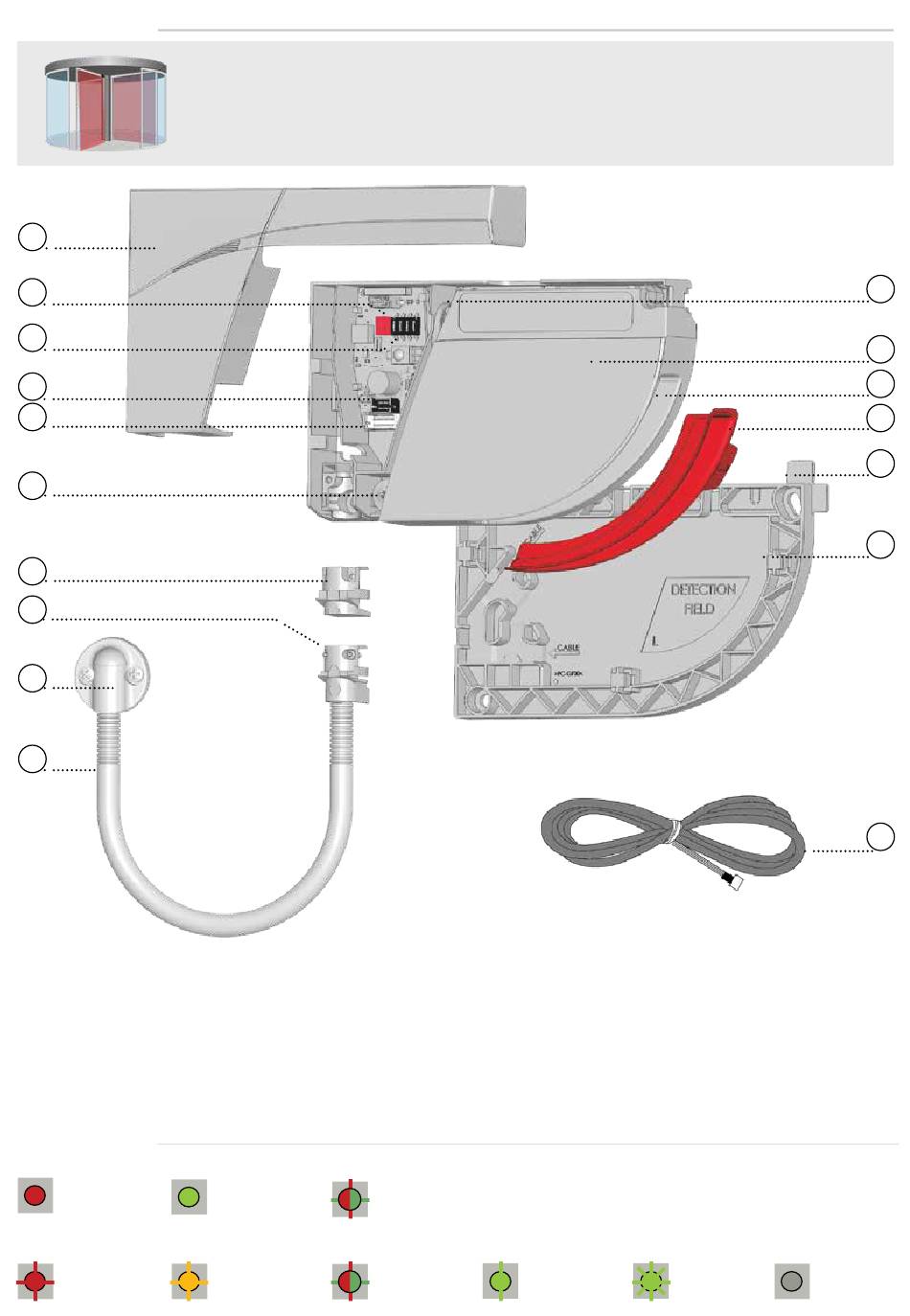

BESCHREIBUNG
1
2
3
4
5
6
7
8
9
10
1.
Abdeckung
2.
Drucktaster
3.
DIP-Schalter
4.
Ersatzstecker (nicht benutzt)
5.
Stecker
6.
Winkeleinstellschraube
LED-ANZEIGE
Relais 1
LED blinkt
-
®
Der LZR
FLATSCAN REV-LZ ist ein auf Lasertechnologie basierender Absicherungsensor für
Karusselltüren. Er erkennt den Prüfkörper CA (nach EN 16005) im Bereich vor dem Türflügel.
Dazu muss in der oberen Ecke jedes Deckenkranzes ein Modul installiert werden.
Um die Konformität mit 5.9.3 der EN 16005 zu erreichen, können je nach Analyse des
Türherstellers weitere Schutzausrüstungen erforderlich sein.
7.
Verschlusskappe
8.
Zugentlastung
9.
Endstück und Schrauben
10. Kabelübergang
11. Fixierschraube
12. Laserkopf
Relais 2
LED blinkt
x
x mal
Berechnungsanzeige
Bitte aus dem Erfassungsbereich treten und warten
LED blinkt
LED blinkt
rot-grün
langsam
13. Laserfenster
14. Laserfensterschutz
15. Abstandshalter
16. Montageplatte
17. Netzkabel
LED blinkt
schnell
11
12
13
14
15
16
17
LED ist aus
3
