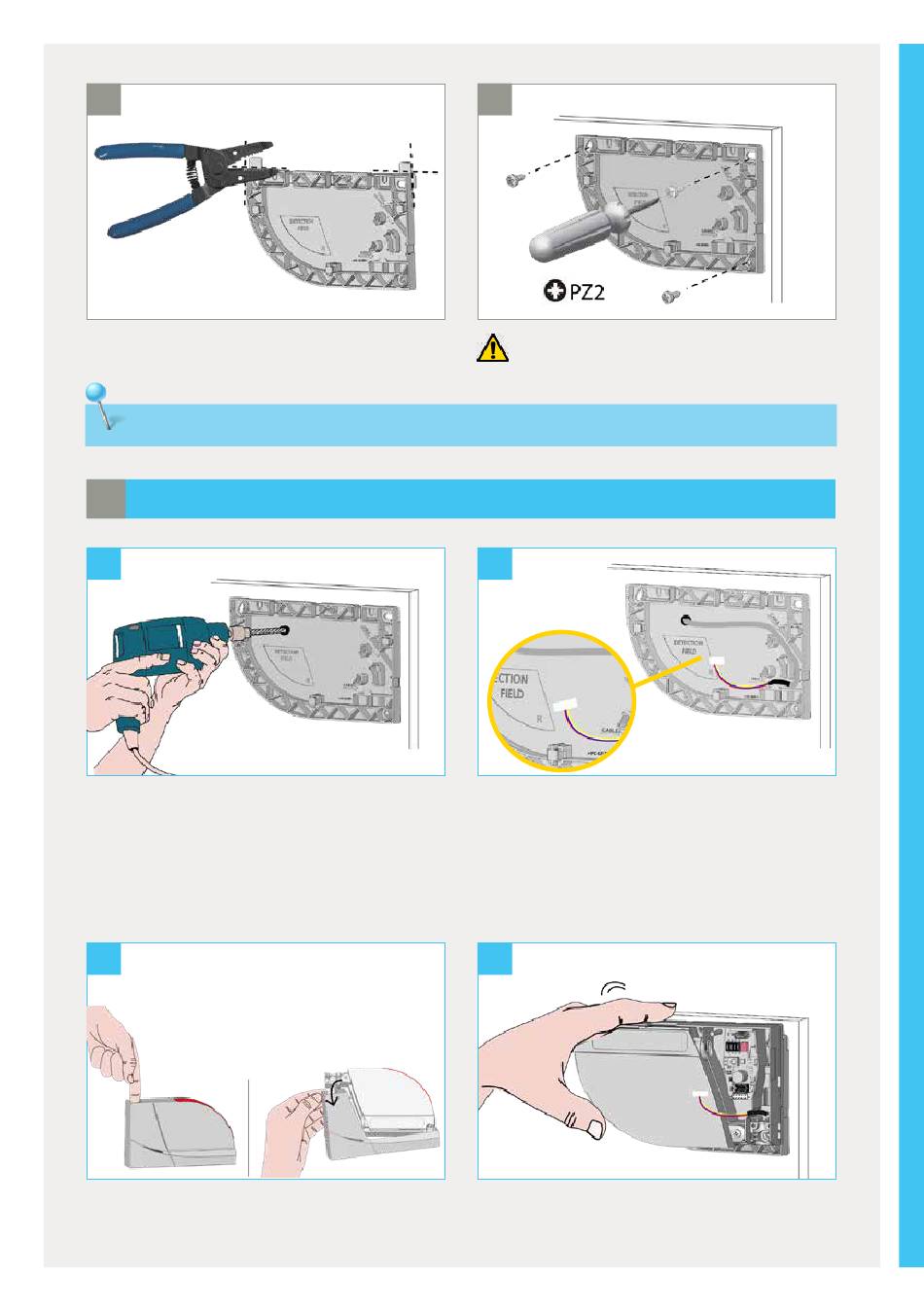

Entfernen Sie die Abstandshalter von der Montageplatte.
Wir bieten zwei Verkabelungsmodi (1a oder 1b) an. Bitte führen Sie die folgenden Schritte entsprechend
dem Standortzustand durch.
1a

KABEL IM SENSOR VERSTECKEN

1
Ø 10 mm Ø 10 mm
Bohren Sie mit einem 10-mm-Bohrer durch
die Montageplatte und die Tür, um das Kabel
hindurchführen zu können.
Entgraten Sie die Bohrung mit Schleifpapier.
3
Entfernen Sie die Abdeckung vom Sensor:
Fassen Sie hierzu in das Loch und klappen Sie die
Abdeckung nach oben weg.
6
Befestigen Sie die 3 Schrauben mit einem PZ2-
Schraubendreher. Die Montageplatte muss fest
angeschraubt werden!
2
Führen Sie das Kabel durch die Bohrung. Legen Sie
das Kabel in die Aussparung auf der Montageplatte
und stellen Sie sicher, dass es fest sitzt.
4
Führen Sie das Kabel durch das Loch auf der
Sensorückseite des Sensors und befestigen Sie den
Sensor auf die Montageplatte, indem Sie ihn nach
unten schieben.
