05 SideXafe-Spannelemente Bedienung
Für den SideXafe-Seitenschutz darf ausschließlich eine SpanSet-Druckratsche oder eineSpanSet-
Zugratsche mit Doppelschieber für erhöhte Vorspannkräfte sowie der integrierten Vorspannmessanzeige
TFI verwendet werden.
Es dürfen nur unbeschädigte, ohne augenfällige Mängel behaftete Systeme verwendet werden. Die
Seitenschutzsysteme müssen mit einem Kennzeichnungsetikett versehen sein, dessen Beschriftung
deutlich lesbar ist.

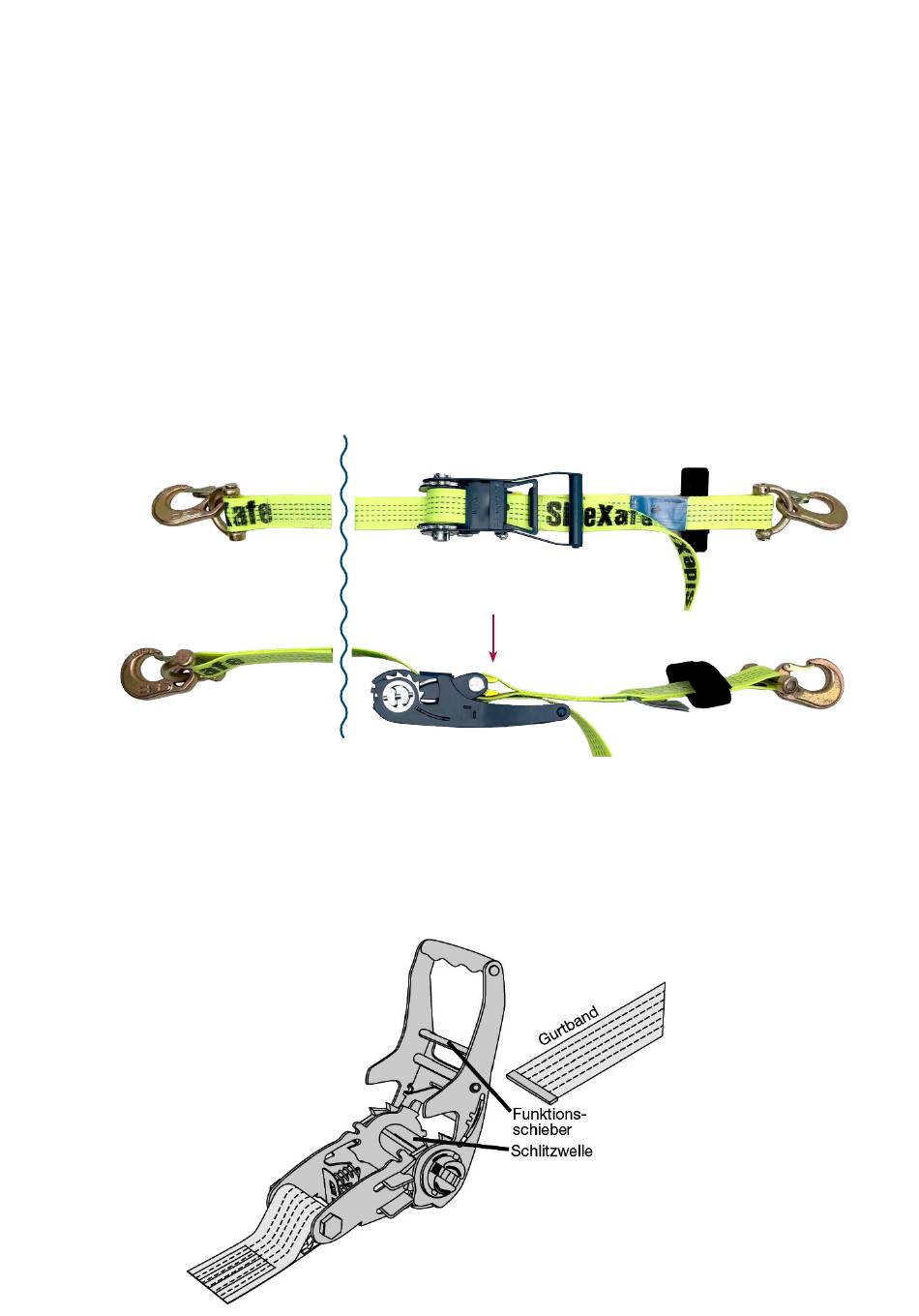

5.1 Aufbau des Spanngurtsystems
Das System besteht aus einem zweiteiligen Spannsystem, bestehend aus dem Festende (FE) aus
beschichtetem Gurtband mit Triangel-Karabinerhaken, dem Spannelement (SE) mit integrierter
Vorspannmessanzeige TFI und dem Losende (LE) aus beschichtetem Band mit Triangel-Karabinerhaken.
Losende LE L = 8,5 m
Triangel-
Karabinerhaken
5.2 Montage des SideXafe–Seitenschutzes
5.2.1 Grundstellung Spannelement SE
In der Ausgangsposition den Ratschenhebel öffnen und die leere Schlitzwelle in die Einfädelposition für
das Gurtband bringen.
Spannelement SE
Vorspannmessanzeige TFI
6
Festende FE L = 0,5 m
Triangel-
Karabinerhaken
