5.3 Demontage des SideXafe-Seitenschutzes
5.3.1 Lösen der Spanngurte

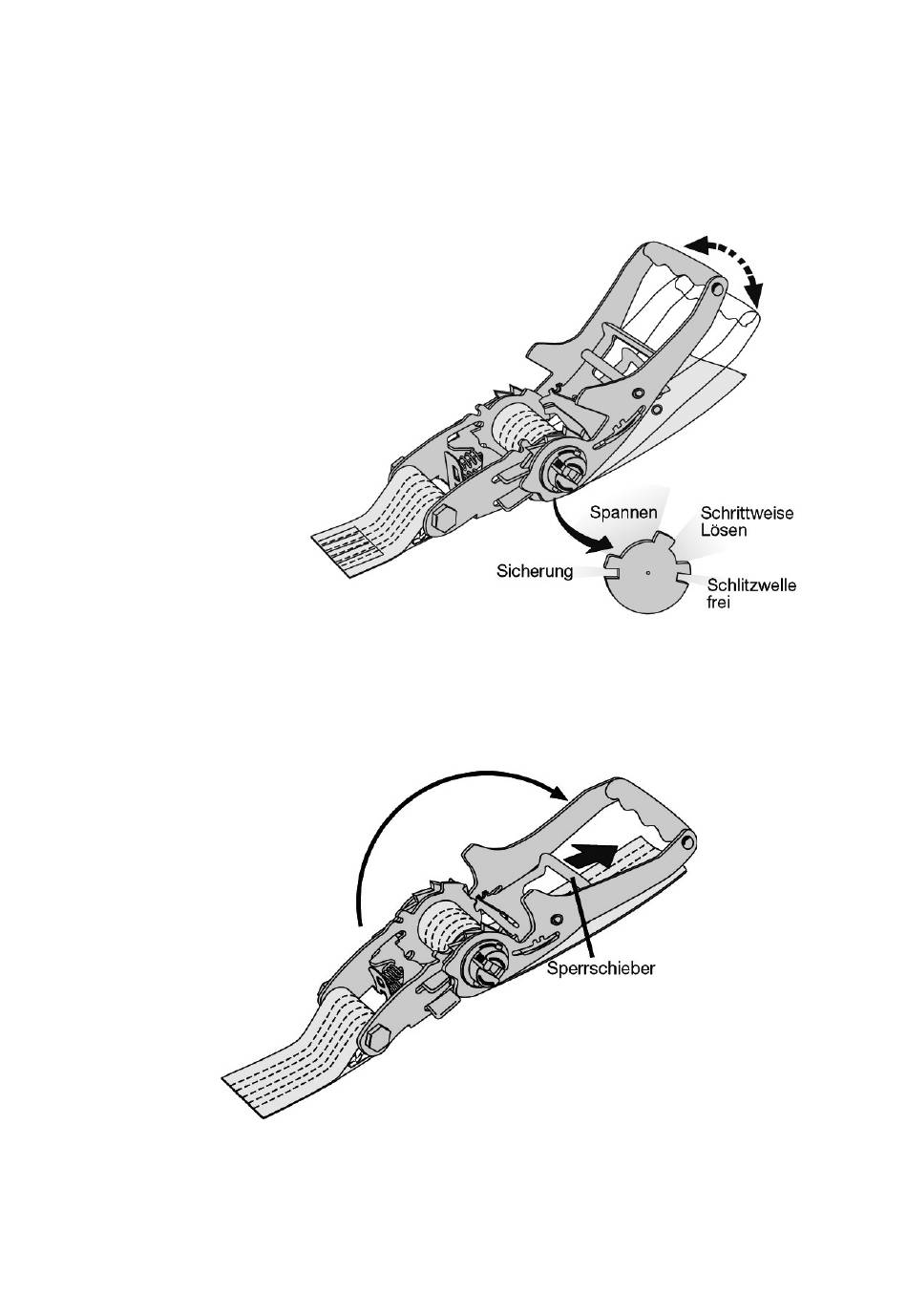

Der SideXafe-Seitenschutz ermöglicht beim Lösen der Vorspannung eine Freigabe der eingeleiteten
Vorspannkraft in kleinen Schritten. Bewegen Sie dazu den Hebel des SE in den Lösenbereich. Durch
Hin- und Herbewegen des Funktionshebels wird die Vorspannkraft schrittweise freigegeben. Durch
die Bewegung des Hebels des SE in die Maximalstellung wird die Schlitzwelle frei beweglich und der
Spanngurt kann leicht herausgezogen werden.
5.3.2 Spannelement Lösen
Den Funktionsschieber ziehen und den Hebel des SE ca. 180° bis an den Endanschlag herumschwenken,
um den Schieber in die letztmögliche Aussparung einrasten zu lassen. Achtung! Die Vorspannkraft wird mit
einem Schlag freigegeben.
10
