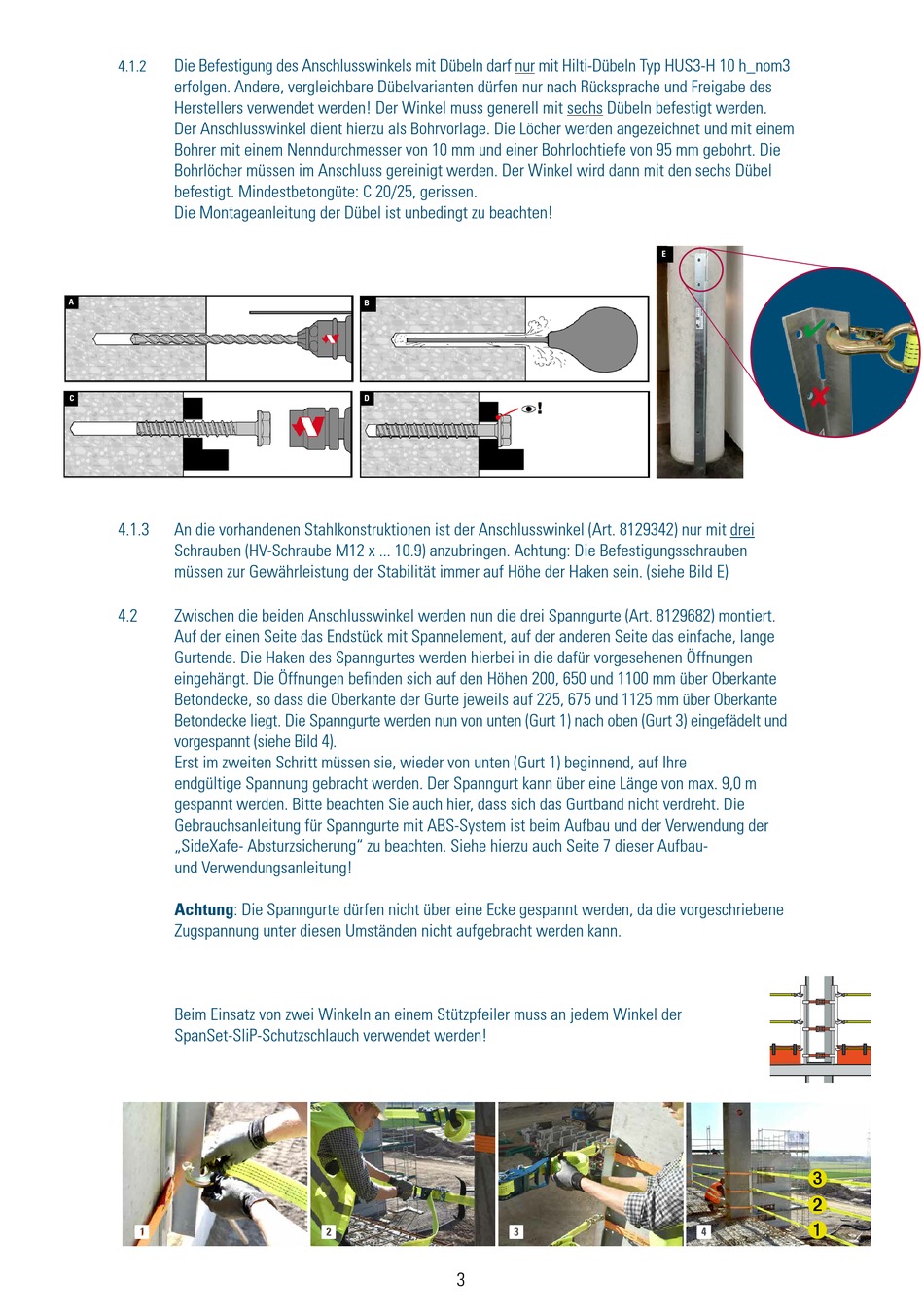

Die Befestigung des Anschlusswinkels mit Dübeln darf nur mit Hilti-Dübeln Typ HUS3-H 10 h_nom3
4.1.2
erfolgen. Andere, vergleichbare Dübelvarianten dürfen nur nach Rücksprache und Freigabe des
Herstellers verwendet werden! Der Winkel muss generell mit sechs Dübeln befestigt werden.
Der Anschlusswinkel dient hierzu als Bohrvorlage. Die Löcher werden angezeichnet und mit einem
Bohrer mit einem Nenndurchmesser von 10 mm und einer Bohrlochtiefe von 95 mm gebohrt. Die
Bohrlöcher müssen im Anschluss gereinigt werden. Der Winkel wird dann mit den sechs Dübel
befestigt. Mindestbetongüte: C 20/25, gerissen.
Die Montageanleitung der Dübel ist unbedingt zu beachten!
A
C
4.1.3
An die vorhandenen Stahlkonstruktionen ist der Anschlusswinkel (Art. 8129342) nur mit drei
Schrauben (HV-Schraube M12 x ... 10.9) anzubringen. Achtung: Die Befestigungsschrauben
müssen zur Gewährleistung der Stabilität immer auf Höhe der Haken sein. (siehe Bild E)
4.2
Zwischen die beiden Anschlusswinkel werden nun die drei Spanngurte (Art. 8129682) montiert.
Auf der einen Seite das Endstück mit Spannelement, auf der anderen Seite das einfache, lange
Gurtende. Die Haken des Spanngurtes werden hierbei in die dafür vorgesehenen Öffnungen
eingehängt. Die Öffnungen befinden sich auf den Höhen 200, 650 und 1100 mm über Oberkante
Betondecke, so dass die Oberkante der Gurte jeweils auf 225, 675 und 1125 mm über Oberkante
Betondecke liegt. Die Spanngurte werden nun von unten (Gurt 1) nach oben (Gurt 3) eingefädelt und
vorgespannt (siehe Bild 4).
Erst im zweiten Schritt müssen sie, wieder von unten (Gurt 1) beginnend, auf Ihre
endgültige Spannung gebracht werden. Der Spanngurt kann über eine Länge von max. 9,0 m
gespannt werden. Bitte beachten Sie auch hier, dass sich das Gurtband nicht verdreht. Die
Gebrauchsanleitung für Spanngurte mit ABS-System ist beim Aufbau und der Verwendung der
„SideXafe- Absturzsicherung" zu beachten. Siehe hierzu auch Seite 7 dieser Aufbau-
und Verwendungsanleitung!
Achtung: Die Spanngurte dürfen nicht über eine Ecke gespannt werden, da die vorgeschriebene
Zugspannung unter diesen Umständen nicht aufgebracht werden kann.
Beim Einsatz von zwei Winkeln an einem Stützpfeiler muss an jedem Winkel der
SpanSet-SliP-Schutzschlauch verwendet werden!
1
B
D
2
3
E
3
4
