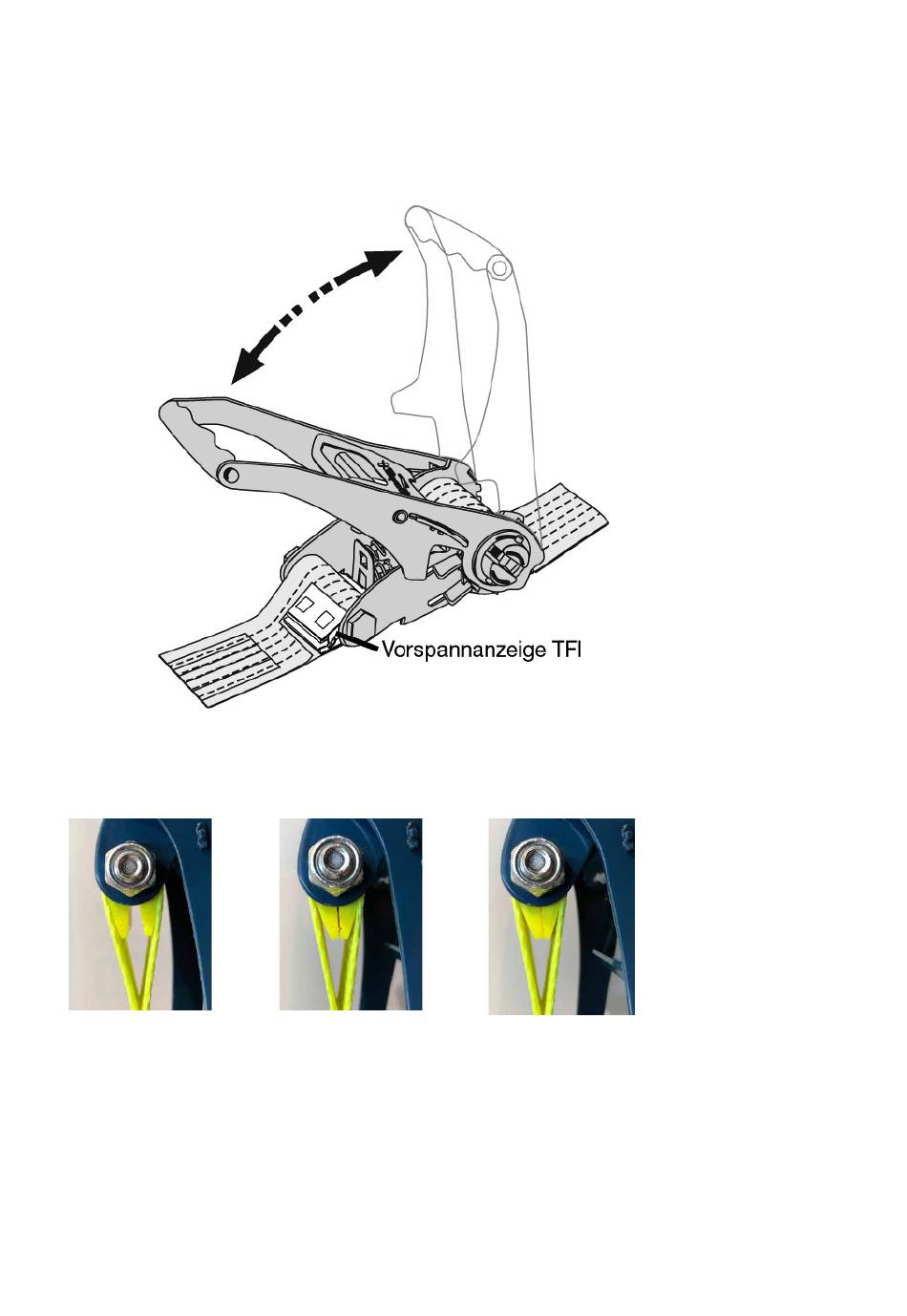

5.2.4 Spannen des Systems
So lange spannen, bis die gewünschte Vorspannung erreicht ist. Bei den SE müssen mindestens 2
Wicklungen, höchstens jedoch 3 Wicklungen auf der Schlitzwelle entstehen. SE mit Vorspannanzeige
zeigen die aufgebrachte Vorspannkraft. In allen drei Gurten des Seitenschutzes müssen mindestens 1000
daN auf der Anzeige des TFI erkennbar sein.
TFI-Anzeige
Anzeige geöffnet. Gurtband ist
nicht gespannt.
Anzeige bis zur ersten
Markierung
gespannt. Eingeleitete
Vorspannkraft
beträgt 750 daN.
Beide Schenkel liegen
aneinander, die Auswölbung
liegt in der Vertiefung. Im
Gurtband ist eine Vorspannkraft
von 1000 daN eingeleitet.
8
