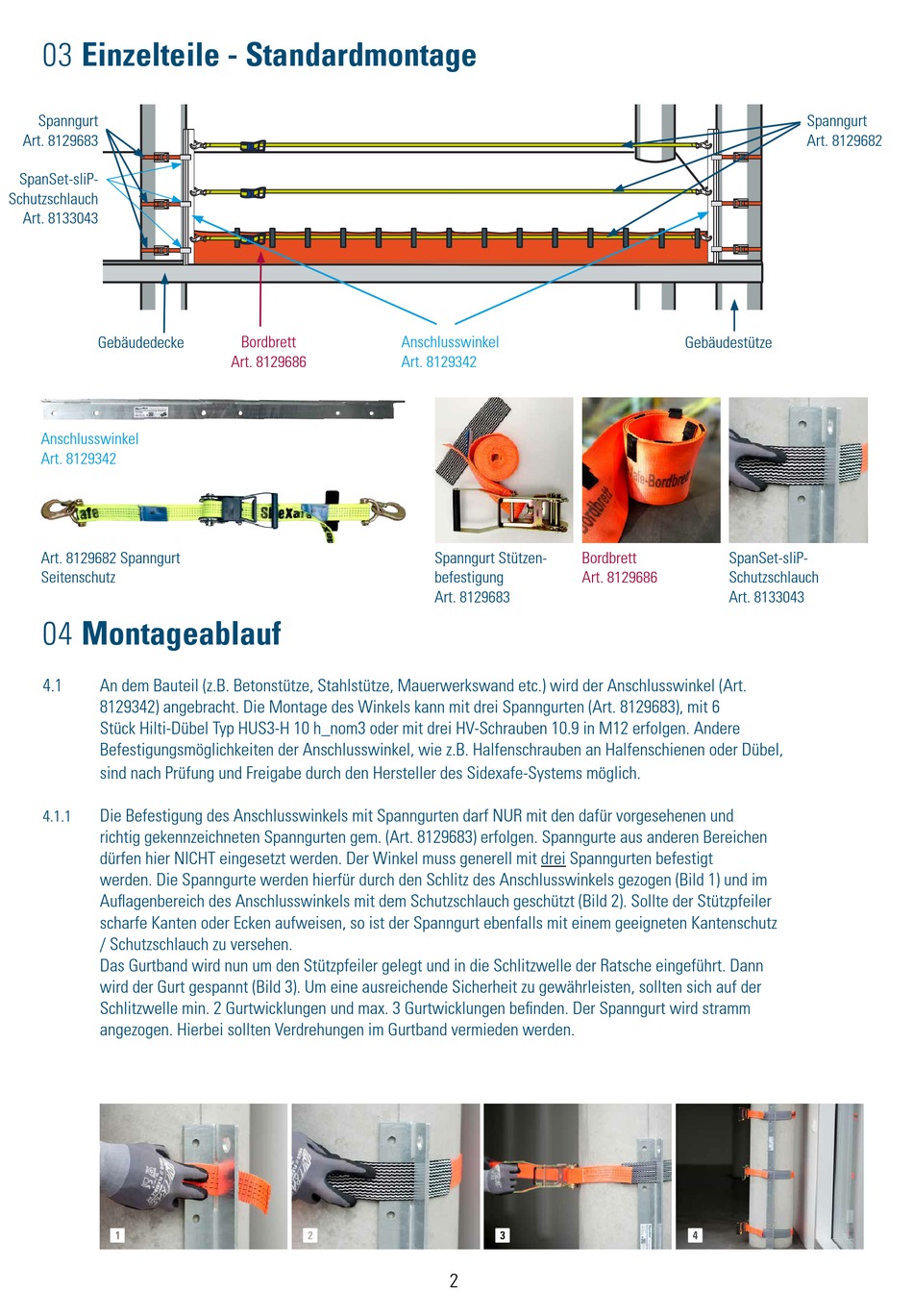

03 Einzelteile - Standardmontage
Spanngurt
Art. 8129683
SpanSet-sliP-
Schutzschlauch
Art. 8133043
Gebäudedecke
Anschlusswinkel
Art. 8129342
Art. 8129682 Spanngurt
Seitenschutz
04 Montageablauf
4.1
An dem Bauteil (z.B. Betonstütze, Stahlstütze, Mauerwerkswand etc.) wird der Anschlusswinkel (Art.
8129342) angebracht. Die Montage des Winkels kann mit drei Spanngurten (Art. 8129683), mit 6
Stück Hilti-Dübel Typ HUS3-H 10 h_nom3 oder mit drei HV-Schrauben 10.9 in M12 erfolgen. Andere
Befestigungsmöglichkeiten der Anschlusswinkel, wie z.B. Halfenschrauben an Halfenschienen oder Dübel,
sind nach Prüfung und Freigabe durch den Hersteller des Sidexafe-Systems möglich.
Die Befestigung des Anschlusswinkels mit Spanngurten darf NUR mit den dafür vorgesehenen und
4.1.1
richtig gekennzeichneten Spanngurten gem. (Art. 8129683) erfolgen. Spanngurte aus anderen Bereichen
dürfen hier NICHT eingesetzt werden. Der Winkel muss generell mit drei Spanngurten befestigt
werden. Die Spanngurte werden hierfür durch den Schlitz des Anschlusswinkels gezogen (Bild 1) und im
Auflagenbereich des Anschlusswinkels mit dem Schutzschlauch geschützt (Bild 2). Sollte der Stützpfeiler
scharfe Kanten oder Ecken aufweisen, so ist der Spanngurt ebenfalls mit einem geeigneten Kantenschutz
/ Schutzschlauch zu versehen.
Das Gurtband wird nun um den Stützpfeiler gelegt und in die Schlitzwelle der Ratsche eingeführt. Dann
wird der Gurt gespannt (Bild 3). Um eine ausreichende Sicherheit zu gewährleisten, sollten sich auf der
Schlitzwelle min. 2 Gurtwicklungen und max. 3 Gurtwicklungen befinden. Der Spanngurt wird stramm
angezogen. Hierbei sollten Verdrehungen im Gurtband vermieden werden.
1
Bordbrett
Anschlusswinkel
Art. 8129686
Art. 8129342
2
Spanngurt Stützen-
Bordbrett
befestigung
Art. 8129686
Art. 8129683
3
2
Spanngurt
Art. 8129682
Gebäudestütze
SpanSet-sliP-
Schutzschlauch
Art. 8133043
4
