Dell EMC PowerEdge XE8545 Installations- Und Servicehandbuch Seite 77

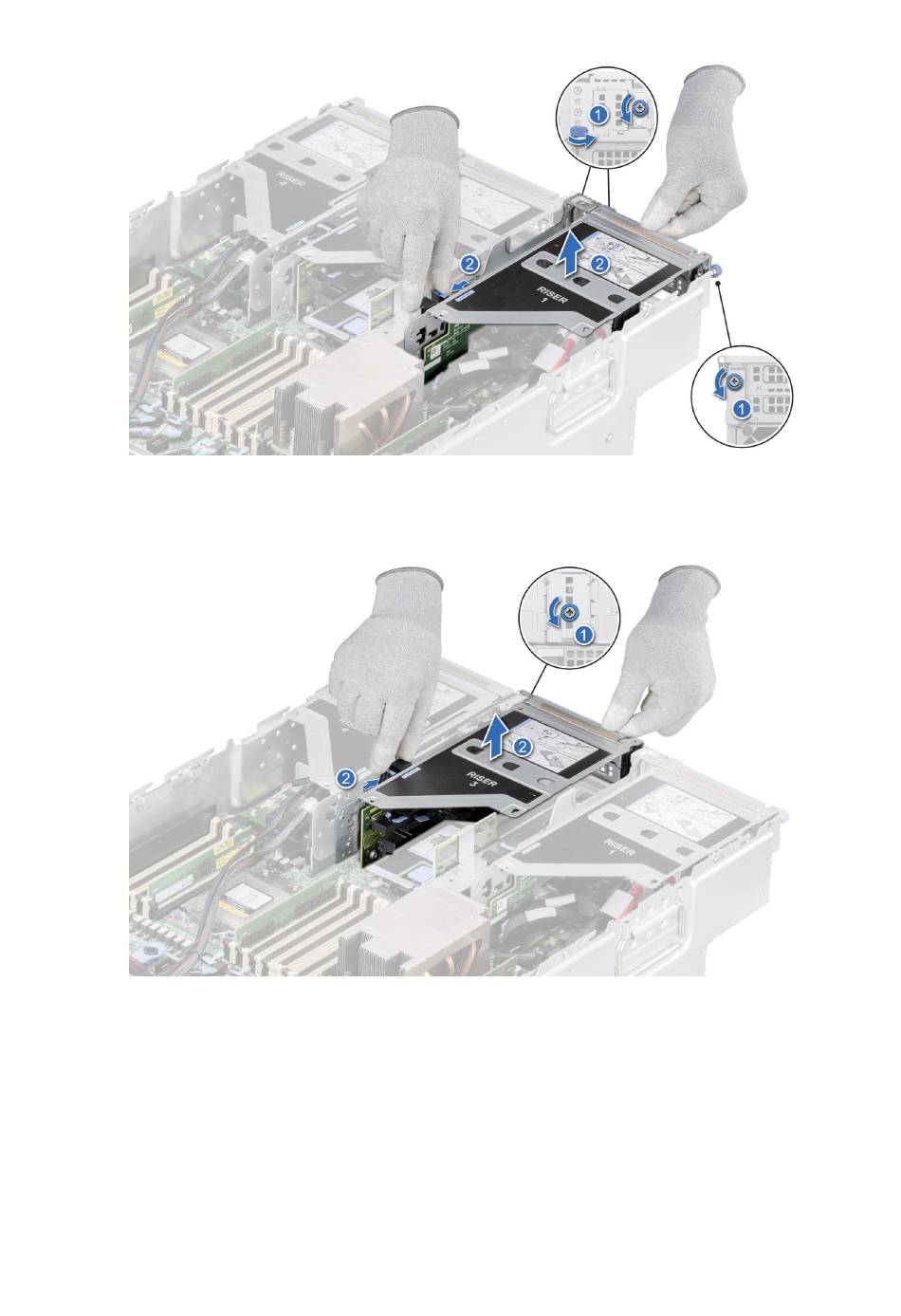

Abbildung 74. Entfernen des Erweiterungskarten-Risers (Riser 1)
2. Riser 3: Lösen Sie die unverlierbare Schraube, drücken Sie auf die blaue Lasche und heben Sie den Erweiterungskarten-Riser an den
Rändern aus dem Riser-Anschluss auf der Systemplatine.
Abbildung 75. Entfernen des Erweiterungskarten-Risers (Riser 3)
3. Riser 2: Drücken Sie auf die blaue Taste auf dem Riser, greifen Sie den Erweiterungskarten-Riser an den Griffstellen und heben Sie ihn
aus dem Riser-Anschluss auf der Systemplatine.
Installieren und Entfernen von Systemkomponenten 77
