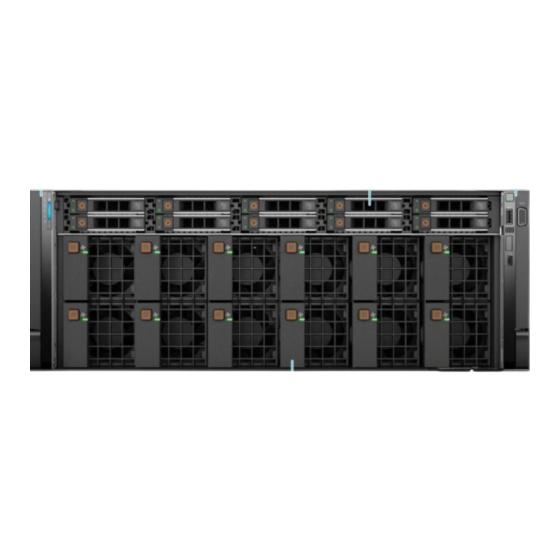

Dell EMC PowerEdge XE8545
Installations- und Service-Handbuch
Teilenummer: B25S
Vorschriftentyp: B25S001
März 2021
Rev. A00

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell EMC PowerEdge XE8545

Inhaltszusammenfassung für Dell EMC PowerEdge XE8545

  • Seite 1 Dell EMC PowerEdge XE8545 Installations- und Service-Handbuch Teilenummer: B25S Vorschriftentyp: B25S001 März 2021 Rev. A00...
  • Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2020 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Kapitel 1: Über dieses Dokument.......................7 Kapitel 2: Übersicht des PowerEdge XE8545-Systems............... 8 Frontansicht des Systems..............................8 Ansicht des linken Bedienfelds............................9 Ansicht des rechten Bedienfelds..........................10 Rückansicht des Systems..............................11 Das Systeminnere.................................13 Ausfindigmachen des Express-Servicecodes und der Service-Tag-Nummer..............14 Etikett mit Systeminformationen............................14 Matrix für Schienendimensionierung und Rackkompatibilität..................18 Kapitel 3: Anfängliche Systemeinrichtung und Erstkonfiguration............
  • Seite 4 Kühllüfter....................................36 Entfernen eines Kühlungslüfters..........................36 Einsetzen eines Kühlungslüfters..........................37 Entfernen der Lüftergehäusebaugruppe........................38 Installieren der Baugruppe des Lüftergehäuses......................38 Seitenwandhalterungen..............................39 Entfernen der Halterung der Seitenwand........................39 Installieren der Halterung der Seitenwand......................... 40 Laufwerke....................................41 Laufwerkträger entfernen............................. 41 Laufwerkträger einsetzen.............................42 Laufwerk aus Laufwerkträger entfernen........................43 Einsetzen des Laufwerks in den Laufwerkträger......................
  • Seite 5 Eingriffsschaltermodul................................. 91 Entfernen des Eingriffsschaltermoduls........................91 Installieren des Eingriffsschaltermoduls........................92 Optionale OCP-Karte................................92 Entfernen der OCP-Karte............................92 Installieren der OCP-Karte............................93 Versabay-Baugruppe (Stromzwischenplatine)........................94 Versabay-Platinenansicht............................. 94 Entfernen der Versabay-Baugruppe (Stromzwischenplatine)................95 Installieren der Versabay-Baugruppe (Stromzwischenplatine)................95 Netzteil....................................96 Hot-Spare-Funktion..............................96 Netzteil entfernen................................97 Netzteil installieren................................ 97 Entfernen eines Netzteilplatzhalters...........................98 Einsetzen des Netzteilplatzhalters..........................
  • Seite 6 Integrierte Dell Systemdiagnose..........................133 Kapitel 7: Wie Sie Hilfe bekommen....................135 Informationen zum Recycling oder End-of-Life-Service....................135 Kontaktaufnahme mit Dell..............................135 Zugriff auf Systeminformationen mithilfe von QRL.......................135 Quick Resource Locator (QRL) für das PowerEdge XE8545-System..............136 Automatische Unterstützung mit SupportAssist......................136...

  • Seite 7: Kapitel 1: Über Dieses Dokument

    Über dieses Dokument Dieses Dokument bietet eine Übersicht über das System, Informationen zur Installation und zum Austausch von Komponenten, technische Daten, Diagnosetools und Richtlinien, die bei der Installation bestimmter Komponenten befolgt werden müssen. Über dieses Dokument...

  • Seite 8: Kapitel 2: Übersicht Des Poweredge Xe8545-Systems

    ● Bis zu zehn universelle Hot-Plug-fähige U.2/SAS/SATA-Laufwerke (maximal acht NVMe-Laufwerke) ANMERKUNG: Weitere Informationen zum Hot-Swap-Verfahren für NVMe-PCIe-SSD-U.2-Geräte finden Sie im Benutzerhandbuch für Dell Express Flash NVMe-PCIe-SSDs unter https://www.dell.com/support> Alle Produkte durchsuchen > Rechenzentrumsinfrastruktur > Speicheradapter und Controller > Dell PowerEdge Express Flash-NVMe-PCIe-SSD > Dokumentation > Handbücher und Dokumente.

  • Seite 9: Ansicht Des Linken Bedienfelds

    System-ID). Weitere Informationen finden Sie im Abschnitt Status-LED- Anzeigen. Laufwerk (10) k. A. Ermöglicht das Einsetzen von Laufwerken, die von Ihrem System unterstützt werden. Weitere Informationen zu Laufwerken finden Sie unter www.dell.com/poweredgemanuals. Rechtes Bedienfeld k. A. Enthält den Betriebsschalter, USB-Port, iDRAC Direct-Micro-Port und die iDRAC Direct-Status-LED. Informations-Tag k.

  • Seite 10: Ansicht Des Rechten Bedienfelds

    Direct-Port (Micro-AB USB) Der iDRAC Direct-Port (Micro-AB USB) ermöglicht den Zugriff auf die iDRAC Direct-Micro-AB-Funktionen. Weitere Informationen finden Sie unter iDRAC-Benutzerhandbuch verfügbar unter https://www.dell.com/idracmanuals. ANMERKUNG: Sie können iDRAC Direct konfigurieren, indem Sie ein USB-auf-Mikro-USB (Typ AB)-Kabel verwenden, das Sie mit Ihrem Laptop oder Tablet verbinden können.

  • Seite 11: Rückansicht Des Systems

    ANMERKUNG: Drücken Sie den Betriebsschalter, um das ACPI-konforme Betriebssystem ordnungsgemäß herunterzufahren. ANMERKUNG: Weitere Informationen zu den Ports finden Sie unter www.Dell.com/poweredgemanuals. Rückansicht des Systems Abbildung 4. Rückansicht des Systems Tabelle 4. Rückansicht des Systems (fortgesetzt) Element Anschlüsse, Bedienfelder...
  • Seite 12 NIC-Anschluss (1,2) Die NIC-Ports sind in der mit der Systemplatine verbundenen LOM- Karte integriert. Netzteil (PSU 1) Weitere Informationen zu den PSU-Konfigurationen finden Sie unter www.dell.com/poweredgemanuals. Weitere Informationen zu den Ports und Anschlüssen finden Sie unter www.dell.com/poweredgemanuals. Übersicht des PowerEdge XE8545-Systems...

  • Seite 13: Das Systeminnere

    Das Systeminnere Abbildung 5. Das Systeminnere 1. Griff 2. Riser 1 3. Systemplatine 4. Riser 2 5. Sockel für Prozessor 1 6. Speicher-DIMM-Sockel für Prozessor 1 (E,F,G,H) 7. Lüfterbaugruppe 8. GPU-Kühlgehäuse 9. Service-Tag-Nummer 10. Laufwerkrückwandplatine 11. Lüftergehäusebaugruppe 12. Speicher-DIMM-Sockel für Prozessor 2 (A,B,C,D) 13.

  • Seite 14: Ausfindigmachen Des Express-Servicecodes Und Der Service-Tag-Nummer

    Das Mini-Enterprise-Service-Tag (MEST)-Schild befindet sich auf der Rückseite des Systems und enthält die Service-Tag (ST)-Nummer, den Express-Servicecode (Exp Svc Code) und das Herstellungsdatum (Mfg. Date). Mithilfe des Exp Svc Code kann Dell EMC Support- Anrufe an den richtigen Mitarbeiter weiterleiten.
  • Seite 15 Abbildung 7. Serviceinformationen Übersicht des PowerEdge XE8545-Systems...
  • Seite 16 Abbildung 8. Speicherinformationen und Anschlüsse auf der Systemplatine Abbildung 9. Speicherinformationen und Anschlüsse auf der Systemplatine Übersicht des PowerEdge XE8545-Systems...
  • Seite 17 Abbildung 10. Symbollegende Abbildung 11. LED-Funktionsweise Abbildung 12. Konfiguration und Layout Abbildung 13. Express-Service-Tag Übersicht des PowerEdge XE8545-Systems...

  • Seite 18: Matrix Für Schienendimensionierung Und Rackkompatibilität

    Abbildung 14. Symbollegende Matrix für Schienendimensionierung und Rackkompatibilität Detaillierte Informationen zu den Schienenlösungen, die mit Ihrem System kompatibel sind, finden Sie in der Dell EMC Enterprise Matrix für Schienendimensionierung und Rackkompatibilität, die unter https://i.dell.com/sites/csdocuments/Business_solutions_engineering- Docs_Documents/en/rail-rack-matrix.pdf verfügbar ist. Das Dokument enthält die nachfolgend aufgelisteten Informationen: ●...

  • Seite 19: Kapitel 3: Anfängliche Systemeinrichtung Und Erstkonfiguration

    Der Integrated Dell Remote Access Controller (iDRAC) wurde entwickelt, um Ihre Produktivität als Systemadministrator zu steigern und die Gesamtverfügbarkeit der Dell EMC Server zu verbessern. Der iDRAC warnt Sie bei Systemproblemen, hilft Ihnen bei der Remote-Verwaltung und reduziert die Notwendigkeit für physischen Zugriff auf das System.

  • Seite 20: Optionen Für Die Anmeldung Bei Idrac

    OpenManage Deployment Toolkit OpenManage Deployment Toolkit – Benutzerhandbuch verfügbar unter https://www.dell.com/openmanagemanuals> Open Manage Deployment Toolkit. iDRAC Direct Benutzerhandbuch für Integrated Dell Remote Access Controller unter https://www.dell.com/idracmanuals oder gehen Sie für das systemspezifische Benutzerhandbuch für den Integrated Dell Remote Access Controller zu https://www.dell.com/poweredgemanuals...

  • Seite 21: Ressourcen Für Die Installation Des Betriebssystems

    Betriebssysteme finden Sie unter Unterstützte Betriebssysteme für Dell EMC PowerEdge-Systeme. Optionen zum Herunterladen der Firmware Sie können die Firmware von der Dell Support-Website herunterladen. Weitere Informationen finden Sie im Abschnitt Herunterladen der Treiber und Firmware. Sie können auch eine der folgenden Optionen zum Herunterladen der Firmware auswählen. Informationen zum Herunterladen der Firmware finden Sie unter den Dokumentationslinks in der Tabelle.

  • Seite 22: Optionen Zum Herunterladen Und Installieren Von Bs-Treibern

    1. Rufen Sie www.dell.com/support/drivers auf. 2. Geben Sie die Service-Tag-Nummer des Systems in das Feld Geben Sie eine Dell-Service-Tag-Nummer, eine Dell EMC Produkt-ID oder ein Modell ein ein und drücken Sie die Eingabetaste. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, wählen Sie PC erkennen, um die Service-Tag-Nummer automatisch zu erkennen, oder klicken Sie auf Alle Produkte durchsuchen und navigieren Sie zu Ihrem Produkt.

  • Seite 23: Kapitel 4: Installieren Und Entfernen Von Systemkomponenten

    Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.

  • Seite 24: Vor Der Arbeit An Komponenten Im Inneren Ihres Systems

    Beim Ersetzen des Hot-Swap-fähigen Netzteils nach dem nächsten Serverstart; das neue Netzteil wird automatisch auf die gleiche Firmware und Konfiguration wie das zuvor installierte aktualisiert. Weitere Informationen über die Konfiguration von Ersatzteilen finden Sie im Handbuch für Lifecycle Controller unter https://www.dell.com/idracmanuals. ANMERKUNG: Beim Ersetzen fehlerhafter Speicher-Controller/FC/NIC-Karte mit dem gleichen Kartentyp, nachdem Sie das System eingeschaltet haben;...

  • Seite 25: Optionale Frontverkleidung

    ● Kreuzschlitzschraubenzieher Nr. 1 ● Kreuzschlitzschraubenzieher Nr. 2 ● Torx-Schraubenzieher der Größe T20 ● 5-mm-Sechskantschraubendreher ● Kunststoffstift ● 1/4-Zoll-Flachklingenschraubendreher ● Geerdetes Armband, das mit der Erde verbunden ist ● ESD-Matte Optionale Frontverkleidung Entfernen der Frontverkleidung Das Verfahren zum Entfernen der Frontblende mit und ohne LCD-Display ist identisch. Voraussetzungen 1.

  • Seite 26: Frontblende Anbringen

    Nächste Schritte Bringen Sie die Frontverkleidung wieder Frontblende anbringen Das Verfahren zum Anbringen der Frontblende mit und ohne LCD-Display ist identisch. Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 23. 2. Machen Sie den Schlüssel der Frontverkleidung ausfindig und entfernen Sie ihn. ANMERKUNG: Die Blende ist ein Teil des LCD-Blendenpakets.

  • Seite 27: Systemabdeckung Anbringen

    Schritte 1. Drehen Sie mit einem 1/4-Zoll-Flachkopfschraubendreher oder einem Kreuzschlitzschraubendreher Nr. 2 die Verriegelung gegen den Uhrzeigersinn in die geöffnete Position. 2. Heben Sie den Entriegelungsriegel an, bis die Systemabdeckung zurückgleitet. 3. Heben Sie die Abdeckung vom System ab. Abbildung 17. Systemabdeckung entfernen Nächste Schritte Bringen Sie die Systemabdeckung wieder Systemabdeckung anbringen...

  • Seite 28: Gpu-Lüfter

    Abbildung 18. Systemabdeckung anbringen Nächste Schritte Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems auf Seite 24. GPU-Lüfter Entfernen des GPU-Lüfters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 23. Entfernen Sie gegebenenfalls die Frontblende.

  • Seite 29: Einbauen Des Gpu-Lüfters

    Abbildung 19. Entfernen eines GPU-Lüfters Nächste Schritte Tauschen Sie den GPU-Lüfter aus. Einbauen des GPU-Lüfters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 23. Entfernen Sie gegebenenfalls die Frontblende. Schritte Richten Sie den GPU-Lüfter aus und schieben Sie ihn in die GPU-Lüfterbaugruppe, bis der GPU-Lüfter einrastet. Installieren und Entfernen von Systemkomponenten...

  • Seite 30: Mittlere Obere Abdeckung

    Abbildung 20. Einbauen eines GPU-Lüfters Nächste Schritte Bringen Sie gegebenenfalls die Frontverkleidung an. Mittlere obere Abdeckung Entfernen der mittleren oberen Abdeckung Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 23. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems auf Seite 24.

  • Seite 31: Installieren Der Mittleren Oberen Abdeckung

    Abbildung 21. Entfernen der mittleren oberen Abdeckung Nächste Schritte Bringen Sie die mittlere obere Abdeckung wieder Installieren der mittleren oberen Abdeckung Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 23. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems auf Seite 24.
  • Seite 32 Abbildung 22. Installieren der mittleren oberen Abdeckung Nächste Schritte Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems auf Seite 24. Installieren und Entfernen von Systemkomponenten...

  • Seite 33: Luftstromverkleidung

    Luftstromverkleidung Entfernen des Kühlgehäuses Voraussetzungen VORSICHT: Betreiben Sie das System niemals mit entferntem Kühlgehäuse. Das System kann andernfalls schnell überhitzen, was zum Abschalten des Systems und zu Datenverlust führt. 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 23. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems auf Seite 24.

  • Seite 34: Entfernen Des Gpu-Kühlgehäuses

    Abbildung 24. Luftstromverkleidung einbauen Nächste Schritte Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems auf Seite 24. Entfernen des GPU-Kühlgehäuses Voraussetzungen VORSICHT: Betreiben Sie das System niemals mit entferntem Kühlgehäuse. Das System kann andernfalls schnell überhitzen, was zum Abschalten des Systems und zu Datenverlust führt.

  • Seite 35: Anbringen Des Gpu-Kühlgehäuses

    Abbildung 25. Entfernen des GPU-Kühlgehäuses 2. Kippen Sie das GPU-Kühlgehäuse nach vorn und heben Sie es aus dem System. Nächste Schritte Tauschen Sie das GPU-Kühlgehäuse aus. Anbringen des GPU-Kühlgehäuses Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 23. 2.

  • Seite 36: Kühllüfter

    Abbildung 26. Anbringen des GPU-Kühlgehäuses Nächste Schritte 1. Verbinden Sie die Kabel mit der Laufwerksrückwandplatine. Bringen Sie die mittlere obere Abdeckung 3. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems auf Seite 24. Kühllüfter Entfernen eines Kühlungslüfters Voraussetzungen 1.

  • Seite 37: Einsetzen Eines Kühlungslüfters

    Abbildung 27. Entfernen eines Kühlungslüfters Nächste Schritte Setzen Sie den Kühlungslüfter wieder ein. Einsetzen eines Kühlungslüfters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 23. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems auf Seite 24.

  • Seite 38: Entfernen Der Lüftergehäusebaugruppe

    Nächste Schritte Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems auf Seite 24. Entfernen der Lüftergehäusebaugruppe Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 23. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems auf Seite 24.

  • Seite 39: Seitenwandhalterungen

    3. Drücken Sie auf die Verriegelungshebel, um die Lüftergehäusebaugruppe im System zu verriegeln. Abbildung 30. Installieren der Baugruppe des Lüftergehäuses Nächste Schritte Installieren Sie das Kühlgehäuse. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems auf Seite 24.

  • Seite 40: Installieren Der Halterung Der Seitenwand

    Abbildung 31. Entfernen der Halterung der Seitenwand Nächste Schritte Setzen Sie die Halterung der Seitenwand wieder ein. Installieren der Halterung der Seitenwand Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 23. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems auf Seite 24.

  • Seite 41: Laufwerke

    Abbildung 32. Installieren der Halterung der Seitenwand Nächste Schritte Installieren Sie die Kühlungslüfterbaugruppe. Installieren Sie das Kühlgehäuse. Bauen Sie das GPU-Kühlgehäuse ein. Bringen Sie die mittlere obere Abdeckung 5. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems auf Seite 24.

  • Seite 42: Laufwerkträger Einsetzen

    VORSICHT: Um Datenverlust zu vermeiden, stellen Sie sicher, dass das Betriebssystem das Installieren von Laufwerken im Hot-Swap-Verfahren unterstützt. Weitere Informationen zu den Anforderungen für die Installation und Deinstallation von Laufwerken finden Sie im Benutzerhandbuch für das Betriebssystem. Schritte 1. Drücken Sie die Entriegelungstaste, um den Verschlussbügel des Laufwerkträgers zu öffnen. 2.

  • Seite 43: Laufwerk Aus Laufwerkträger Entfernen

    3. Entfernen Sie den Laufwerkträger oder entfernen Sie den Laufwerkplatzhalter, wenn Sie die Laufwerke im System montieren möchten. Schritte 1. Schieben Sie den Laufwerkträger in den Laufwerksteckplatz. 2. Schließen Sie den Verriegelungsbügel des Laufwerksträgers, um das Laufwerk zu fixieren. Abbildung 34. Installieren eines Laufwerkträgers Nächste Schritte Bringen Sie gegebenenfalls die Frontverkleidung an.

  • Seite 44: Einsetzen Des Laufwerks In Den Laufwerkträger

    2. Heben Sie das Laufwerk aus dem Laufwerkträger heraus. Abbildung 35. Laufwerk aus Laufwerkträger entfernen Nächste Schritte Setzen Sie das Laufwerk in den Laufwerkträger. Einsetzen des Laufwerks in den Laufwerkträger Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 23. Entfernen Sie gegebenenfalls die Frontblende.

  • Seite 45: Entfernen Eines Laufwerkplatzhalters

    Abbildung 36. Einsetzen eines Laufwerks in den Laufwerkträger Nächste Schritte Installieren Sie den Laufwerkträger. Bringen Sie gegebenenfalls die Frontverkleidung an. Entfernen eines Laufwerkplatzhalters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 23. Entfernen Sie gegebenenfalls die Frontblende. Entfernen Sie den Laufwerksträger.

  • Seite 46: Einsetzen Eines Laufwerkplatzhalters

    Einsetzen eines Laufwerkplatzhalters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 23. Entfernen Sie gegebenenfalls die Frontblende. Entfernen Sie den Laufwerksträger. Schritte Schieben Sie die Laufwerkplatzhalter in den Laufwerksteckplatz, bis die Entriegelungstaste einrastet. Abbildung 38. Einsetzen eines Laufwerkplatzhalters Nächste Schritte Bringen Sie gegebenenfalls die Frontverkleidung an.

  • Seite 47: Laufwerkrückwandplatine Entfernen

    Laufwerkrückwandplatine entfernen Voraussetzungen VORSICHT: Um Schäden an den Laufwerken und der Rückwandplatine zu vermeiden, müssen Sie die Laufwerke aus dem System entfernen, bevor Sie die Rückwandplatine entfernen. VORSICHT: Notieren Sie sich die Nummern der einzelnen Laufwerke und vermerken Sie sie vor dem Entfernen auf den jeweiligen Laufwerken, damit sie wieder an der gleichen Position eingesetzt werden können.

  • Seite 48: Laufwerkrückwandplatine Installieren

    Laufwerkrückwandplatine installieren Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 23. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems auf Seite 24. Nehmen Sie die mittlere obere Abdeckung Entfernen Sie alle Laufwerke.

  • Seite 49: Nvidia A100 Gpu-Baugruppe

    Nvidia A100 GPU-Baugruppe Übersicht über thermische Beschränkungen Tabelle 9. Übersicht über thermische Beschränkungen TDP (W) Kühlkörpertyp Lüftertyp 2 x 2,5-Zoll-SAS + 8 x 2,5-Zoll-NVMe – ASHRAE a2 Umgebungsgrenz Umgebungsgrenz Umgebungsgrenz (max. 35 °C) wert (max. 30 wert (max. 25 wert (max. 20 °C) °C) °C)

  • Seite 50: Thermische Beschränkungen Für Luft

    Thermische Beschränkungen für Luft ASHRAE A2-Umgebung ● CPU-TDP > 280 W wird nicht unterstützt. ● PCIe-Karten-TDP > 25 W wird nicht unterstützt. ● Nvidia A100 80 GB GPU (max. TDP mit 500 W) wird in ASHRAE A2 nicht unterstützt. Die maximale unterstützte Umgebungstemperatur beträgt 28 °C.
  • Seite 51 Abbildung 43. Entfernen der GPU-Vorrichtung 3. Entriegeln Sie die Gegenstößel für die linken und rechten GPU-Fachgriffe und den GPU-Fachstopper und ziehen Sie die Fachgriffe aus dem System heraus. Abbildung 44. Entfernen der GPU-Fachgriffe 4. Lösen Sie die unverlierbaren Schrauben, mit denen der GPU-Fachstopper befestigt ist, und entfernen Sie den Stopper aus dem System.
  • Seite 52 Abbildung 45. Entfernen des GPU-Fachstoppers 5. Trennen Sie den GPU-Stromversorgungsanschluss, indem Sie den mit dem Stromversorgungsanschluss verbundenen Streifen abziehen. 6. Befolgen Sie die unten aufgeführten Schritte, um die GPU-Baugruppe von den Anschlüssen zu lösen: a. Heben Sie den Griff der GPU-Baugruppe an, um die GPU-Fachklemmen zu lösen. b.
  • Seite 53 Abbildung 47. Installieren der GPU-Fachgriffe 8. Schieben Sie die GPU-Baugruppe auf die rechte Seite des Systems, um das GPU-Fach vom Anschluss und den Führungsstiften im System zu lösen. VORSICHT: Stellen Sie beim Entfernen der GPU-Baugruppe aus dem System sicher, dass die GPU-Anschlüsse nirgends gegenstoßen, um Schäden zu vermeiden.

  • Seite 54: Installieren Der Nvidia A100 Gpu-Baugruppe

    Abbildung 48. Entfernen der GPU-Baugruppe Nächste Schritte Tauschen Sie die Nvidia A100 GPU-Baugruppe aus. Installieren der Nvidia A100 GPU-Baugruppe Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 23. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems auf Seite 24.
  • Seite 55 Abbildung 49. Installieren der GPU-Baugruppe 3. Entriegeln Sie die Gegenstößel auf den GPU-Fachgriffen und ziehen Sie die GPU-Fachgriffe aus dem System heraus. Abbildung 50. Entfernen der GPU-Fachgriffe 4. Um die GPU-Baugruppe am Gehäuse zu fixieren, befolgen Sie die unten aufgeführten Schritte: a.
  • Seite 56 c. Senken Sie den Griff der GPU-Baugruppe ab, um sicherzustellen, dass die Klemmen verbunden sind und die GPU-Baugruppe fest sitzt. ANMERKUNG: Diese Maßnahme hilft auch bei der Ausrichtung der GPU-Baugruppe an den GPU-Anschlüssen im System. Abbildung 51. Verriegeln des Griffs der GPU-Baugruppe 5.
  • Seite 57 Abbildung 53. Installieren der GPU-Fachgriffe 8. Richten Sie die GPU-Vorrichtung an der GPU-Baugruppe aus, senken Sie sie ab und verrriegeln Sie die Gegenstößel. Abbildung 54. Einbauen der GPU-Vorrichtung 9. Richten Sie die Thermoschwammhalterung am Führungsstift auf der GPU-Vorrichtung aus und verrriegeln Sie den Gegenstößel. Installieren und Entfernen von Systemkomponenten...

  • Seite 58: Hot-Plug-Lüfterplatine

    Abbildung 55. Einsetzen der Thermoschwammhalterung Nächste Schritte Installieren Sie das Gehäuse des Lüfters. Bauen Sie das GPU-Kühlgehäuse ein. 3. Verbinden Sie die Kabel der Laufwerkrückwandplatine mit dem Anschluss auf der Rückwandplatine. Bringen Sie die mittlere obere Abdeckung 5. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems auf Seite 24.

  • Seite 59: Installieren Der Hot-Plug-Lüfterplatine

    Nehmen Sie die mittlere obere Abdeckung 6. Trennen Sie die Kabel der Laufwerkrückwandplatine vom Anschluss auf der Rückwandplatine. Entfernen Sie das GPU-Kühlgehäuse. Entfernen Sie die Nvidia A100 GPU-Baugruppe. Schritte 1. Trennen Sie die Kabel, die mit der Hot-Plug-Lüfterplatine verbunden sind. 2.

  • Seite 60: Systemspeicher

    Abbildung 58. Installieren der Hot-Plug-Lüfterplatine Nächste Schritte Installieren Sie die Nvidia A100 GPU-Baugruppe. Bauen Sie das GPU-Kühlgehäuse ein. 3. Verbinden Sie die Kabel der Laufwerkrückwandplatine mit dem Anschluss auf der Rückwandplatine. Bringen Sie die mittlere obere Abdeckung Bauen Sie die GPU-Lüfter ein. Bringen Sie gegebenenfalls die Frontverkleidung an.

  • Seite 61: Allgemeine Richtlinien Zur Installation Von Speichermodulen

    Abbildung 59. Speicherkanäle Die Speicherkanäle sind folgendermaßen organisiert: Tabelle 12. Speicherkanäle Prozessor Kanal A Kanal B Kanal C Kanal D Kanal E Kanal F Kanal G Kanal H Prozessor 1 Steckplät Steckplätz Steckplätze Steckplätze Steckplätze Steckplätze Steckplätze A4 Steckplätze A3 ze A6 und e A5 und A2 und A10...

  • Seite 62: Konfiguration

    Die Betriebsgeschwindigkeit des Speicherbusses kann 3200 MT/s, 2933 MT/s oder 2666 MT/s betragen, abhängig von den folgenden Faktoren: ● Ausgewähltes Systemprofil (z. B. „Performance Optimized“ [Leistungsoptimiert] oder „Custom“ [Benutzerdefiniert] [hohe Geschwindigkeit oder niedrigere Geschwindigkeit]) ● Maximal von den Prozessoren unterstützte DIMM-Geschwindigkeit ●...

  • Seite 63: Entfernen Eines Speichermoduls

    Tabelle 15. Unterstützte NPS-Modi nach Prozessoren Modellnummer Unterstützte NPS-Modi 75F3 4, 2, 1, 0 7413 4, 2, 1, 0 7663 4, 2, 1, 0 74F3 4, 2, 1, 0 7643 4, 2, 1, 0 Regeln für Memory Interleaving Entfernen eines Speichermoduls Voraussetzungen 1.

  • Seite 64: Installieren Eines Speichermoduls

    Installieren eines Speichermoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 23. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems auf Seite 24. 3. Falls installiert, entfernen Sie das Kühlgehäuse. WARNUNG: Die Speichermodule sind auch nach dem Ausschalten des Systems eine Zeit lang zu heiß...
  • Seite 65 Abbildung 61. Installieren eines Speichermoduls Nächste Schritte Bauen Sie das Kühlgehäuse ein (falls entfernt). 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems auf Seite 24. 3. Um zu überprüfen, ob das Speichermodul richtig installiert wurde, drücken Sie F2 und navigieren zu Hauptmenü des System- Setups >...

  • Seite 66: Kabelführung

    Kabelführung Abbildung 62. Unterer Bereich des XE8545-Systems Abbildung 63. Oberer Bereich des XE8545-Systems mit Risern Installieren und Entfernen von Systemkomponenten...

  • Seite 67: Prozessor Und Kühlkörper

    Abbildung 64. Oberer Bereich des XE8545-Systems ohne Riser Prozessor und Kühlkörper Entfernen eines Kühlkörpers Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 23. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems auf Seite 24.

  • Seite 68: Entfernen Des Prozessors

    Möglicherweise wird beim ersten Hochfahren des Systems nach dem Austausch des Prozessors oder der Systemplatine die Meldung „CMOS-Batterie fehlt“ oder „CMOS-Prüfsummenfehler“ angezeigt. Dies ist ein normaler Vorgang. Wenden Sie sich ggf. an den Technischen Support von Dell. Schritte 1. Lösen Sie mit einem Torx-T20-Schraubendreher die Schrauben, um die Kraftplatte zu lösen. Die Schrauben werden in der Reihenfolge 3, 2 und 1 gelöst.
  • Seite 69 Abbildung 66. Entfernen der Schrauben auf der Kraftplatte 2. Lösen Sie den Prozessorsockelrahmen, indem Sie die blaue Verriegelung anheben. Abbildung 67. Anheben des Schienenrahmens 3. Ziehen Sie den Prozessorträger an der Kunststofflasche aus dem Rahmen. Installieren und Entfernen von Systemkomponenten...

  • Seite 70: Einbauen Des Prozessors

    Abbildung 68. Entfernen des Prozessorträgers Nächste Schritte Setzen Sie den Prozessor wieder ein. Einbauen des Prozessors Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 23. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems auf Seite 24.
  • Seite 71 Abbildung 69. Einsetzen des Prozessorträgers in den Rahmen 2. Drücken Sie den Schienenrahmen nach unten, bis die blauen Riegel einrasten. Abbildung 70. Schließen des Rahmens 3. Befestigen Sie die Kraftplatte am Prozessorsockel, indem Sie die Schrauben der Reihe nach (1, 2, 3) anziehen. Wenn alle drei Schrauben vollständig eingedreht sind, wird der Sockel aktiviert.

  • Seite 72: Einsetzen Des Kühlkörpers

    Abbildung 71. Befestigen der Kraftplatte Nächste Schritte Bauen Sie den Kühlkörper ein. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems auf Seite 24. Einsetzen des Kühlkörpers Voraussetzungen Nehmen Sie den Kühlkörper nur dann vom Prozessor ab, wenn Sie den Prozessor oder die Systemplatine austauschen möchten. Der Kühlkörper verhindert eine Überhitzung des Prozessors.
  • Seite 73 Abbildung 72. Auftragen von Wärmeleitpaste VORSICHT: Wenn zu viel Wärmeleitpaste aufgetragen wird, kann die überschüssige Wärmeleitpaste in Kontakt mit dem Prozessorsockel kommen und diesen verunreinigen. ANMERKUNG: Die Spritze für die Wärmeleitpaste ist zum einmaligen Gebrauch bestimmt nur. Entsorgen Sie die Spritze nach der Verwendung.

  • Seite 74: Erweiterungskarten Und Erweiterungskarten-Riser

    Dies verhindert nicht, dass sich das System dennoch einschalten lässt. Wenn jedoch eine F1/F2-Pause mit einer Fehlermeldung auftritt, finden Sie weitere Informationen im Abschnitt „Troubleshooting für Erweiterungskarten“ im Troubleshooting-Handbuch Dell EMC PowerEdge-Server unter www.dell.com/poweredgemanuals. Richtlinien zum Einsetzen von Erweiterungskarten In der folgenden Tabelle werden die unterstützten Erweiterungskarten beschrieben:...
  • Seite 75 Tabelle 17. Erweiterungskarten-Riser-Konfiguration 2 PCIe- Breite Baulänge Höhe Prozessor 1 Prozessor 2 Prozessor 2 Prozessor 2 Steckplätze Riser 1A Riser 2C Riser 3D Riser 4A Steckplatz 6 Einfache Breite HL – – – Slot 7 Einfache Breite HL – – –...

  • Seite 76: Entfernen Des Erweiterungskarten-Risers

    Tabelle 19. Konfiguration 2: Riser 1A + Riser 2C + Riser 3D + Riser 4A Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Mellanox (NIC – Volle Bauhöhe) HDRV 2, 7 Mellanox (NIC: 100 Gb – Low Profile) CX6 Mellanox (NIC: 100 Gb – Low Profile) Q56 Intel (NIC: 25 Gb –...
  • Seite 77 Abbildung 74. Entfernen des Erweiterungskarten-Risers (Riser 1) 2. Riser 3: Lösen Sie die unverlierbare Schraube, drücken Sie auf die blaue Lasche und heben Sie den Erweiterungskarten-Riser an den Rändern aus dem Riser-Anschluss auf der Systemplatine. Abbildung 75. Entfernen des Erweiterungskarten-Risers (Riser 3) 3.
  • Seite 78 Abbildung 76. Entfernen des Erweiterungskarten-Risers (Riser 2) 4. Riser 4: Lösen Sie die unverlierbare Schraube auf dem Riser. Drücken Sie auf die blaue Freigabelasche auf dem Riser, greifen Sie den Erweiterungskarten-Riser an der Griffstelle und heben Sie ihn aus dem Riser-Anschluss auf der Systemplatine. Abbildung 77.

  • Seite 79: Installieren Des Erweiterungskarten-Risers

    Installieren des Erweiterungskarten-Risers Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 23. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems auf Seite 24. 3. Falls zuvor entfernt, installieren Sie die Erweiterungskarten wieder in den Erweiterungskarten-Risern.
  • Seite 80 Abbildung 79. Installieren des Erweiterungskarten-Risers (Riser 2) Abbildung 80. Installieren des Erweiterungskarten-Risers (Riser 1) Installieren und Entfernen von Systemkomponenten...

  • Seite 81: Entfernen Einer Erweiterungskarte Aus Dem Erweiterungskarten-Riser

    Abbildung 81. Installieren des Erweiterungskarten-Risers (Riser 3) Nächste Schritte 1. Falls erforderlich, schließen Sie die Kabel an die Erweiterungskarte oder die Riser an. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems auf Seite 24. 3.
  • Seite 82 Abbildung 82. Entfernen der Erweiterungskarte aus Riser 1 4. Ziehen Sie bei Riser 3 die blauen Kabelbinder zum Trennen der Kabel vom Riser ab. Abbildung 83. Trennen der Kabel für Riser 3 5. Für Riser 2 öffnen Sie den Metallhalteriegel und ziehen Sie an der schwarzen Kartenhalterung, um die Erweiterungskarte zu lösen. 6.
  • Seite 83 Abbildung 84. Entfernen der Erweiterungskarte aus Riser 2 7. Wenn die Erweiterungskarte in Riser 2 nicht ersetzt werden soll, setzen Sie das Abdeckblech ein und schließen Sie den Metallhalteriegel. Abbildung 85. Einsetzen des Abdeckblechs für Riser 2 8. Wenn die Erweiterungskarte nicht ersetzt werden soll, setzen Sie ein Abdeckblech ein und schließen Sie den Kartenrückhalteriegel. ANMERKUNG: Das Verfahren ist für Riser 4 ähnlich.

  • Seite 84: Installieren Einer Erweiterungskarte Im Erweiterungskarten-Riser

    Abbildung 86. Einsetzen des Abdeckblechs für Riser 1 Nächste Schritte Falls zutreffend, installieren Sie eine Erweiterungskarte im Erweiterungskarten-Riser. Installieren einer Erweiterungskarte im Erweiterungskarten-Riser Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 23. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems auf Seite 24.
  • Seite 85 Abbildung 87. Entfernen des Abdeckblechs für Riser 1 3. Wenn die Erweiterungskarte in Riser 2 ausgetauscht wird, öffnen Sie den Metallhalteriegel und entfernen Sie das Abdeckblech. Abbildung 88. Entfernen des Abdeckblechs für Riser 2 4. Fassen Sie die Erweiterungskarte an den Rändern an und richten Sie den Kartenrandverbinder mit dem Erweiterungskartenanschluss aus.
  • Seite 86 Abbildung 89. Installieren einer Erweiterungskarte in Riser 2 8. Richten Sie bei Riser 3 die Kabel an den Anschlüssen auf dem Riser 3 aus und drücken Sie sie nach unten, bis er fest angeschlossen ist. Abbildung 90. Anschließen von Kabeln für Riser 3 9.

  • Seite 87: M.2-Ssd-Modul

    Abbildung 91. Installieren einer Erweiterungskarte in Riser 1 Nächste Schritte 1. Schließen Sie gegebenenfalls die Kabel an die Erweiterungskarte an. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems auf Seite 24. 3. Installieren Sie alle erforderlichen Gerätetreiber für die Karte, wie in der Dokumentation der Karte beschrieben. M.2-SSD-Modul Entfernen des M.2-SSD-Moduls Voraussetzungen...

  • Seite 88: Einbauen Des M.2-Ssd-Moduls

    Abbildung 92. Entfernen des M.2-SSD-Moduls Nächste Schritte Setzen Sie das M.2-SSD-Modul wieder ein. Einbauen des M.2-SSD-Moduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 23. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems auf Seite 24.

  • Seite 89: Systembatterie

    Abbildung 93. Einbauen des M.2-SSD-Moduls Nächste Schritte 1. Installieren Sie die BOSS-Karte. Das Verfahren zum Installieren der BOSS-Karte ähnelt dem Verfahren zum Installieren der Erweiterungskarte im Erweiterungskarten-Riser. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems auf Seite 24.
  • Seite 90 Abbildung 94. Entfernen der Systembatterie 2. So installieren Sie eine neue Systembatterie: a. halten Sie die Batterie mit dem positiven Pol nach oben und schieben sie unter die Sicherungshalterungen. b. Drücken Sie den Akku in den Anschluss, bis sie einrastet. Abbildung 95.

  • Seite 91: Eingriffsschaltermodul

    b. Geben Sie im System-Setup in den Feldern Uhrzeit und Datum das richtige Datum und die richtige Uhrzeit ein. c. Klicken Sie auf Exit, um das System-Setup zu beenden. d. Lassen Sie das System für mindestens eine Stunde aus dem Gehäuse ausgebaut, um die neu eingebaute Batterie zu testen. e.

  • Seite 92: Installieren Des Eingriffsschaltermoduls

    Installieren des Eingriffsschaltermoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 23. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems auf Seite 24. Entfernen Sie den Erweiterungskarten-Riser. ANMERKUNG: Notieren Sie sich die Kabelführung, wenn Sie ein Kabel von der Systemplatine lösen. Sie müssen das Kabel später wieder korrekt verlegen, damit es nicht abgeklemmt oder gequetscht wird.

  • Seite 93: Installieren Der Ocp-Karte

    Schritte 1. Öffnen Sie den blauen Riegel, um die OCP-Karte zu lösen. 2. Schieben Sie die OCP-Karte in Richtung der Rückseite des Systems, um sie vom Anschluss auf der Systemplatine zu trennen. 3. Schieben Sie die OCP-Karte aus dem Steckplatz im System. Abbildung 98.

  • Seite 94: Versabay-Baugruppe (Stromzwischenplatine)

    Abbildung 99. Installieren der OCP-Karte Nächste Schritte Installieren Sie den Erweiterungskarten-Riser. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems auf Seite 24. Versabay-Baugruppe (Stromzwischenplatine) Versabay-Platinenansicht Abbildung 100. Versabay-Platinenanschlüsse 1. VSB-SIG1 L/R 2. VSB-GND L/R (-) Installieren und Entfernen von Systemkomponenten...

  • Seite 95: Entfernen Der Versabay-Baugruppe (Stromzwischenplatine)

    3. VSB-PWR L/R (+) Entfernen der Versabay-Baugruppe (Stromzwischenplatine) Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 23. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems auf Seite 24. Entfernen Sie das Kühlgehäuse. Entfernen Sie den Erweiterungskarten-Riser.

  • Seite 96: Netzteil

    Beim Ersetzen des Hot-Swap-fähigen Netzteils nach dem nächsten Serverstart; das neue Netzteil wird automatisch auf die gleiche Firmware und Konfiguration wie das zuvor installierte aktualisiert. Weitere Informationen über die Konfiguration von Ersatzteilen finden Sie im Handbuch für Lifecycle Controller unter https://www.dell.com/idracmanuals. Hot-Spare-Funktion Das System unterstützt die Hot-Spare-Funktion, die den mit der Netzteilredundanz verbundenen Strom-Overhead erheblich reduziert.

  • Seite 97: Netzteil Entfernen

    Weitere Informationen über das Kabelmanagement, wenn das Netzteil entfernt oder installiert wird, während sich das System in einem Rack befindet, finden Sie in der Dokumentation zum Kabelführungsarm des Systems unter https://www.dell.com/poweredgemanuals. Schritte Drücken Sie auf die Freigabevorrichtung und schieben Sie das Netzteil mithilfe des Netzteilgriffs aus dem Netzteilschacht heraus.

  • Seite 98: Entfernen Eines Netzteilplatzhalters

    Informationen über das Kabelmanagement beim Entfernen oder Installieren von Netzteilen, während sich das System im Rack befindet, finden Sie in der Dokumentation zum Zubehör für das Kabelmanagement unter www.dell.com/poweredgemanuals. 2. Verbinden Sie das Stromkabel mit dem Netzteil und mit einer Steckdose.

  • Seite 99: Einsetzen Des Netzteilplatzhalters

    Einsetzen des Netzteilplatzhalters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 23. ANMERKUNG: Installieren Sie den Netzteilplatzhalter nur im zweiten Netzteilschacht. Entfernen Sie das Netzteil. Schritte Schieben Sie den Netzteilplatzhalter korrekt ausgerichtet in den Netzteilschacht ein, bis er hörbar einrastet. Trusted Platform Module Upgrade des Trusted Platform Module Voraussetzungen...

  • Seite 100: Initialisieren Des Tpm Für Benutzer

    Abbildung 105. Installieren des TPM-Moduls Initialisieren des TPM für Benutzer Schritte 1. Initialisieren Sie das TPM. Weitere Informationen finden Sie unter Initialisieren des TPM für Benutzer. 2. Die TPM Status (TPM-Status) ändert sich zu Enabled (Aktiviert). Initialisieren des TPM 2.0 für Benutzer Schritte 1.

  • Seite 101: Einbauen Der Systemplatine

    f. Erweiterungskarten-Riser. OCP-Karte (falls installiert). Versabay-Baugruppe (Stromzwischenplatine). Seitenwandhalterungen. Trennen Sie alle Kabel von der Systemplatine. VORSICHT: Achten Sie darauf, die Systemidentifikationstaste nicht zu beschädigen, während Sie die Systemplatine aus dem System nehmen. Schritte 1. Entfernen Sie mit einem Kreuzschlitzschraubendreher (Größe 2) die Schrauben, mit denen die Systemplatine am Gehäuse befestigt ist.
  • Seite 102 Upgrade des Trusted Platform Module. 4. Wenn Sie Easy Restore nicht verwenden, importieren Sie Ihre neue oder vorhandene iDRAC-Enterprise-Lizenz. Weitere Informationen finden Sie unter iDRAC-Benutzerhandbuch verfügbar unter https://www.dell.com/idracmanuals. 5. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems auf Seite 24.

  • Seite 103: Wiederherstellen Der Service-Tag-Nummer Mit Easy Restore

    Wiederherstellen der Service-Tag-Nummer mit Easy Restore Mithilfe der Funktion "Easy Restore" können Sie Ihre Service-Tag-Nummer, Ihre iDRAC-Lizenz, die UEFI-Konfiguration und die Systemkonfigurationsdaten nach dem Austauschen der Systemplatine wiederherstellen. Alle Daten werden automatisch in einem Backup- Flash-Laufwerk gesichert. Wenn das BIOS eine neue Systemplatine erkennt und die Service-Tag-Nummer des Backup-Flash-Laufwerks abweicht, fordert das BIOS den Benutzer dazu auf, die gesicherten Daten wiederherzustellen.

  • Seite 104: Installieren Der Hinteren E/A-Karte Und Der Lom-Karte

    Schritte 1. Entfernen Sie mit einem Kreuzschlitzschraubendreher (Nr. 2) die Schrauben, mit denen die hintere E/A-Karte und die LOM-Karte an der Systemplatine befestigt sind. 2. Halten Sie die hintere E/A-Karte und die LOM-Karte an den Rändern fest und ziehen Sie daran, um sie vom Anschluss auf der Systemplatine zu trennen.
  • Seite 105 Abbildung 109. Installieren der hinteren E/A-Karte und der LOM-Karte Nächste Schritte Bauen Sie die Systemplatine ein. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems auf Seite 24. Installieren und Entfernen von Systemkomponenten...

  • Seite 106: Stromverteilungsplatine

    Stromverteilungsplatine Ansicht der Stromverteilungsplatine Abbildung 110. Anschlüsse der Leistungsverteilungsplatine 1. PDB-PSU4 2. PDB-PSU3 3. PDB-PSU2 4. PDB-MB_SIG2 5. PDB-PSU1 6. PDB-VSB_SIG1 7. PDB-RSE-SIG1 8. PDB-HPFB_SIG1 9. PDB-B_FRU 10. PDB-HPFB_SIG2 11. PDB-HPFB_PWR 12. PDB-RSE_PWR1 13. PDB-VSB_PWR_R(+) 14. PDB-VSB_GND_R(-) 15. PDB-LEAK1 16. PDB-LEAK2 17.
  • Seite 107 OCP-Karte (falls installiert). Netzteile (PSU). Systemplatine Mittlere obere Abdeckung. GPU-Kühlgehäuse. Nvidia A100 GPU-Baugruppe. Schritte 1. Entriegeln Sie die Gegenstößel, um den PDB-Fachgriff vom PDB-Fach zu lösen. Abbildung 111. Entfernen des PDB-Fachgriffs 2. Entfernen Sie die Schrauben, um die Stromversorgungskabel der Versabay-Baugruppe zu entfernen und die anderen Kabel zu trennen. Installieren und Entfernen von Systemkomponenten...
  • Seite 108 Abbildung 112. Trennen der Kabel 3. Richten Sie den Griff des PDB-Fachs am PDB-Fach aus, setzen Sie ihn ein und verriegeln Sie die Gegenstößel. Installieren und Entfernen von Systemkomponenten...
  • Seite 109 Abbildung 113. Einbauen des PDB-Fachgriffs 4. Entriegeln Sie die Gegenstößel, mit denen das PDB-Fach am Gehäuse befestigt ist, und schieben Sie das PDB-Fach zur Rückseite des Systems, um es aus dem System zu lösen. Installieren und Entfernen von Systemkomponenten...
  • Seite 110 Abbildung 114. Entfernen des PDB-Fachs 5. Heben Sie das PDB-Fach aus dem System und entriegeln Sie die Gegenstößel für die PDB-Fachgriffe. 6. Entfernen Sie alle Schrauben, um die Stromverteilungsplatine aus dem PDB-Fach zu lösen, und heben Sie sie aus dem PDB-Fach. Abbildung 115.

  • Seite 111: Installieren Der Stromverteilungsplatine (Pdb)

    Nächste Schritte Ersetzen Sie die Stromverteilungsplatine (PDB). Installieren der Stromverteilungsplatine (PDB) Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 23. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems auf Seite 24. 3.
  • Seite 112 Abbildung 117. Installieren des PDB-Fachs 5. Entriegeln Sie die Gegenstößel für den PDB-Fachgriff und lösen Sie ihn aus dem PDB-Fach. Installieren und Entfernen von Systemkomponenten...
  • Seite 113 Abbildung 118. Entfernen des PDB-Fachgriffs 6. Schließen Sie alle Kabel an und befestigen Sie die Stromversorgungskabel der Versabay-Baugruppe mit den Schrauben. Installieren und Entfernen von Systemkomponenten...
  • Seite 114 Abbildung 119. Anschließen der Kabel 7. Richten Sie den Griff des PDB-Fachs am PDB-Fach aus und verriegeln Sie die Gegenstößel. Abbildung 120. Installieren des PDB-Fachgriffs Installieren und Entfernen von Systemkomponenten...

  • Seite 115: Bedienfeld

    Nächste Schritte 1. Bauen Sie folgende Komponenten ein: a. Systemplatine. Netzteile (PSU). OCP-Karte (falls installiert). d. Prozessor. e. Kühlkörper. f. Speichermodule. g. Lüftergehäusebaugruppe. h. Kühlgehäuse. Nvidia A100 GPU-Baugruppe. GPU-Kühlgehäuse. Mittlere obere Abdeckung. 2. Schließen Sie alle Kabel an, die zuvor von den Komponenten getrennt wurden. 3.
  • Seite 116 Abbildung 121. Abnehmen der vorderen oberen Abdeckung 2. Trennen Sie das Kabel des rechten Bedienfelds und das VGA-Kabel von den entsprechenden Anschlüssen auf der Systemplatine. 3. Greifen Sie das Kabel und ziehen Sie das rechte Bedienfeld aus dem System. ANMERKUNG: Merken Sie sich, wie das Kabel verlegt ist, wenn Sie das rechte Bedienfeld aus dem System entfernen.

  • Seite 117: Installieren Des Rechten Bedienfelds

    Abbildung 122. Entfernen des rechten Bedienfelds Nächste Schritte Setzen Sie das rechte Bedienfeld wieder ein. Installieren des rechten Bedienfelds Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 23. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems auf Seite 24.
  • Seite 118 Abbildung 123. Installieren des rechten Bedienfelds 4. Ziehen Sie die 16 Schrauben, mit denen die vordere obere Abdeckung am System befestigt wird, mit einem Kreuzschlitzschraubendreher (Größe 1) fest. Abbildung 124. Anbringen der vorderen oberen Abdeckung Installieren und Entfernen von Systemkomponenten...

  • Seite 119: Entfernen Des Linken Bedienfelds

    Nächste Schritte Installieren Sie die Halterung der Seitenwand. Installieren Sie die Kühlungslüfterbaugruppe. Bringen Sie die mittlere obere Abdeckung Installieren Sie das Kühlgehäuse. 5. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems auf Seite 24. Entfernen des linken Bedienfelds Voraussetzungen 1.

  • Seite 120: Installieren Des Linken Bedienfelds

    Abbildung 126. Entfernen des linken Bedienfelds Nächste Schritte Setzen Sie das linke Bedienfeld wieder ein. Installieren des linken Bedienfelds Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 23. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems auf Seite 24.
  • Seite 121 Abbildung 127. Installieren des linken Bedienfelds 4. Ziehen Sie die 16 Schrauben, mit denen die vordere obere Abdeckung am System befestigt wird, mit einem Kreuzschlitzschraubendreher (Größe 1) fest. Abbildung 128. Anbringen der vorderen oberen Abdeckung Installieren und Entfernen von Systemkomponenten...
  • Seite 122 Nächste Schritte Installieren Sie die Halterung der Seitenwand. Installieren Sie die Kühlungslüfterbaugruppe. Bringen Sie die mittlere obere Abdeckung Installieren Sie das Kühlgehäuse. 5. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems auf Seite 24. Installieren und Entfernen von Systemkomponenten...

  • Seite 123: Kapitel 5: Jumper Und Anschlüsse

    Jumper und Anschlüsse In diesem Abschnitt finden Sie wesentliche und spezielle Informationen zu Jumpern und Switches. Außerdem werden die Anschlüsse auf den verschiedenen Platinen im System beschrieben. Mit den Jumpern auf der Systemplatine können das System deaktiviert und Kennwörter zurückgesetzt werden. Um Komponenten und Kabel korrekt zu installieren, müssen Sie in der Lage sein, die Anschlüsse auf der Systemplatine zu identifizieren.
  • Seite 124 Tabelle 20. Jumper und Anschlüsse auf der Systemplatine Element Anschluss Beschreibung SL5_CPU2_PA4_SA1 PCIe/NVMe/SATA-Anschluss 5 SL6_CPU2_PB4 PCIe/NVMe-Anschluss 6 IO_RISER4 (CPU2) Riser 4 SIG_PWR_3 GPU-Stromversorgung J_R3_PCIE_PWR Netzanschluss von Riser 3 IO_RISER3 (CPU2) Riser 3 Hinterer E/A-Anschluss Hinterer E/A-Anschluss Knopfzellenbatterie Knopfzellenbatterie Riser 2 IO_RISER2_A (CPU1) IO_RISER2_B (CPU2) OCP NIC 3.0-Anschluss...

  • Seite 125: Jumper-Einstellungen Auf Der Systemplatine

    Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.

  • Seite 126: Kapitel 6: Systemdiagnose Und Anzeigecodes

    Systemdiagnose und Anzeigecodes In diesem Abschnitt werden die Diagnoseanzeigen auf der Frontblende des Systems beschrieben, die den Systemstatus beim Systemstart wiedergeben. Themen: • Status-LED-Anzeigen • Anzeigecodes für Systemzustand und System-ID • LED-Anzeigecodes des GPU-Lüfters • iDRAC Direct-LED-Anzeigecodes • LCD-Display • NIC-Anzeigecodes •...

  • Seite 127: Anzeigecodes Für Systemzustand Und System-Id

    Tabelle 21. LED-Statusanzeigen und Beschreibungen Symbol Beschreibung Zustand Fehlerbehebung ● Der externe Luftstrom ist gestört. Wenn das Problem weiterhin besteht, finden Sie weitere Informationen im Abschnitt Wie Sie Hilfe bekommen. Stromanzeige Die Anzeige blinkt gelb, wenn Weitere Informationen zu dem jeweiligen Problem im System ein elektrischer Fehler finden Sie im Systemereignisprotokoll oder in den aufgetreten ist (z.

  • Seite 128: Led-Anzeigecodes Des Gpu-Lüfters

    Fehlermeldungen einzusehen. Informationen zu den Ereignis- und Fehlermeldungen, die von der System-Firmware und den Agenten, die Systemkomponenten überwachen, generiert werden, finden Sie unter qrl.dell.com > Nachschlagen > Fehlercode. Geben Sie den Fehlercode ein und klicken Sie dann auf Nachschlagen.

  • Seite 129: Idrac Direct-Led-Anzeigecodes

    Systems verwendet. Informationen zu den Ereignis- und Fehlermeldungen, die von der System-Firmware und den Agenten, die Systemkomponenten überwachen, generiert werden, finden Sie unter qrl.dell.com > Nachschlagen > Fehlercode. Geben Sie den Fehlercode ein und klicken Sie dann auf Nachschlagen..

  • Seite 130: Anzeigen Des Startbildschirms

    Abbildung 132. Merkmale des LCD-Display Tabelle 25. Merkmale des LCD-Display Schaltfläche Beschreibung oder Anzeige Links Bewegt den Cursor schrittweise zurück. Auswählen Wählt den vom Cursor markierten Menüeintrag aus. Rechts Bewegt den Cursor schrittweise vorwärts. Beim Durchlaufen einer Meldung: ● Drücken Sie die rechte Taste und halten Sie sie gedrückt, um die Bildlaufgeschwindigkeit zu erhöhen. ●...

  • Seite 131: Ansichtsmenü

    Beschreibung anzuzeigen. Informationen zu den Ereignis- und Fehlermeldungen, die von der System-Firmware und den Agenten, die Systemkomponenten überwachen, generiert werden, finden Sie unter qrl.dell.com > Nachschlagen > Fehlercode. Geben Sie den Fehlercode ein und klicken Sie dann auf Nachschlagen..

  • Seite 132: Netzteil-Anzeigecodes

    Tabelle 28. NIC-Anzeigecodes NIC-Anzeigecodes Zustand Die Verbindungsanzeige leuchtet grün und die Zeigt an, dass die NIC mit einem gültigen Netzwerk mit maximaler Port- Aktivitätsanzeige blinkt grün. Geschwindigkeit verbunden ist und Daten gesendet oder empfangen werden. Die Verbindungsanzeige leuchtet gelb und die Zeigt an, dass die NIC mit einem gültigen Netzwerk mit einer Aktivitätsanzeige blinkt grün.

  • Seite 133: Verwenden Der Systemdiagnose

    Verwenden der Systemdiagnose Führen Sie bei einer Störung im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Systemdiagnose ist es, die Hardware des Systems ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen.
  • Seite 134 Tabelle 30. Bedienelemente der Systemdiagnose Menü Beschreibung Ereignisprotokoll Zeigt ein Protokoll der Ergebnisse aller Tests, die auf dem System durchgeführt wurden, und die dazugehörigen Zeitstempel an. Diese Anzeige erfolgt nur dann, wenn mindestens eine Ereignisbeschreibung aufgezeichnet wurde. Systemdiagnose und Anzeigecodes...

  • Seite 135: Kapitel 7: Wie Sie Hilfe Bekommen

    Sie das entsprechende Land aus. Kontaktaufnahme mit Dell Dell stellt online-basierte und telefonische Support- und Serviceoptionen bereit. Wenn Sie nicht über eine aktive Internetverbindung verfügen, können Sie Dell Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell Produktkatalog finden.

  • Seite 136: Quick Resource Locator (Qrl) Für Das Poweredge Xe8545-System

    übermittelt diese sicher an Dell EMC. Diese Informationen werden von dem technischen Support von Dell EMC zur Behebung des Problems verwendet. ● Proaktiver Kontakt: Ein Mitarbeiter des technischen Supports von Dell EMC kontaktiert Sie bezüglich des Supportfalls und ist Ihnen bei der Behebung des Problems behilflich.
