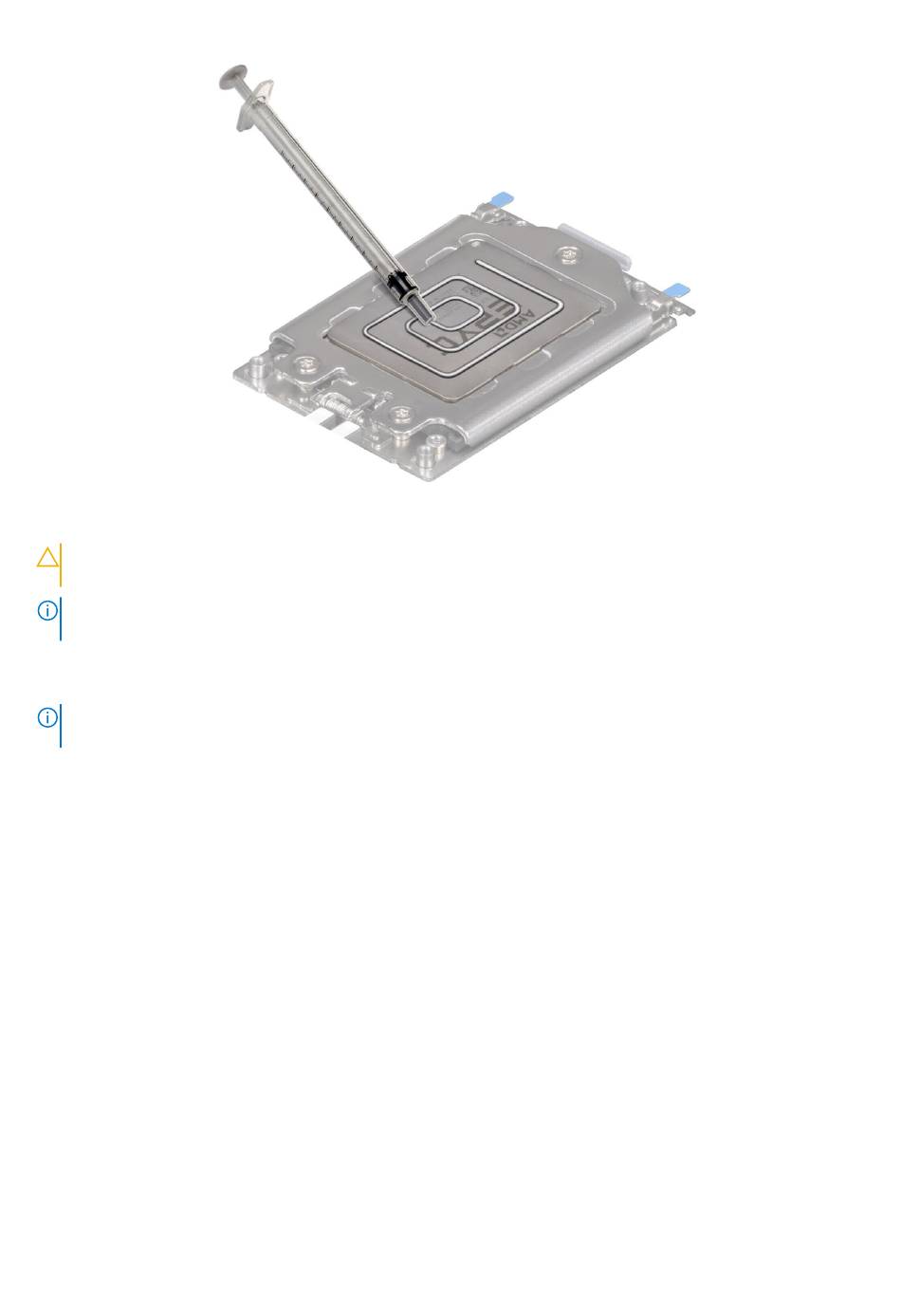

Abbildung 72. Auftragen von Wärmeleitpaste
VORSICHT:
Wenn zu viel Wärmeleitpaste aufgetragen wird, kann die überschüssige Wärmeleitpaste in Kontakt mit
dem Prozessorsockel kommen und diesen verunreinigen.
ANMERKUNG:
Die Spritze für die Wärmeleitpaste ist zum einmaligen Gebrauch bestimmt nur. Entsorgen Sie die Spritze nach
der Verwendung.
3. Richten Sie die Schrauben am Kühlkörper an den Schrauben des Abstandhalters an der Hauptplatine aus.
4. Ziehen Sie mit einem Torx-T20-Schraubendreher die unverlierbaren Schrauben in der unten angegebenen Reihenfolge an:
ANMERKUNG:
Die Nummern der unverlierbaren Schrauben sind auf dem Kühlkörper angegeben und die Schrauben werden auf
einen Drehmomentwert von 12,0 ± 1,2 lbf-in angezogen.
a. Ziehen Sie die unverlierbaren Schrauben 1 und 2 teilweise an (ungefähr 3 Umdrehungen).
b. Ziehen Sie die unverlierbaren Schrauben 3 und 4 teilweise an (ungefähr 3 Umdrehungen).
c. Ziehen Sie die selbstsichernden Schrauben 1 und 2 vollständig fest.
d. Ziehen Sie die selbstsichernden Schrauben 3 und 4 vollständig fest.
Installieren und Entfernen von Systemkomponenten
73
