Dell EMC XC Core XC450 Handbuch Für Installation Und Service
  1. Anleitungen
  2. Marken
  3. Dell Anleitungen
  4. Server
  5. EMC XC Core XC450
  6. Handbuch für installation und service
Dell EMC XC Core XC450 Handbuch Für Installation Und Service

Dell EMC XC Core XC450 Handbuch Für Installation Und Service

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

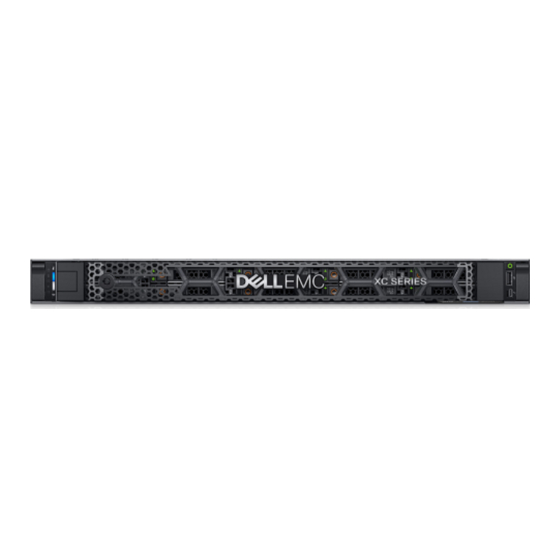

Dell EMC XC Core XC450
Handbuch für Installation und Service
September 2021

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell EMC XC Core XC450

Inhaltszusammenfassung für Dell EMC XC Core XC450

  • Seite 1 Dell EMC XC Core XC450 Handbuch für Installation und Service September 2021...
  • Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2021 - 2021 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Kapitel 1: About this document......................6 Kapitel 2: Dell EMC XC Core XC450-System – Übersicht..............7 Vorderansicht des Systems..............................7 Rückansicht des Systems..............................8 Das Systeminnere................................10 Suchen des Express-Servicecodes und der Service-Tag-Nummer................10 Etikett mit Systeminformationen............................11 Schienengrößen und Rack-Kompatibilitätsmatrix......................16 Kapitel 3: Anfängliche Systemeinrichtung und Erstkonfiguration............17 Einrichten des Systems...............................
  • Seite 4 Installieren des Eingriffsschalters..........................34 Laufwerke.....................................35 Entfernen eines Laufwerkplatzhalters........................35 Einsetzen eines Laufwerkplatzhalters.........................36 Entfernen eines Laufwerksträgers..........................36 Installieren eines Laufwerkträgers..........................37 Entfernen des Laufwerks aus dem Festplattenträger....................38 Einbau eines Laufwerks in den Laufwerksträger....................... 39 Laufwerkrückwandplatine..............................40 Laufwerkrückwandplatine............................40 Entfernen der Rückwandplatine..........................40 Installieren der Laufwerkrückwandplatine........................
  • Seite 5 Integrierte Dell-Systemdiagnose..........................106 Kapitel 8: Wie Sie Hilfe bekommen....................108 Informationen zum Recycling oder End-of-Life-Service....................108 Kontaktaufnahme mit Dell Technologies........................108 Zugriff auf Systeminformationen mithilfe von QRL...................... 108 Quick Resource Locator für das XC Core XC450-System..................109 Automatische Unterstützung mit SupportAssist......................109 Kapitel 9: Dokumentationsangebot....................

  • Seite 6: Kapitel 1: About This Document

    About this document This document provides an overview about the system, information about installing and replacing components, technical specifications, diagnostic tools, and guidelines to be followed while installing certain components. About this document...

  • Seite 7: Kapitel 2: Dell Emc Xc Core Xc450-System - Übersicht

    ● Zwei redundante Gleichstrom- oder Wechselstromversorgungseinheiten ● 4 x 3,5 Zoll-SAS, SATALaufwerke (Festplatte oder SSD). Weitere Informationen zu unterstützten Laufwerken finden Sie im Abschnitt www.dell.com/poweredgemanuals. ANMERKUNG: Alle Instanzen von SAS- bzw. SATA-Festplatten werden in diesem Dokument als „Laufwerke“ bezeichnet, sofern nicht anders angegeben.

  • Seite 8: Rückansicht Des Systems

    Hardware-/Firmware-Bestandsaufnahme und die verschiedenen Diagnoseinformationen auf Systemebene und Fehlerinformationen zusammen, die zur Fehlerbehebung am System verwendet werden können. Weitere Informationen finden Sie im Integrated Dell Remote Access Controller -Benutzerhandbuch unter https://www.dell.com/idracmanuals. Laufwerk k. A. Ermöglicht das Installieren von Laufwerken, die auf Ihrem System unterstützt werden.
  • Seite 9 Netzwerkkonnektivität. Diese NIC-Anschlüsse können auch für iDRAC freigegeben werden, wenn die iDRAC-Netzwerkeinstellungen auf den freigegebenen Modus eingestellt sind. Weitere Informationen zu den Anschlüssen finden Sie in den technischen Daten des Dell EMC XC Core XC450 auf der Produktdokumentationsseite. Dell EMC XC Core XC450-System – Übersicht...

  • Seite 10: Das Systeminnere

    Informations-Tag auch das sichere iDRAC-Standardkennwort. Wenn Sie sich für iDRAC Quick Sync 2 entschieden haben, enthält das Informations-Tag auch das OpenManage Mobile-Etikett (OMM), in dem Administratoren die PowerEdge- Server konfigurieren, überwachen und instand setzen können. Dell EMC XC Core XC450-System – Übersicht...

  • Seite 11: Etikett Mit Systeminformationen

    Das Mini-Enterprise-Service-Tag (MEST) befindet sich auf der Rückseite des Systems und enthält das Service-Tag (ST), den Express- Servicecode (Exp Svc Code) und das Herstellungsdatum (Mfg. Date). Der Express-Servicecode wird von Dell EMC verwendet, um Support-Anrufe an die entsprechenden Mitarbeiter zu leiten.
  • Seite 12 Abbildung 7. Express Service Tag Abbildung 8. Symbollegende Abbildung 9. Symbollegende Abbildung 10. LED-Funktionsweise Dell EMC XC Core XC450-System – Übersicht...
  • Seite 13 Abbildung 11. Arbeitsspeicherinformationen Dell EMC XC Core XC450-System – Übersicht...
  • Seite 14 Abbildung 12. Serviceinformationen – Übersicht über die Elektrik Dell EMC XC Core XC450-System – Übersicht...
  • Seite 15 Abbildung 13. Serviceinformationen – mechanische Übersicht Dell EMC XC Core XC450-System – Übersicht...

  • Seite 16: Schienengrößen Und Rack-Kompatibilitätsmatrix

    Abbildung 14. Systemaufgaben Schienengrößen und Rack-Kompatibilitätsmatrix Spezifische Informationen zu den Schienenlösungen, die mit Ihrem System kompatibel sind, finden Sie in der Dell EMC Enterprise Systems Rail Sizing and Rack Compatibility Matrix, verfügbar unter https://i.dell.com/sites/csdocuments/Business_solutions_engineering- Docs_Documents/en/rail-rack-matrix.pdf. Das Dokument enthält die unten aufgelisteten Informationen: ●...

  • Seite 17: Kapitel 3: Anfängliche Systemeinrichtung Und Erstkonfiguration

    Der Integrated Dell Remote Access Controller (iDRAC) wurde entwickelt, um die Arbeit von Systemadministratoren produktiver zu gestalten und die allgemeine Verfügbarkeit von Dell EMC Servern zu verbessern. iDRAC weist auf Systemprobleme hin, unterstützt Sie bei der Ausführung von Remote-Verwaltungsaufgaben und reduziert die Notwendigkeit, physisch auf das System zuzugreifen.

  • Seite 18: Optionen Zum Anmelden Beim Idrac

    Informationen zum Ermitteln der neuesten iDRAC-Version für Ihre Plattform und zur neuesten Dokumentationsversion finden Sie im KB-Artikel unter https:// www.dell.com/support/article/sln308699. iDRAC Direct Das Integrated Dell Remote Access Controller-Benutzerhandbuch unter https://www.dell.com/idracmanuals oder das systemspezifische Integrated Dell Remote Access Controller- Benutzerhandbuch finden Sie auf der https://www.dell.com/...

  • Seite 19: Optionen Zum Herunterladen Der Firmware

    ANMERKUNG: Sie müssen nach dem Einrichten der iDRAC-IP-Adresse den standardmäßigen Benutzernamen und das Kennwort ändern. Weitere Informationen zur Anmeldung am iDRAC und zu iDRAC-Lizenzen finden Sie im neuesten Integrated Dell Remote Access Controller-Benutzerhandbuch unter https://www.dell.com/idracmanuals. ANMERKUNG: Informationen zum Ermitteln der neuesten iDRAC-Version für Ihre Plattform und zur neuesten Dokumentationsversion finden Sie im KB-Artikel unter https://www.dell.com/support/article/sln308699.

  • Seite 20: Kapitel 4: Mindestanforderungen Für Post Und Validierung Der System

    Mindestanforderungen für POST und Validierung der System In diesem Abschnitt werden die Mindestanforderungen an das System und die Validierung der System des Dell Dell EMCSystem beschrieben. Themen: • Mindestkonfiguration für POST • Konfigurationsvalidierung Mindestkonfiguration für POST Die Komponenten unten sind die Mindestkonfiguration für POST: ●...

  • Seite 21: Fehlermeldungen

    Tabelle 4. Konfigurationsvalidierungsfehler (fortgesetzt) Fehler Beschreibung Mögliche Ursachen und Beispiel Empfehlungen Fehlerprotokollen gemeldet. Installieren Sie das fehlende Element (Kabel, Riser usw.). Kommunikation Ein Konfigurationselement reagiert während Seitenband-Kommunikation Kommunikationsfehler: sfehler der Ausführung einer Bestandsaufnahme des Systemmanagements Rückwandplatine 2 nicht auf iDRAC über die Ziehen Sie den Netzstrom Managementschnittstelle.

  • Seite 22: Kapitel 5: Installieren Und Entfernen Von Systemkomponenten

    Installieren und Entfernen von Systemkomponenten Die folgenden Abschnitte enthalten die Vorgehensweisen für das Ausbauen und Wiedereinbauen von Systemkomponenten. Themen: • Sicherheitshinweise • Vor der Arbeit an Komponenten im Inneren Ihres Systems • Nach der Arbeit an Komponenten im Inneren Ihres System •...

  • Seite 23: Vor Der Arbeit An Komponenten Im Inneren Ihres Systems

    Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise. ANMERKUNG: Es wird empfohlen, bei Arbeiten an Komponenten im Inneren des Systems immer eine antistatische Unterlage zu verwenden und ein Erdungsarmband zu tragen.

  • Seite 24: Optionale Frontblende

    ● 5-mm-Sechskant-Schraubendreher ● Kunststoffstift ● 1/4-Zoll-Schlitzschraubendreher ● Geerdetes Armband, das mit der Erde verbunden ist ● ESD-Matte Sie benötigen die folgenden Werkzeuge für die Montage der Kabel für eine Gleichstrom-Netzteileinheit. ● Handzange AMP 90871-1 oder gleichwertiges Werkzeug ● Tyco Electronics, 58433-3 oder ähnlich ●...

  • Seite 25: Installieren Der Frontverkleidung

    Abbildung 15. Entfernen der Frontblende mit LCD-Display Nächste Schritte Bringen Sie die Frontverkleidung wieder Installieren der Frontverkleidung Das Verfahren zum Anbringen der Frontblende mit und ohne LCD-Display ist identisch. Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Machen Sie den Schlüssel der Frontblende ausfindig und entfernen Sie ihn. ANMERKUNG: Der Schlüssel der Frontblende ist Teil des LCD-Blendenpakets.

  • Seite 26: Systemabdeckung

    Abbildung 16. Anbringen der Frontblende mit LCD-Display Systemabdeckung Entfernen der Systemabdeckung Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus. 3. Trennen Sie das System von der Netzstromversorgung und den Peripheriegeräten. Schritte 1.

  • Seite 27: Installieren Der Systemabdeckung

    Abbildung 17. Entfernen der Systemabdeckung Nächste Schritte Bringen Sie die Systemabdeckung wieder an. Installieren der Systemabdeckung Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems. 3. Vergewissern Sie sich, dass alle internen Kabel angeschlossen und korrekt verlegt sind. Achten Sie außerdem darauf, dass keine Werkzeuge oder zusätzlichen Bauteile im System zurückbleiben.

  • Seite 28: Abdeckung Der Laufwerkrückwandplatine

    Abbildung 18. Installieren der Systemabdeckung Nächste Schritte Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Abdeckung der Laufwerkrückwandplatine Entfernen der Abdeckung der Laufwerkrückwandplatine Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems.

  • Seite 29: Anbringen Der Abdeckung Der Laufwerkrückwandplatine

    Abbildung 19. Entfernen der Abdeckung der Laufwerkrückwandplatine Nächste Schritte Bringen Sie die Rückwandplatinenabdeckung wieder Anbringen der Abdeckung der Laufwerkrückwandplatine Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schritte 1. Richten Sie die Abdeckung der Rückwandplatine an den Führungsschlitzen am System aus. 2.
  • Seite 30 Abbildung 20. Anbringen der Abdeckung der Laufwerkrückwandplatine Nächste Schritte Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Installieren und Entfernen von Systemkomponenten...

  • Seite 31: Kühlgehäuse

    Kühlgehäuse Entfernen des Kühlgehäuses Voraussetzungen VORSICHT: Betreiben Sie das System niemals mit abgenommenem Kühlgehäuse. Das System kann andernfalls schnell überhitzen, was zum Abschalten des Systems und zu Datenverlust führt. 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems.

  • Seite 32: Lüfter

    Abbildung 22. Einbauen des Kühlgehäuses Nächste Schritte Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Lüfter Entfernen eines Kühlungslüfters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems.

  • Seite 33: Einsetzen Eines Kühlungslüfters

    Abbildung 23. Entfernen eines Kühlungslüfters Nächste Schritte Setzen Sie den Lüfter wieder ein. Einsetzen eines Kühlungslüfters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems. Schritte 1.

  • Seite 34: Eingriffsschaltermodul

    Nächste Schritte Bauen Sie das Kühlgehäuse wieder ein. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System. Eingriffsschaltermodul Hierbei handelt es sich um ein Teil, das nur von einem Servicetechniker ausgetauscht werden darf. Entfernen des Eingriffschaltermoduls Voraussetzungen 1.

  • Seite 35: Laufwerke

    Schritte 1. Richten Sie das Eingriffsschaltermodul aus und setzen Sie es ein, bis es fest im Steckplatz im System sitzt. 2. Ziehen Sie mit einem Kreuzschlitzschraubendreher (Nr. 1) die Schraube fest, mit der das Eingriffsschaltermodul befestigt ist. 3. Verbinden Sie das Kabel des Eingriffsschalters mit dem Anschluss auf der Systemplatine. ANMERKUNG: Verlegen Sie das Kabel beim Wiedereinbau korrekt, damit es nicht eingeklemmt oder gequetscht wird.

  • Seite 36: Einsetzen Eines Laufwerkplatzhalters

    Abbildung 27. Entfernen eines Laufwerkplatzhalters Nächste Schritte Installieren eines Laufwerks oder Ersetzen des Laufwerkplatzhalters. Einsetzen eines Laufwerkplatzhalters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Entfernen Sie gegebenenfalls die Frontblende. Schritte Schieben Sie die Laufwerkplatzhalterkarte in den Laufwerksteckplatz, bis die Entriegelungstaste einrastet. Abbildung 28.

  • Seite 37: Installieren Eines Laufwerkträgers

    VORSICHT: Bevor Sie versuchen, bei laufendem System ein Laufwerk zu entfernen oder einzusetzen, vergewissern Sie sich in der Dokumentation zur Storage-Controllerkarte, dass der Hostadapter korrekt für das Entfernen und Einsetzen von Laufwerken konfiguriert ist. VORSICHT: Um Datenverlust zu vermeiden, stellen Sie sicher, dass das Betriebssystem die Laufwerkinstallation unterstützt.

  • Seite 38: Entfernen Des Laufwerks Aus Dem Festplattenträger

    Daten enthält oder nur solche Daten, die überschrieben werden können. Sämtliche Daten auf dem Ersatzlaufwerk gehen unmittelbar nach der Installation des Laufwerks verloren. ANMERKUNG: Stellen Sie sicher, dass sich der Verschlussbügel des Laufwerkträgers in der geöffneten Position befindet, bevor Sie den Träger in den Steckplatz einsetzen.

  • Seite 39: Einbau Eines Laufwerks In Den Laufwerksträger

    Abbildung 31. Entfernen des Laufwerks aus dem Festplattenträger Nächste Schritte Installieren Sie das Laufwerk in den Laufwerksträger. Einbau eines Laufwerks in den Laufwerksträger Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. ANMERKUNG: Stellen Sie beim Einsetzen eines Laufwerks in den Laufwerkträger sicher, dass die Schrauben mit einem Anzugsmoment von 0,45 Nm (4 lb-in) angezogen werden.

  • Seite 40: Laufwerkrückwandplatine

    Abbildung 32. Einsetzen eines Laufwerks in einen Festplattenträger Nächste Schritte Installieren Sie den Laufwerkträger. Laufwerkrückwandplatine Hierbei handelt es sich um ein Teil, das nur von einem Servicetechniker ausgetauscht werden darf. Laufwerkrückwandplatine Je nach Ihrer Systemkonfiguration sind hier die für das XC450-System unterstützten Laufwerks-Rückwandplatinen aufgelistet: Tabelle 7.

  • Seite 41: Installieren Der Laufwerkrückwandplatine

    VORSICHT: Notieren Sie sich die Nummern der einzelnen Laufwerke und vermerken Sie sie vor dem Entfernen auf den jeweiligen Laufwerken, damit sie wieder an der gleichen Position eingesetzt werden können. ANMERKUNG: Das Verfahren zum Entfernen der Rückwandplatine ist für alle Rückwandplatinen-Konfigurationen ähnlich. 1.
  • Seite 42 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems. Entfernen Sie das Kühlgehäuse. Entfernen Sie die Abdeckung der Rückwandplatine. 5. Entfernen Sie alle Laufwerke. ANMERKUNG: Um eine Beschädigung der Rückwandplatine zu vermeiden, müssen Sie vor dem Ausbau der Rückwandplatine die Kabel der Bedienfelder aus den Kabelführungsklammern entfernen.

  • Seite 43: Kabelführung

    Kabelführung Abbildung 36. Kabelführung – 4 x 3,5-Zoll-Laufwerks-SAS- oder -SATA-Rückwandplatine mit optischem Laufwerk, Butterfly-Riser, BOSS und SNAPI-Riser Tabelle 8. Beschreibung der Anschlüsse für 4 x 3,5-Zoll-Laufwerks-SAS- oder -SATA-Rückwandplatine mit optischem Laufwerk, Butterfly-Riser, BOSS und SNAPI-Riser BP_PWR_1 (Stromanschluss auf der Rückwandplatine) SIG_PWR_1 (Stromanschluss der Hauptplatine) CTRL_DST_PA1 (fPERC-Anschluss auf der Rückwandplatine) SL3_CPU1_PB2 (Signalanschluss auf der Hauptplatine,...

  • Seite 44: Systemspeicher

    Abbildung 37. Kabelführung – 4 x 3,5-Zoll-Laufwerks-SATA-Rückwandplatine mit optischem Laufwerk, Butterfly-Riser, BOSS und SNAPI-Riser Tabelle 9. Beschreibung der Anschlüsse für 4 x 3,5-Zoll-Laufwerks-SATA-Rückwandplatine mit optischem Laufwerk, Butterfly-Riser, BOSS und SNAPI-Riser BP_PWR_1 (Stromanschluss auf der Rückwandplatine) SIG_PWR_1 (Stromanschluss der Hauptplatine) BP_DST_SA1 (SATA-Anschluss der Rückwandplatine, SL9_PCH_SA1 (Signalanschluss auf der Hauptplatine, Kabelmarkierung BP SA1) Kabelmarkierung MB SL9)

  • Seite 45: Allgemeine Richtlinien Zur Installation Von Speichermodulen

    Abbildung 38. Position der Speichersockel Tabelle 11. Unterstützte Speichermatrix DIMM-Typ Rang Kapazität DIMM-Nennspannung und Betriebsgeschwindigkeit Geschwindigkeit für DIMMs pro Kanal (DPC) RDIMM 8 GB DDR4 (1,2 V), 2933 MT/s 2933 MT/s 16 GB / 32 GB / 64 GB DDR4 (1,2 V), 2933 MT/s 2933 MT/s Allgemeine Richtlinien zur Installation von Speichermodulen Um eine optimale Leistung des Systems zu gewährleisten, beachten Sie bei der Konfiguration des Systemspeichers die folgenden...

  • Seite 46: Entfernen Eines Speichermoduls

    ○ In einem Einzelprozessorsystem stehen die Sockel A1 bis A8 zur Verfügung. ○ In einem Zweiprozessorsystem stehen die Sockel A1 bis A8 und die Sockel B1 bis B8 zur Verfügung. ● Im Optimizer Mode (Optimierter Modus) arbeiten die DRAM-Controller unabhängig im 64-Bit-Modus und bieten eine optimierte Speicherleistung.

  • Seite 47: Installieren Eines Speichermoduls

    Abbildung 39. Entfernen eines Speichermoduls Nächste Schritte Setzen Sie das Speichermodul wieder ein. 2. Wenn Sie das Modul dauerhaft entfernen, installieren Sie eine Speichermodul-Platzhalterkarte. Die Vorgehensweise zum Einbau einer Speichermodul-Platzhalterkarte ist Identisch zum Einbau von Speichermodulen. ANMERKUNG: Wenn Sie Ihr System mit einem Prozessor betreiben, installieren Sie Speichermodulplatzhalter in den Speichersockeln von Prozessor 2.

  • Seite 48: Prozessor Und Kühlkörpermodul

    VORSICHT: Üben Sie keinen Druck auf die Mitte des Speichermoduls aus; üben Sie auf beide Enden des Speichermoduls einen gleichmäßigen Druck aus. 4. Drücken Sie das Speichermodul mit beiden Daumen nach unten, bis die Auswurfhebel einrasten. Wenn das Speichermodul korrekt im Sockel eingesetzt ist, sind die Entriegelungshebel so ausgerichtet wie bei den anderen Sockeln mit installierten Speichermodulen.
  • Seite 49 a. Lösen Sie die erste Schraube mit drei Umdrehungen. b. Lösen Sie zuerst die Schraube diagonal gegenüber der zuvor gelösten Schraube. c. Wiederholen Sie den Vorgang für die beiden verbleibenden Schrauben. d. Kehren Sie zur ersten Schraube zurück und lösen Sie sie vollständig. 2.

  • Seite 50: Entfernen Des Prozessors Vom Prozessor- Und Kühlkörpermodul

    Abbildung 42. Entfernen des Prozessor- und Kühlkörpermoduls Nächste Schritte Entfernen Sie den Prozessor vom Prozessor- und Kühlkörper-Modul. Entfernen des Prozessors vom Prozessor- und Kühlkörpermodul Voraussetzungen WARNUNG: Entfernen Sie den Prozessor nur dann aus dem Prozessor- und Kühlkörpermodul (PHM), wenn Sie den Prozessor oder Kühlkörper austauschen.
  • Seite 51 Abbildung 43. Heben Sie den TIM-Hebel an Abbildung 44. Ausrichten der Markierungen von Stift 1 des Prozessors am Fach ANMERKUNG: Stellen Sie sicher, dass der TIM-Hebel wieder in seine ursprüngliche Position zurückkehrt. 4. Halten Sie mit Daumen und Zeigefinger zuerst die Freigabelasche des Trägers am Anschluss für Kontaktstift 1 fest, ziehen Sie die Spitze der Freigabelasche des Trägers heraus und heben Sie den Träger teilweise vom Kühlkörper ab.

  • Seite 52: Installieren Des Prozessors In Einem Prozessor- Und Kühlkörpermodul

    Abbildung 45. Entfernen des Prozessorträgers Nächste Schritte Austausch des Prozessors im Prozessor- und Kühlkörpermodul (PHM). Installieren des Prozessors in einem Prozessor- und Kühlkörpermodul Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems.
  • Seite 53 Abbildung 46. Installieren des Prozessorträgers 3. Richten Sie den Prozessor am Prozessorträger aus, indem Sie den Träger mit den Fingern an allen vier Seiten drücken, bis er einrastet. ANMERKUNG: Stellen Sie sicher, dass der Prozessor fest am Prozessorträger befestigt ist. Abbildung 47.
  • Seite 54 Abbildung 48. Aufbringen der Wärmeleitpaste VORSICHT: Wenn zu viel Wärmeleitpaste aufgetragen wird, kann die überschüssige Wärmeleitpaste in Kontakt mit dem Prozessorsockel kommen und diesen verunreinigen. ANMERKUNG: Die Spritze für die Wärmeleitpaste ist nur für die einmalige Verwendung bestimmt. Entsorgen Sie die Spritze nach ihrer Verwendung.

  • Seite 55: Installieren Des Prozessor- Und Kühlkörpermoduls

    ANMERKUNG: Stellen Sie sicher, dass die Verriegelungsfunktionen des Prozessorträgers und des Kühlkörpers während der Montage ausgerichtet sind. Abbildung 50. Setzen des Kühlkörpers auf den Prozessor ein Nächste Schritte Installieren Sie das Prozessor- und Kühlkörpermodul. Bauen Sie das Kühlgehäuse wieder ein. 3.
  • Seite 56 ANMERKUNG: Stellen Sie sicher, dass der Prozessor und der Kühlkörper parallel zur Systemplatine gehalten werden, um Beschädigungen an den Komponenten zu vermeiden. Abbildung 51. Installieren des Prozessor- und Kühlkörpers (PHM) 3. Stellen Sie die neigungssicheren Drähte in die verriegelte Position (nach außen) ein und ziehen Sie dann mithilfe des Torx- Schraubendrehers (T30) die Schrauben (8 in-lbf) auf dem Kühlkörper in der folgenden Reihenfolge fest: a.

  • Seite 57: Erweiterungskarten Und Erweiterungskarten-Riser

    Wenn ein Erweiterungskarten-Riser nicht unterstützt wird oder fehlt, wird ein Ereignis im iDRAC Lifecycle Controller erfasst. Das System kann dennoch eingeschaltet werden. Sollte es jedoch zu einer F1/F2-Unterbrechung mit einer Fehlermeldung kommen, finden Sie weitere Informationen im Abschnitt Troubleshooting expansion cards im Dokument Dell EMC PowerEdge Servers Troubleshooting Guide unter https://www.dell.com/poweredgemanuals.

  • Seite 58: Richtlinien Zum Einsetzen Von Erweiterungskarten

    Richtlinien zum Einsetzen von Erweiterungskarten Abbildung 53. Anschlüsse für Erweiterungskarten-Steckplätze 1. Riser 2 (Steckplatz 3) 2. Riser 1 (Steckplatz 1) Die folgende Tabelle beschreibt die Konfigurationen des Erweiterungskarten-Risers: Tabelle 13. Erweiterungskarten-Riser-Konfigurationen Konfigurationen Erweiterungska PCIe- Steuern des Höhe Länge Steckplatzbreit rten-Riser Steckplätze Prozessors Konfiguration 0.

  • Seite 59: Steckplatzpriorität

    Steckplatzpriorität erhalten. Alle anderen Erweiterungskarten müssen nach Kartenpriorität und in der Reihenfolge der Steckplatzpriorität installiert werden. Tabelle 14. Konfiguration 0: R1 Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Dell serielles Anschlussmodul (LP) Intel (NIC: 100 Gb) Broadcom (NIC: 25 Gb) Intel (NIC: 25 Gb) Mellanox (NIC: 25 Gb) Installieren und Entfernen von Systemkomponenten...
  • Seite 60 Dell BOSS-S1-Modul Integrierter Steckplatz Tabelle 16. Konfiguration 2: R1 Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Dell serielles Anschlussmodul (LP) Intel (NIC: 100 Gb) Broadcom (NIC: 25 Gb) Intel (NIC: 25 Gb) Mellanox (NIC: 25 Gb) Broadcom (NIC: 10 Gb) Intel (NIC: 10 Gb)

  • Seite 61: Entfernen Der Erweiterungskarten-Riser

    Mellanox (OCP: 25 Gb) Integrierter Steckplatz Broadcom (OCP: 10 Gb) Integrierter Steckplatz Intel (OCP: 10 Gb) Integrierter Steckplatz Dell BOSS-S1-Modul Integrierter Steckplatz Entfernen der Erweiterungskarten-Riser Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems.

  • Seite 62: Installieren Der Erweiterungskarten-Riser

    Abbildung 57. Entfernen des Riser 2c Nächste Schritte Setzen Sie die Erweiterungskarten-Riser wieder ein. Installieren der Erweiterungskarten-Riser Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems. Entfernen Sie das Kühlgehäuse.
  • Seite 63 Abbildung 58. Einsetzen des Riser 1 2. Lösen Sie für Riser 2c die blaue Verriegelung und halten Sie die Griffstellen fest, um den Erweiterungskarten-Riser am Anschluss und dem Riser-Führungsstift auf der Hauptplatine auszurichten. Senken Sie den Erweiterungskarten-Riser ab, bis der Anschluss des Erweiterungskarten-Risers vollständig im Anschluss sitzt.

  • Seite 64: Entfernen Der Erweiterungskarte Aus Dem Erweiterungskarten-Riser

    Entfernen der Erweiterungskarte aus dem Erweiterungskarten-Riser Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems. Entfernen Sie das Kühlgehäuse. Entfernen Sie den Erweiterungskarten-Riser. Schritte 1. Ziehen und heben Sie die Lasche des Kartenrückhalteriegels an, um sie zu öffnen. 2.

  • Seite 65: Installieren Einer Erweiterungskarte Im Erweiterungskarten-Riser

    ANMERKUNG: Der Einbau eines Abdeckblechs über einem leeren Erweiterungskarten-Steckplatz ist erforderlich, damit die FCC-Zertifizierung (Federal Communications Commission) des Systems beibehalten wird. Die Abdeckungen halten auch Staub und Schmutz vom System fern und helfen, die korrekte Kühlung und den Luftstrom innerhalb des Systems aufrechtzuerhalten. ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte.
  • Seite 66 Schritte 1. Ziehen und heben Sie die Lasche des Kartenrückhalteriegels an, um sie zu öffnen. 2. Entfernen Sie gegebenenfalls das Abdeckblech. ANMERKUNG: Bewahren Sie das Abdeckblech für die zukünftige Verwendung auf. Das Installieren von Abdeckblechen über leeren Erweiterungskartensteckplätzen ist erforderlich, um die Funkentstörbestimmungen (Federal Communications Commission, FCC) des Systems einzuhalten.

  • Seite 67: Optionaler Serieller Com-Anschluss

    Sie das System eingeschaltet haben, die neue Karte automatisch auf die gleiche Firmware und Konfiguration der fehlerhaften aktualisiert. Weitere Informationen zur Teileaustauschkonfiguration finden Sie im Lifecycle Controller-Benutzerhandbuch unter https://www.dell.com/idracmanuals. Optionaler serieller COM-Anschluss Hierbei handelt es sich um ein Teil, das nur von einem Servicetechniker ausgetauscht werden darf.

  • Seite 68: Entfernen Des Seriellen Com-Anschlusses

    Entfernen des seriellen COM-Anschlusses Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems. Entfernen Sie das Kühlgehäuse. Schritte Heben Sie den Erweiterungskarten-Riser (Riser 1, Riser 2c) an und trennen Sie das Kabel des seriellen COM-Anschlusses vom Hauptplatinenanschluss.

  • Seite 69: Installieren Des Seriellen Com-Anschlusses

    Abbildung 69. Einbauen des PCIe-Platzhalters Nächste Schritte Setzen Sie den seriellen COM-Port wieder ein. Installieren des seriellen COM-Anschlusses Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems.

  • Seite 70: Boss S1-Karte

    2. Schieben und verriegeln Sie den seriellen COM-Anschluss im Erweiterungskarten-Riser. 3. Verbinden Sie das Kabel des seriellen COM-Anschlusses mit dem seriellen Anschluss. Abbildung 71. Installieren des seriellen COM-Anschlusses Nächste Schritte Installieren Sie den Erweiterungskarten-Riser. Bauen Sie das Kühlgehäuse wieder ein. 3.

  • Seite 71: Installieren Des M.2 Boss-Risers

    Abbildung 72. Entfernen des M.2 BOSS-Risers Nächste Schritte Setzen Sie den M.2-BOSS-Riser wieder ein. Installieren des M.2 BOSS-Risers Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems.

  • Seite 72: Entfernen Der M.2-Boss-Karte Aus Dem M.2-Boss-Riser

    Abbildung 73. Installieren des M.2 BOSS-Risers Nächste Schritte Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen der M.2-BOSS-Karte aus dem M.2-BOSS-Riser Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems.

  • Seite 73: Installieren Der M.2-Boss-Karte In Den M.2-Boss-Riser

    Abbildung 74. Entfernen der M.2-BOSS-Karte aus dem M.2-BOSS-Riser Nächste Schritte Instalieren Sie gegebenenfalls eine BOSS-Karte in den M.2-BOSS-Riser. Installieren der M.2-BOSS-Karte in den M.2-BOSS-Riser Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems.

  • Seite 74: Entfernen Des M.2-Ssd-Moduls

    Nächste Schritte 1. Installieren Sie gegebenenfalls M.2-BOSS-Riser. 2. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen des M.2-SSD-Moduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems.

  • Seite 75: Optionale Ocp-Karte

    3. Befestigen Sie das M.2-SSD-Modul mithilfe des Kreuzschlitzschraubendrehers (Größe 1) mit der Schraube an der M.2-BOSS-Karte. ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Reihenfolge. Abbildung 77. Einbauen des M.2-SSD-Moduls Nächste Schritte Instalieren Sie gegebenenfalls die M.2-BOSS-Karte in den M.2-BOSS-Riser.

  • Seite 76: Installieren Der Ocp-Karte

    Abbildung 78. Entfernen der OCP-Karte Nächste Schritte Setzen Sie die OCP-Karte ein. Installieren der OCP-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems. Entfernen Sie den Erweiterungskarten-Riser.

  • Seite 77: Vorderseitig Montiertes Perc-Frontmodul

    2. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Vorderseitig montiertes PERC-Frontmodul Hierbei handelt es sich um ein Teil, das nur von einem Servicetechniker ausgetauscht werden darf. Entfernen des vorderseitig montierten PERC-Frontmoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2.

  • Seite 78: Systembatterie

    2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems. Entfernen Sie die Abdeckung der Laufwerkrückwandplatine. 4. Sofern installiert, entfernen Sie das Kühlgehäuse. 5. Verlegen Sie das Kabel ordnungsgemäß, damit es nicht abgeklemmt oder gequetscht wird. Schritte 1.
  • Seite 79 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems. Entfernen Sie den Erweiterungskarten-Riser. 4. Trennen Sie gegebenenfalls Strom- und Datenkabel von der/den Erweiterungskarte(n). Schritte 1. So entfernen Sie die Batterie: a.

  • Seite 80: Vga-Modul

    Abbildung 83. Installieren der Systembatterie Nächste Schritte Installieren Sie gegebenenfalls den Erweiterungskarten-Riser und schließen Sie die Kabel an die Erweiterungskarte(n) an. 2. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. 3. Vergewissern Sie sich, dass die Batterie ordnungsgemäß funktioniert, indem Sie die folgenden Schritte durchführen: a.

  • Seite 81: Installieren Des Vga-Moduls

    Schritte 1. Entfernen Sie mit dem Kreuzschlitzschraubendreher (Nr. 1) die Schraube am VGA-Modul. 2. Ziehen Sie das Modul aus dem System. Abbildung 84. Entfernen des VGA-Moduls Nächste Schritte Ersetzen Sie das VGA-Modul. Installieren des VGA-Moduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im entsprechenden Abschnitt.

  • Seite 82: Netzteil

    Beim Ersetzen des Hot-Swap-fähigen Netzteils nach dem nächsten Serverstart; das neue Netzteil wird automatisch auf die gleiche Firmware und Konfiguration wie das zuvor installierte aktualisiert. Weitere Informationen über die Konfiguration von Ersatzteilen finden Sie im Handbuch für Lifecycle Controller unter https://www.dell.com/idracmanuals. Hot-Spare-Funktion Das System unterstützt die Hot-Spare-Funktion, die den mit der Netzteilredundanz verbundenen Strom-Overhead erheblich reduziert.

  • Seite 83: Entfernen Eines Netzteils

    3. Entfernen Sie das Kabel aus dem Riemen am Netzteilgriff. 4. Lösen und heben Sie den optionalen Kabelführungsarm an, falls er beim Entfernen des Netzteils im Weg ist. Informationen über den Kabelführungsarm finden Sie in der Dokumentation zum Rack unter https://www.dell.com/poweredgemanuals. Schritte Drücken Sie auf den Entriegelungsriegel, und schieben Sie das Netzteil mithilfe des Griffs aus dem Netzteilschacht heraus.

  • Seite 84: Stromzwischenplatine

    Abbildung 87. Installieren einer Netzteileinheit Nächste Schritte 1. Wenn Sie den Kabelführungsarm gelöst haben, befestigen Sie ihn wieder. Informationen über den Kabelführungsarm finden Sie in der Dokumentation Ihres System-Racks unter https://www.dell.com/poweredgemanuals. 2. Verbinden Sie das Stromkabel mit dem Netzteil und mit einer Steckdose. VORSICHT: Befestigen Sie das Kabel beim Anschließen an das Netzteil mit dem Band am Netzteil.

  • Seite 85: Installieren Der Stromzwischenplatine

    Schritte 1. Entfernen Sie mit einem Kreuzschlitzschraubendreher (Nr. 2) die Schrauben, mit denen die Stromzwischenplatine am System befestigt ist. ANMERKUNG: Achten Sie auf die Verlegung der Kabel, wenn Sie sie vom System entfernen. 2. Heben Sie die Stromzwischenplatine aus dem System heraus. Abbildung 88.

  • Seite 86: Hauptplatine

    Abbildung 89. Installieren der Stromzwischenplatine 3. Schließen Sie alle erforderlichen Kabel wieder an. Nächste Schritte Tauschen Sie die PSU aus. Bauen Sie das Kühlgehäuse wieder ein. 3. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems.

  • Seite 87: Einbauen Der Hauptplatine

    VORSICHT: Achten Sie darauf, die Systemidentifikationstaste nicht zu beschädigen, während Sie die Systemplatine aus dem System nehmen. Schritte 1. Fassen Sie den Hauptplatinenhalter an, heben Sie die Hauptplatine an und schieben Sie sie in Richtung der Gehäusevorderseite. 2. Neigen Sie die Hauptplatine, und heben Sie sie aus dem Gehäuse. Abbildung 90.

  • Seite 88: Wiederherstellen Des Systems Mit Easy Restore

    Upgrade des Trusted Platform Module. 4. Wenn Sie Easy Restore nicht verwenden, importieren Sie Ihre neue oder vorhandene iDRAC Enterprise-Lizenz. Weitere Informationen finden Sie im iDRAC-Benutzerhandbuch unter https://www.dell.com/idracmanuals. 5. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems.

  • Seite 89: Modul Vertrauenswürdige Plattform

    Info über diese Aufgabe Nachfolgend finden Sie eine Liste der verfügbaren Optionen: ● Drücken Sie auf J, um die Service-Tag-Nummer, die Lizenz und die Diagnoseinformationen wiederherzustellen. ● Drücken Sie N, um zu den Lifecycle Controller-basierten Wiederherstellungsoptionen zu navigieren. ● Drücken Sie F10, um Daten aus einem zuvor erstellten Hardwareserver-Profil wiederherzustellen. ANMERKUNG: Nach dem Abschluss der Wiederherstellung werden Sie vom BIOS aufgefordert, die Systemkonfigurationsdaten wiederherzustellen.

  • Seite 90: Installieren Des Tpm-Moduls

    Entfernen des TPM Schritte 1. Suchen Sie den TPM-Anschluss auf der Systemplatine. 2. Drücken Sie das Modul nach unten und entfernen Sie die Schraube mit dem Sicherheits-Torx 8-Schraubendreherbit, das mit dem TPM-Modul geliefert wurde. 3. Schieben Sie das TPM-Modul aus seinem Anschluss heraus. 4.

  • Seite 91: Bedienfeld

    Bedienfeld Hierbei handelt es sich um ein Teil, das nur von einem Servicetechniker ausgetauscht werden darf. Entfernen des linken Bedienfelds Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems.

  • Seite 92: Installieren Des Linken Bedienfelds

    Installieren des linken Bedienfelds Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems. Entfernen Sie die Frontblende. 4. Entfernen Sie die Abdeckung der Rückwandplatine. Entfernen Sie das Kühlgehäuse.

  • Seite 93: Entfernen Des Rechten Bedienfelds

    Entfernen des rechten Bedienfelds Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems. Entfernen Sie die Frontblende. 4. Entfernen Sie die Abdeckung der Rückwandplatine. Entfernen Sie das Kühlgehäuse.
  • Seite 94 Schritte 1. Führen Sie das Bedienfeldkabel durch die Verriegelung, die Seitenwand des Systems und schieben Sie das Kabel in die Klammer. ANMERKUNG: Verlegen Sie das Kabel ordnungsgemäß, damit es nicht abgeklemmt oder gequetscht wird. 2. Richten Sie das rechte Bedienfeld am Schlitz im System aus und setzen Sie sie ein. 3.

  • Seite 95: Kapitel 6: Jumper Und Anschlüsse

    Jumper und Anschlüsse In diesem Abschnitt finden Sie einige grundlegende und spezielle Informationen zu Jumpern und Switches. Außerdem werden die Anschlüsse auf den verschiedenen Platinen im System beschrieben. Jumper auf der Systemplatine helfen dabei, das System zu deaktivieren und Kennwörter zurückzusetzen. Um Komponenten und Kabel korrekt zu installieren, müssen Sie in der Lage sein, die Anschlüsse auf der Systemplatine zu identifizieren.

  • Seite 96: Jumper-Einstellungen Auf Der Hauptplatine

    4. OCP NIC 3.0-Anschluss 5. TPM-Anschluss 6. IDSDM- oder Interner USB-Anschluss 7. Serieller Anschluss 8. BOSS Riser-Steckplatz (PCH) 9. Vorderseiten-VGA 10. Jumper 11. Riser 1-Anschluss (Prozessor 1) 12. SATA-Anschluss S9 (SL9_PCH_SA1) 13. optisches Laufwerk (ODD) 14. Rechtes Bedienfeld 15. DIMMs für Prozessor 1 Kanäle A, B, C, D 16.
  • Seite 97 Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 98: Kapitel 7: Systemdiagnose Und Anzeigecodes

    Systemdiagnose und Anzeigecodes In diesem Abschnitt werden die Diagnoseanzeigen auf der Frontblende des Systems beschrieben, die den Systemstatus während des Systemstarts anzeigen. Die folgenden Abschnitte enthalten Informationen über die Gehäuse-LEDs und Anzeigecodes für das XC Core XC450-System. Themen: • Status-LEDs •...

  • Seite 99: Anzeigecode Für Systemzustand Und System-Id

    Tabelle 19. Status-LEDs und Beschreibungen (fortgesetzt) Symbol Beschreibung Zustand Fehlerbehebung ● Die Umgebungstemperatur ist zu hoch. ● Der externe Luftstrom ist gestört. Wenn das Problem weiterhin besteht, lesen Sie den Abschnitt Wie Sie Hilfe bekommen. Stromanzeige Die Anzeige leuchtet stetig gelb, Überprüfen Sie das Systemereignisprotokoll oder lesen wenn in dem System ein elektrischer Sie die Systemmeldungen für das jeweilige Problem.

  • Seite 100: Idrac Quick Sync 2-Anzeigecodes

    Fehlermeldungen zu erhalten. Für Informationen zu den Ereignis- und Fehlermeldungen, die von der System-Firmware und den Agenten, die die Systemkomponenten überwachen, generiert werden, gehen Sie zu qrl.dell.comSuche > Fehlercode, geben Sie den Fehlercode ein und klicken Sie dann auf Nachschlagen.

  • Seite 101: Idrac Direct-Led-Anzeigecodes

    Systems verwendet werden. Informationen zu den Ereignis- und Fehlermeldungen, die von der System-Firmware und den Agenten, die Systemkomponenten überwachen, generiert werden, finden Sie unter qrl.dell.com > Nachschlagen > Fehlercode. Geben Sie den Fehlercode ein und klicken Sie dann auf Nachschlagen..

  • Seite 102: Anzeigen Des Startbildschirms

    Simple aus, um LCD-Fehlermeldungen in einer vereinfachten benutzerfreundlichen Beschreibung anzuzeigen. Informationen zu den Ereignis- und Fehlermeldungen, die von der System-Firmware und den Agenten, die Systemkomponenten überwachen, generiert werden, finden Sie unter qrl.dell.com > Nachschlagen > Fehlercode. Geben Sie den Fehlercode ein und klicken Sie dann auf Nachschlagen..

  • Seite 103: Stromversorgung

    Tabelle 25. Ansichtsmenü Option Beschreibung iDRAC-IP Zeigt die IPv4- oder IPv6-Adressen für iDRAC9 an. Zu den Adressen zählen DNS (Primär und Sekundär), Gateway, IP und Subnet (kein Subnet bei IPv6). Anzeige der MAC-Adressen für iDRAC-, iSCSI-, oder Netzwerkgeräte. Name Zeigt den Namen für Host, Modell oder Nutzerzeichenfolge für das System an. Nummer Anzeige der Systemkennnummer oder der Service-Tag-Nummer des Systems.
  • Seite 104 Abbildung 102. Statusanzeige des Wechselstrom-Netzteils 1. Wechselstrom-Netzteilgriff 2. Sockel 3. Entriegelungsriegel Tabelle 27. Statusanzeigecodes beim Wechselstrom-Netzteil Betriebsanzeigecodes Zustand Grün Eine zulässige Energiequelle ist mit dem Netzteil verbunden und das Netzteil ist in Betrieb. Gelb blinkend Zeigt ein Problem mit dem Netzteil. Nicht eingeschaltet Zeigt an, dass kein Strom am Netzteil anliegt.

  • Seite 105: Laufwerksanzeigecodes

    Tabelle 27. Statusanzeigecodes beim Wechselstrom-Netzteil (fortgesetzt) Betriebsanzeigecodes Zustand VORSICHT: Wechselstrom-Netzteile unterstützen sowohl 240-V- als auch 120-V-Eingangsspannungen, mit Ausnahme von Titanium-Netzteilen, die nur 240 V unterstützen. Wenn zwei identische Netzteile verschiedene Eingangsspannungen empfangen, können sie verschiedene Wattleistungen ausgeben und eine Nichtübereinstimmung auslösen. Tabelle 28.

  • Seite 106: Verwenden Der Systemdiagnose

    Sekunden Verwenden der Systemdiagnose Führen Sie bei Störungen im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Systemdiagnose ist es, die Hardware des Systems ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen.

  • Seite 107: Ausführen Der Integrierten Systemdiagnose Über Den Dell Lifecycle Controller

    ● Fehlermeldungen über Probleme während des Testvorgangs anzeigen Ausführen der integrierten Systemdiagnose über den Dell Lifecycle Controller Schritte 1. Wenn das System startet, drücken Sie die Taste F10. 2. Klicken Sie auf Hardwarediagnose→ Hardwarediagnose ausführen. Das Fenster ePSA-Systemüberprüfung vor dem Start wird angezeigt und listet alle Geräte auf, die im System erkannt wurden. Die Diagnose beginnt mit der Ausführung der Tests an allen erkannten Geräten.

  • Seite 108: Kapitel 8: Wie Sie Hilfe Bekommen

    Sie können den Quick Resource Locator (QRL) auf dem Informations-Tag auf der Vorderseite des XC450-Systems verwenden, um auf Informationen über Dell EMC XC Core XC450 zuzugreifen. Es gibt auch einen weiteren QRL für den Zugriff auf Produktinformationen auf der Rückseite der Systemabdeckung.

  • Seite 109: Quick Resource Locator Für Das Xc Core Xc450-System

    Abbildung 104. Quick Resource Locator für das XC Core XC450-System Automatische Unterstützung mit SupportAssist Dell EMC SupportAssist ist ein optionales Dell EMC Services-Angebot, mit dem der technische Support für Dell EMC Server, Storage und Netzwerkgeräte automatisiert wird. Wenn Sie eine SupportAssist-Anwendung in Ihrer IT-Umgebung installieren und einrichten, profitieren Sie von den folgenden Vorteilen: ●...

  • Seite 110: Kapitel 9: Dokumentationsangebot

    In diesem Abschnitt finden Sie Informationen zum Dokumentationsangebot für Ihr System. So rufen Sie das Dokument auf, das in der Dokumentationsangebot-Tabelle aufgeführt ist: ● Gehen Sie auf der Dell EMC Support-Website folgendermaßen vor: 1. Klicken Sie auf den Link, der sich in der Pfad-Spalte der Tabelle befindet.
  • Seite 111 „Methoden zum Herunterladen von Firmware und Treibern“ in diesem Dokument. Systemverwaltung Weitere Informationen zur Systems Management www.dell.com/poweredgemanuals Software von Dell finden Sie im Benutzerhandbuch „Dell OpenManage Systems Management Overview Guide“ (Übersichtshandbuch für Dell OpenManage Systems Management). Weitere Informationen zu Einrichtung, www.dell.com/openmanagemanuals...

Inhaltsverzeichnis
