Schritt 1
Montage der hinteren Füße
Hintere Füße
Beltbaugruppe

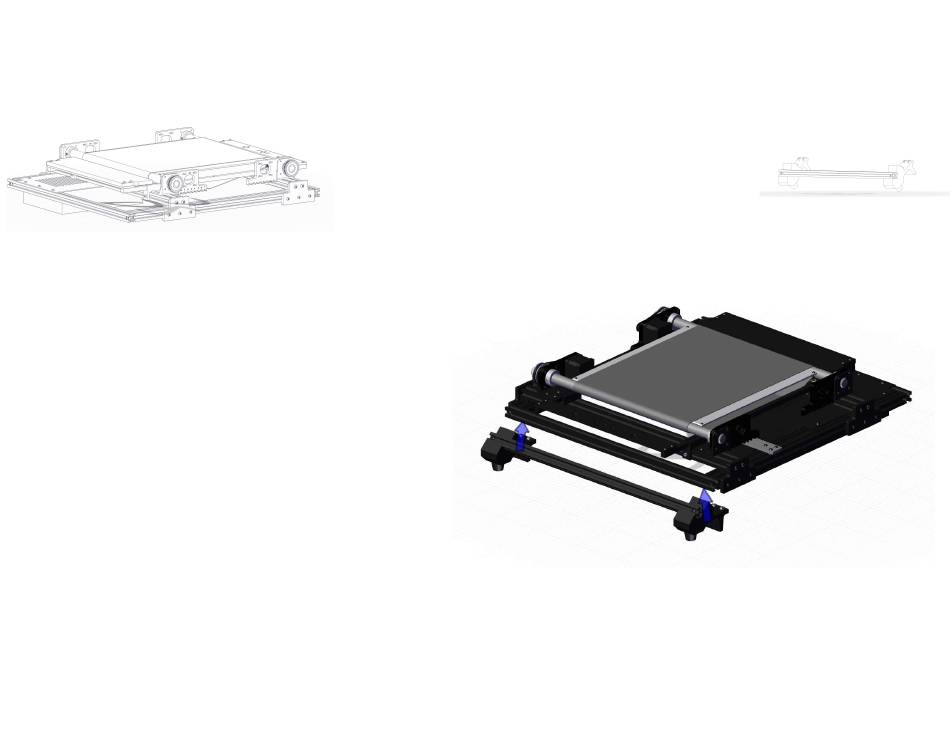

Zuerst müssen die Füße an der
vormontierten Beltbaugruppe befestigt werden. Die
hinteren Füße sind bereits an einem Aluminiumprofil
befestigt und werden - wie im Bild zu sehen ist - auf
die hintere Seite der Beltbaugruppe montiert. Dies
geht am einfachsten, wenn man die Beltbaugruppe
auf die Seite legt und so die M4x12-Schrauben von
unten festziehen kann. Die hinteren Füße müssen so
platziert werden, dass sie die Unterseite der hinteren
Spannführungen berühren.
