Schritte

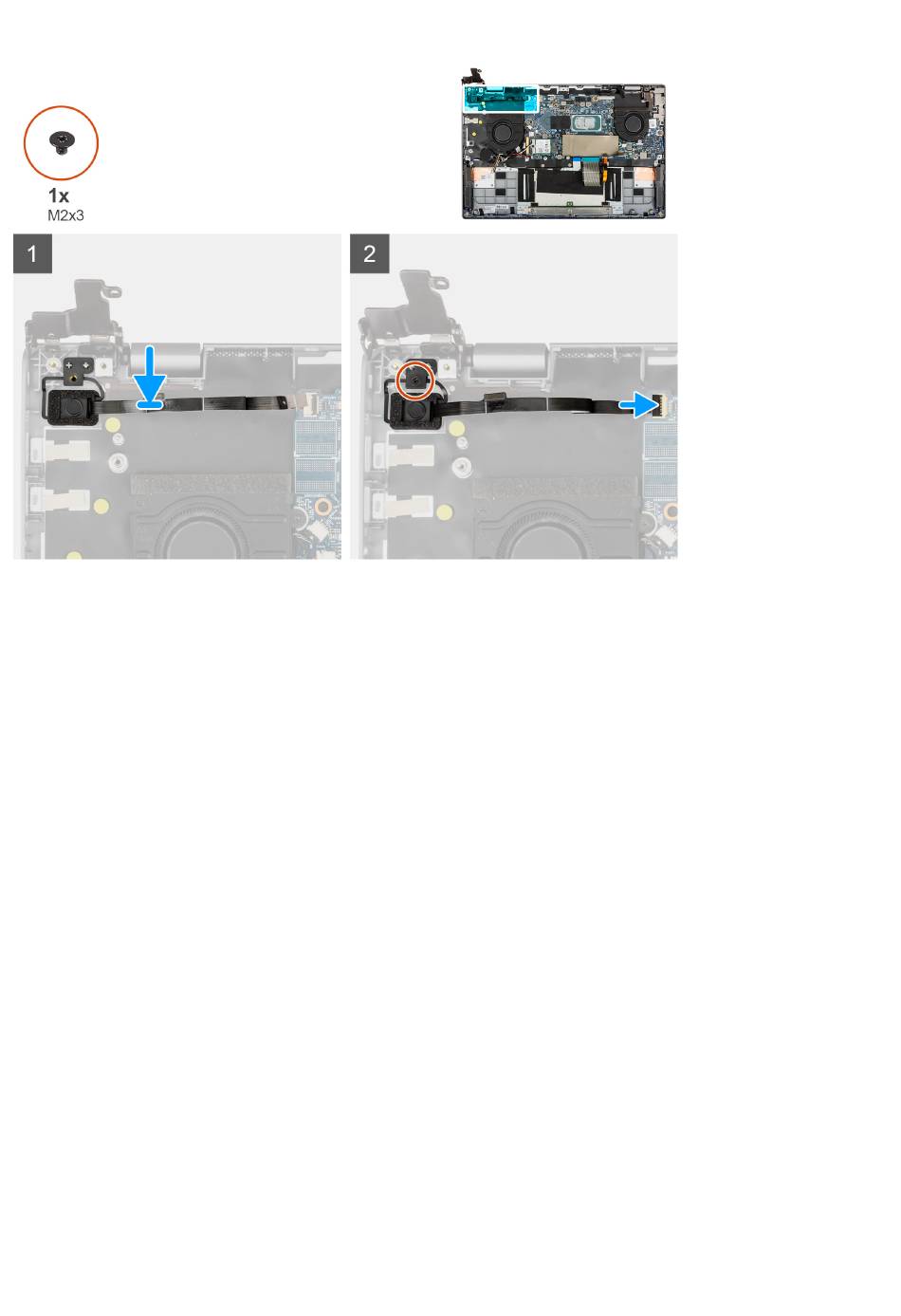

1. Platzieren Sie den Netzschalter mit Fingerabdruckleser korrekt ausgerichtet auf dem Gehäuse.
2. Bringen Sie die Schraube (M2x3) an, um den Netzschalter mit Fingerabdruckleser am Gehäuse zu befestigen.
3. Verbinden Sie das Kabel des Netzschalters mit Fingerabdruckleser mit dem Anschluss auf der Hauptplatine und schließen Sie die
Verriegelung.
Nächste Schritte
1. Bauen Sie die Kühlkörperbaugruppe
2. Bauen Sie die Eingabe/Ausgabe-Platine
3. Bauen Sie die Bildschirmbaugruppe
4. Bringen Sie die Bodenabdeckung
5. Befolgen Sie die Anweisungen im Abschnitt

Systemplatine

Hauptplatine entfernen

Voraussetzungen
1. Befolgen Sie die Anweisungen im Abschnitt
2. Rufen Sie den Servicemodus
3. Entfernen Sie die Bodenabdeckung.
4. Entfernen Sie den Lautsprecher.
5. Entfernen Sie das M.2-Solid-State-Laufwerk.
6. Entfernen Sie den Systemlüfter.
7. Entfernen Sie die Bildschirmbaugruppe.
8. Entfernen Sie die Eingabe/Ausgabe-Platine.
9. Entfernen Sie die Kühlkörperbaugruppe.
10. Entfernen Sie den Netzschalter mit
ein.
ein.
ein.
an.
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
auf.
Fingerabdruck-Lesegerät.
Computers.
Computers.
