DOK-MOTOR*-ADF********-IT01-DE-P
Rexroth Asynchronmotoren Baureihe ADF
9
Demontage und Austausch
9.1
Notwendiges Werkzeug
Abziehen
9.2
Motor austauschen
HINWEIS
Schlagen Sie nicht auf das Wellenende und überschreiten
Sie nicht die erlaubten Axial- und Radialkräfte des Motors.
Verwenden Sie Auf- und Abziehwerkzeuge.
Verwenden Sie bei der Demontage von Übertragungselementen geeignetes
Werkzeug.
①
Zwischenscheibe

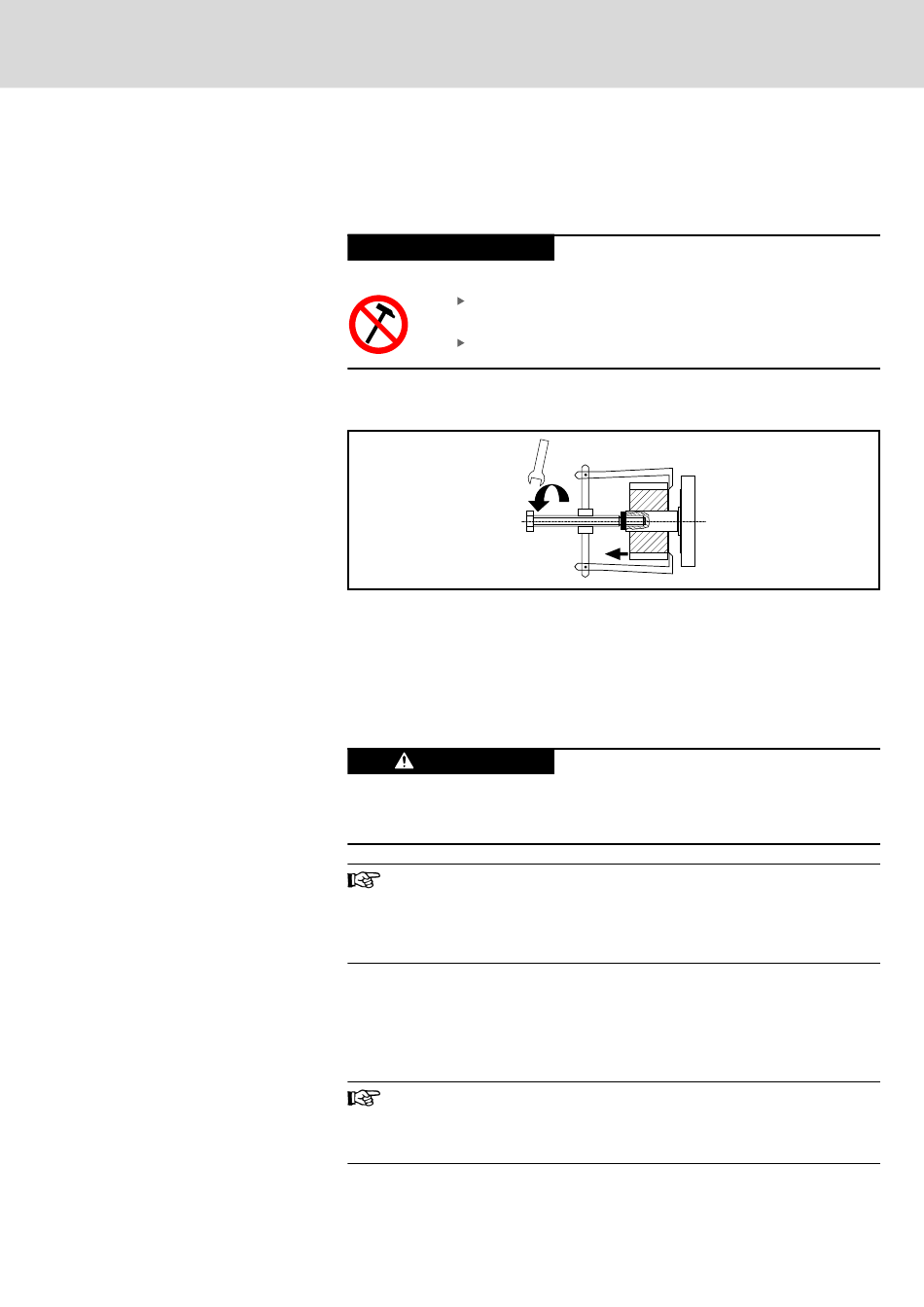

Abb.9-1:
Übertragungselement abziehen
Zum Abziehen geeignete Hilfsmittel benutzen. Bei Abziehwerkzeugen Zwi‐
schenscheibe einlegen um Wellenende zu schützen. Abtriebselement gege‐
benfalls erwärmen.
WARNUNG
Der Austausch darf nur von für die Arbeit an oder mit elektrischen Geräten
ausgebildetem und qualifizierten Personal durchgeführt werden.
Der Motor sollte gegen einen Motor identischen Typs ausge‐
tauscht werden. Nur dann ist sichergestellt, dass sämtliche Para‐
metrierungen unverändert bleiben können; außerdem ist dann
auch keine erneute Abnahme im Rahmen der Funktion
"Integrierte Sicherheitstechnik" notwendig.
1. Gegebenenfalls letzten Absolutwert notieren
2. Hauptschalter öffnen
3. Hauptschalter gegen Wiedereinschalten sichern
4. Steckverbindungen trennen
Bei Austausch des Motors offene Steckseiten von Leistungsver‐
bindungen mit Schutzkappen verschließen, falls Benetzung mit
Kühl-/Schmierflüssigkeit oder Verschmutzung zu erwarten ist (zu‐
lässiger Verschmutzungsgrad nach EN 50178: 2).
Bosch Rexroth AG
Demontage und Austausch
Motorschaden durch Schläge auf die Motor‐
welle
Tödlicher Stromschlag durch spannungsfüh‐
rende Teile mit mehr als 50 V!
53/65
