3.2

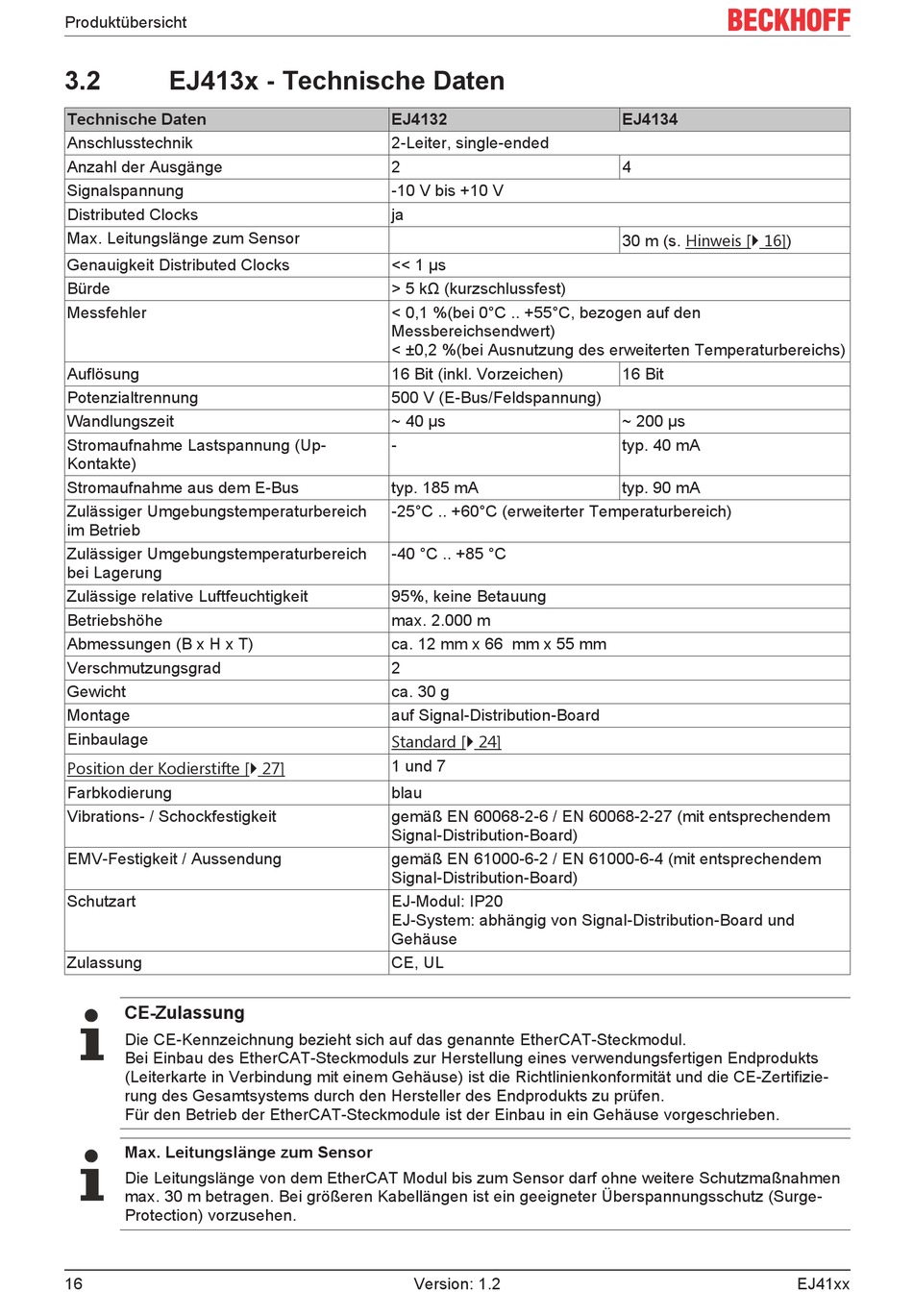

EJ413x - Technische Daten
Technische Daten
Anschlusstechnik
Anzahl der Ausgänge
Signalspannung
Distributed Clocks
Max. Leitungslänge zum Sensor
Genauigkeit Distributed Clocks
Bürde
Messfehler
Auflösung
Potenzialtrennung
Wandlungszeit
Stromaufnahme Lastspannung (Up-
Kontakte)
Stromaufnahme aus dem E-Bus
Zulässiger Umgebungstemperaturbereich
im Betrieb
Zulässiger Umgebungstemperaturbereich
bei Lagerung
Zulässige relative Luftfeuchtigkeit
Betriebshöhe
Abmessungen (B x H x T)
Verschmutzungsgrad
Gewicht
Montage
Einbaulage
Position der Kodierstifte [} 27]
Farbkodierung
Vibrations- / Schockfestigkeit
EMV-Festigkeit / Aussendung
Schutzart
Zulassung
CE-Zulassung
Die CE-Kennzeichnung bezieht sich auf das genannte EtherCAT-Steckmodul.
Bei Einbau des EtherCAT-Steckmoduls zur Herstellung eines verwendungsfertigen Endprodukts
(Leiterkarte in Verbindung mit einem Gehäuse) ist die Richtlinienkonformität und die CE-Zertifizie-
rung des Gesamtsystems durch den Hersteller des Endprodukts zu prüfen.
Für den Betrieb der EtherCAT-Steckmodule ist der Einbau in ein Gehäuse vorgeschrieben.
Max. Leitungslänge zum Sensor
Die Leitungslänge von dem EtherCAT Modul bis zum Sensor darf ohne weitere Schutzmaßnahmen
max. 30 m betragen. Bei größeren Kabellängen ist ein geeigneter Überspannungsschutz (Surge-
Protection) vorzusehen.
16
EJ4132
2-Leiter, single-ended
2
-10 V bis +10 V
ja
<< 1 µs
> 5 kΩ (kurzschlussfest)
< 0,1 %(bei 0°C .. +55°C, bezogen auf den
Messbereichsendwert)
< ±0,2 %(bei Ausnutzung des erweiterten Temperaturbereichs)
16 Bit (inkl. Vorzeichen)
500 V (E-Bus/Feldspannung)
~ 40 µs
-
typ. 185 mA
-25°C .. +60°C (erweiterter Temperaturbereich)
-40 °C .. +85 °C
95%, keine Betauung
max. 2.000 m
ca. 12 mm x 66 mm x 55 mm
2
ca. 30 g
auf Signal-Distribution-Board
Standard [} 24]
1 und 7
blau
gemäß EN 60068-2-6 / EN 60068-2-27 (mit entsprechendem
Signal-Distribution-Board)
gemäß EN 61000-6-2 / EN 61000-6-4 (mit entsprechendem
Signal-Distribution-Board)
EJ-Modul: IP20
EJ-System: abhängig von Signal-Distribution-Board und
Gehäuse
CE, UL
Version: 1.2
EJ4134
4
30 m (s. Hinweis [} 16])
16 Bit
~ 200 µs
typ. 40 mA
typ. 90 mA
