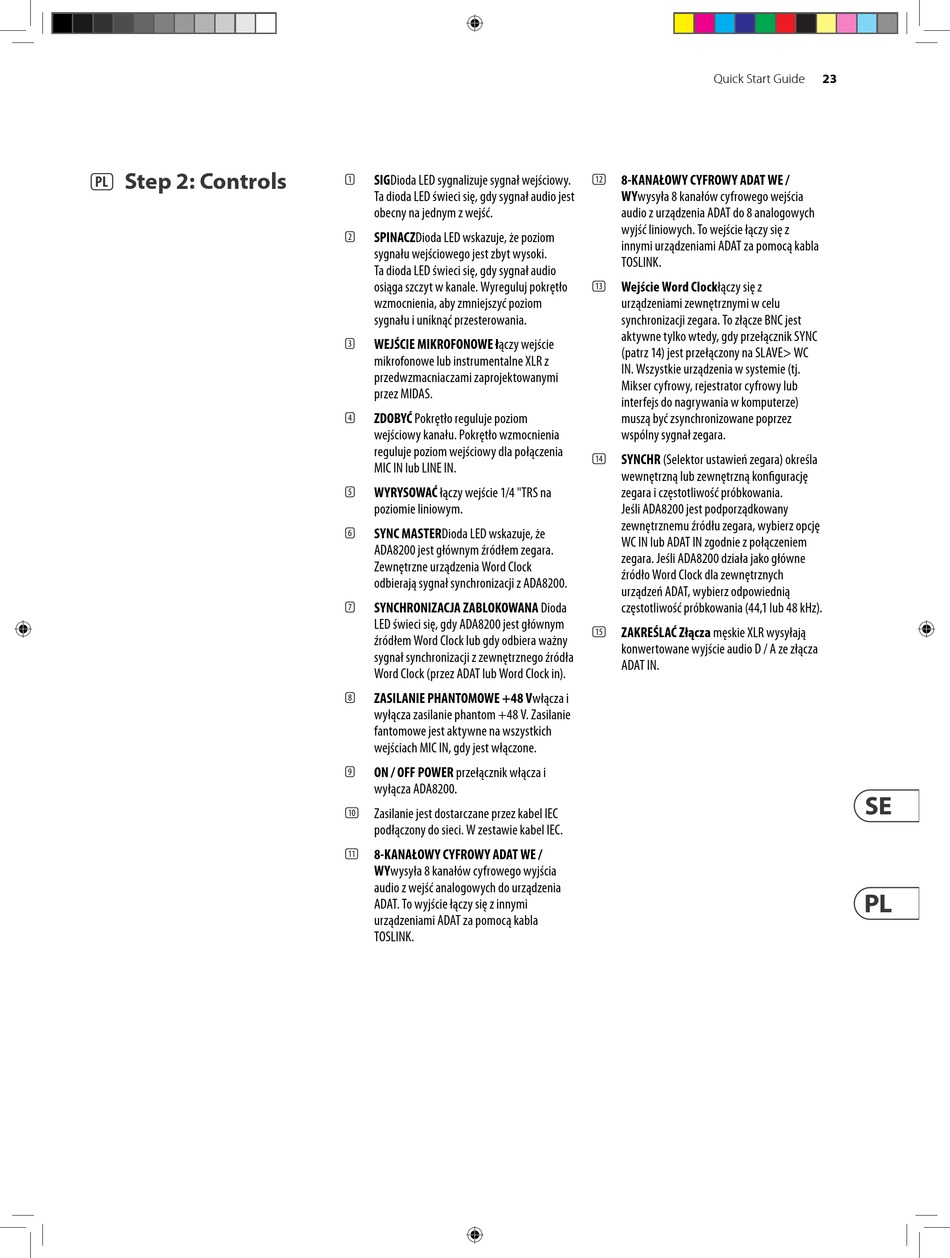

(PL) Step 2: Controls
SIGDioda LED sygnalizuje sygnał wejściowy.
(1)
Ta dioda LED świeci się, gdy sygnał audio jest
obecny na jednym z wejść.
SPINACZDioda LED wskazuje, że poziom
(2)
sygnału wejściowego jest zbyt wysoki.
Ta dioda LED świeci się, gdy sygnał audio
osiąga szczyt w kanale. Wyreguluj pokrętło
wzmocnienia, aby zmniejszyć poziom
sygnału i uniknąć przesterowania.
WEJŚCIE MIKROFONOWE łączy wejście
(3)
mikrofonowe lub instrumentalne XLR z
przedwzmacniaczami zaprojektowanymi
przez MIDAS.
ZDOBYĆ Pokrętło reguluje poziom
(4)
wejściowy kanału. Pokrętło wzmocnienia
reguluje poziom wejściowy dla połączenia
MIC IN lub LINE IN.
WYRYSOWAĆ łączy wejście 1/4 "TRS na
(5)
poziomie liniowym.
SYNC MASTERDioda LED wskazuje, że
(6)
ADA8200 jest głównym źródłem zegara.
Zewnętrzne urządzenia Word Clock
odbierają sygnał synchronizacji z ADA8200.
SYNCHRONIZACJA ZABLOKOWANA Dioda
(7)
LED świeci się, gdy ADA8200 jest głównym
źródłem Word Clock lub gdy odbiera ważny
sygnał synchronizacji z zewnętrznego źródła
Word Clock (przez ADAT lub Word Clock in).
ZASILANIE PHANTOMOWE +48 Vwłącza i
(8)
wyłącza zasilanie phantom +48 V. Zasilanie
fantomowe jest aktywne na wszystkich
wejściach MIC IN, gdy jest włączone.
ON / OFF POWER przełącznik włącza i
(9)
wyłącza ADA8200.
Zasilanie jest dostarczane przez kabel IEC
(10)
podłączony do sieci. W zestawie kabel IEC.
8-KANAŁOWY CYFROWY ADAT WE /
(11)
WYwysyła 8 kanałów cyfrowego wyjścia
audio z wejść analogowych do urządzenia
ADAT. To wyjście łączy się z innymi
urządzeniami ADAT za pomocą kabla
TOSLINK.
Quick Start Guide
8-KANAŁOWY CYFROWY ADAT WE /
(12)
WYwysyła 8 kanałów cyfrowego wejścia
audio z urządzenia ADAT do 8 analogowych
wyjść liniowych. To wejście łączy się z
innymi urządzeniami ADAT za pomocą kabla
TOSLINK.
Wejście Word Clockłączy się z
(13)
urządzeniami zewnętrznymi w celu
synchronizacji zegara. To złącze BNC jest
aktywne tylko wtedy, gdy przełącznik SYNC
(patrz 14) jest przełączony na SLAVE> WC
IN. Wszystkie urządzenia w systemie (tj.
Mikser cyfrowy, rejestrator cyfrowy lub
interfejs do nagrywania w komputerze)
muszą być zsynchronizowane poprzez
wspólny sygnał zegara.
SYNCHR (Selektor ustawień zegara) określa
(14)
wewnętrzną lub zewnętrzną konfigurację
zegara i częstotliwość próbkowania.
Jeśli ADA8200 jest podporządkowany
zewnętrznemu źródłu zegara, wybierz opcję
WC IN lub ADAT IN zgodnie z połączeniem
zegara. Jeśli ADA8200 działa jako główne
źródło Word Clock dla zewnętrznych
urządzeń ADAT, wybierz odpowiednią
częstotliwość próbkowania (44,1 lub 48 kHz).
ZAKREŚLAĆ Złącza męskie XLR wysyłają
(15)
konwertowane wyjście audio D / A ze złącza
ADAT IN.
