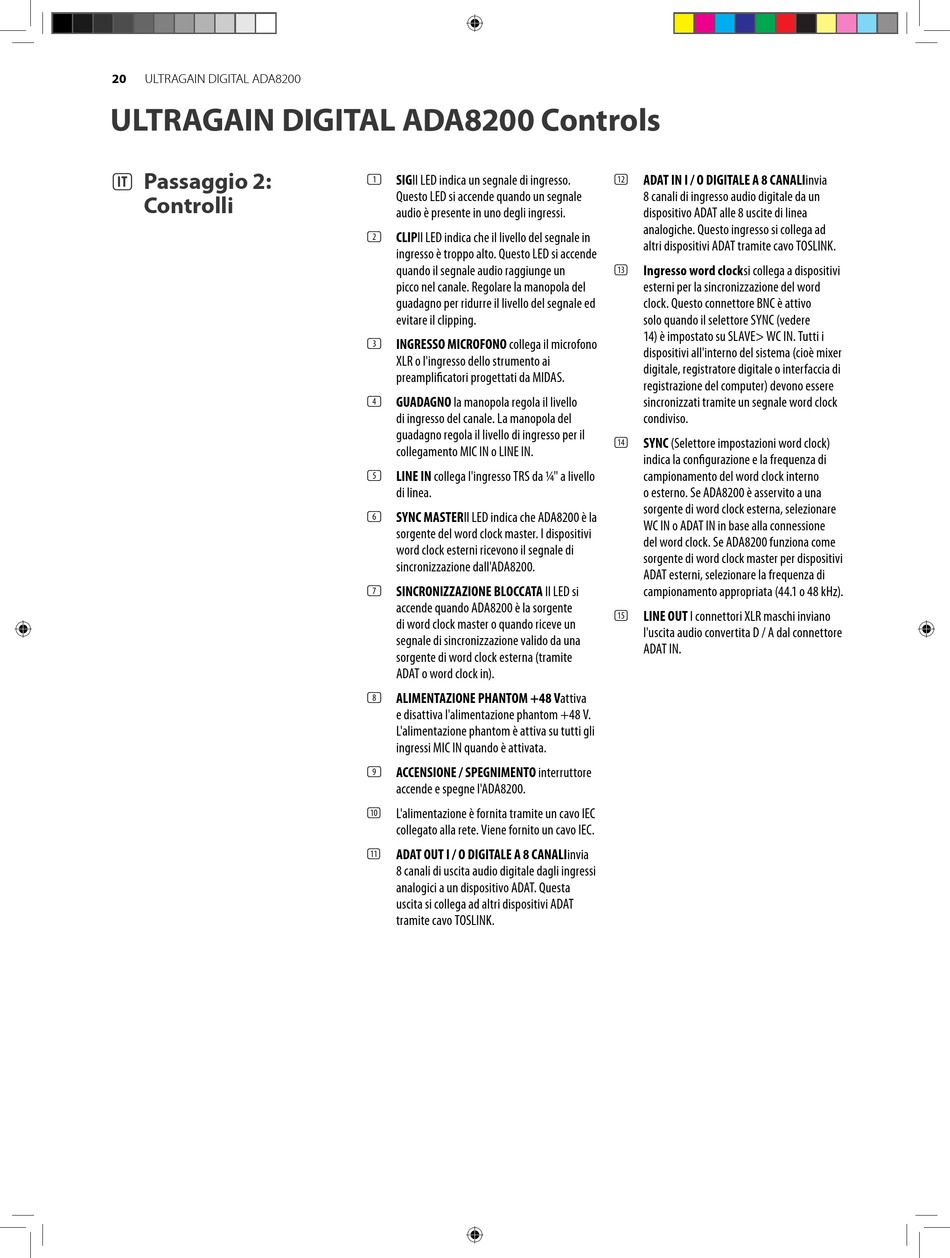

Behringer ULTRAGAIN DIGITAL ADA8200 Schnellstartanleitung Seite 20

20
ULTRAGAIN DIGITAL ADA8200
ULTRAGAIN DIGITAL ADA8200 Controls
(IT) Passaggio 2:
Controlli
(1) SIGIl LED indica un segnale di ingresso.
Questo LED si accende quando un segnale
audio è presente in uno degli ingressi.
(2) CLIPIl LED indica che il livello del segnale in
ingresso è troppo alto. Questo LED si accende
quando il segnale audio raggiunge un
picco nel canale. Regolare la manopola del
guadagno per ridurre il livello del segnale ed
evitare il clipping.
(3) INGRESSO MICROFONO collega il microfono
XLR o l'ingresso dello strumento ai
preamplificatori progettati da MIDAS.
(4) GUADAGNO la manopola regola il livello
di ingresso del canale. La manopola del
guadagno regola il livello di ingresso per il
collegamento MIC IN o LINE IN.
(5) LINE IN collega l'ingresso TRS da 1/4" a livello
di linea.
(6) SYNC MASTERIl LED indica che ADA8200 è la
sorgente del word clock master. I dispositivi
word clock esterni ricevono il segnale di
sincronizzazione dall'ADA8200.
(7) SINCRONIZZAZIONE BLOCCATA Il LED si
accende quando ADA8200 è la sorgente
di word clock master o quando riceve un
segnale di sincronizzazione valido da una
sorgente di word clock esterna (tramite
ADAT o word clock in).
(8) ALIMENTAZIONE PHANTOM +48 Vattiva
e disattiva l'alimentazione phantom +48 V.
L'alimentazione phantom è attiva su tutti gli
ingressi MIC IN quando è attivata.
(9) ACCENSIONE / SPEGNIMENTO interruttore
accende e spegne l'ADA8200.
L'alimentazione è fornita tramite un cavo IEC
(10)
collegato alla rete. Viene fornito un cavo IEC.
ADAT OUT I / O DIGITALE A 8 CANALIinvia
(11)
8 canali di uscita audio digitale dagli ingressi
analogici a un dispositivo ADAT. Questa
uscita si collega ad altri dispositivi ADAT
tramite cavo TOSLINK.
ADAT IN I / O DIGITALE A 8 CANALIinvia
(12)
8 canali di ingresso audio digitale da un
dispositivo ADAT alle 8 uscite di linea
analogiche. Questo ingresso si collega ad
altri dispositivi ADAT tramite cavo TOSLINK.
Ingresso word clocksi collega a dispositivi
(13)
esterni per la sincronizzazione del word
clock. Questo connettore BNC è attivo
solo quando il selettore SYNC (vedere
14) è impostato su SLAVE> WC IN. Tutti i
dispositivi all'interno del sistema (cioè mixer
digitale, registratore digitale o interfaccia di
registrazione del computer) devono essere
sincronizzati tramite un segnale word clock
condiviso.
SYNC (Selettore impostazioni word clock)
(14)
indica la configurazione e la frequenza di
campionamento del word clock interno
o esterno. Se ADA8200 è asservito a una
sorgente di word clock esterna, selezionare
WC IN o ADAT IN in base alla connessione
del word clock. Se ADA8200 funziona come
sorgente di word clock master per dispositivi
ADAT esterni, selezionare la frequenza di
campionamento appropriata (44.1 o 48 kHz).
LINE OUT I connettori XLR maschi inviano
(15)
l'uscita audio convertita D / A dal connettore
ADAT IN.
