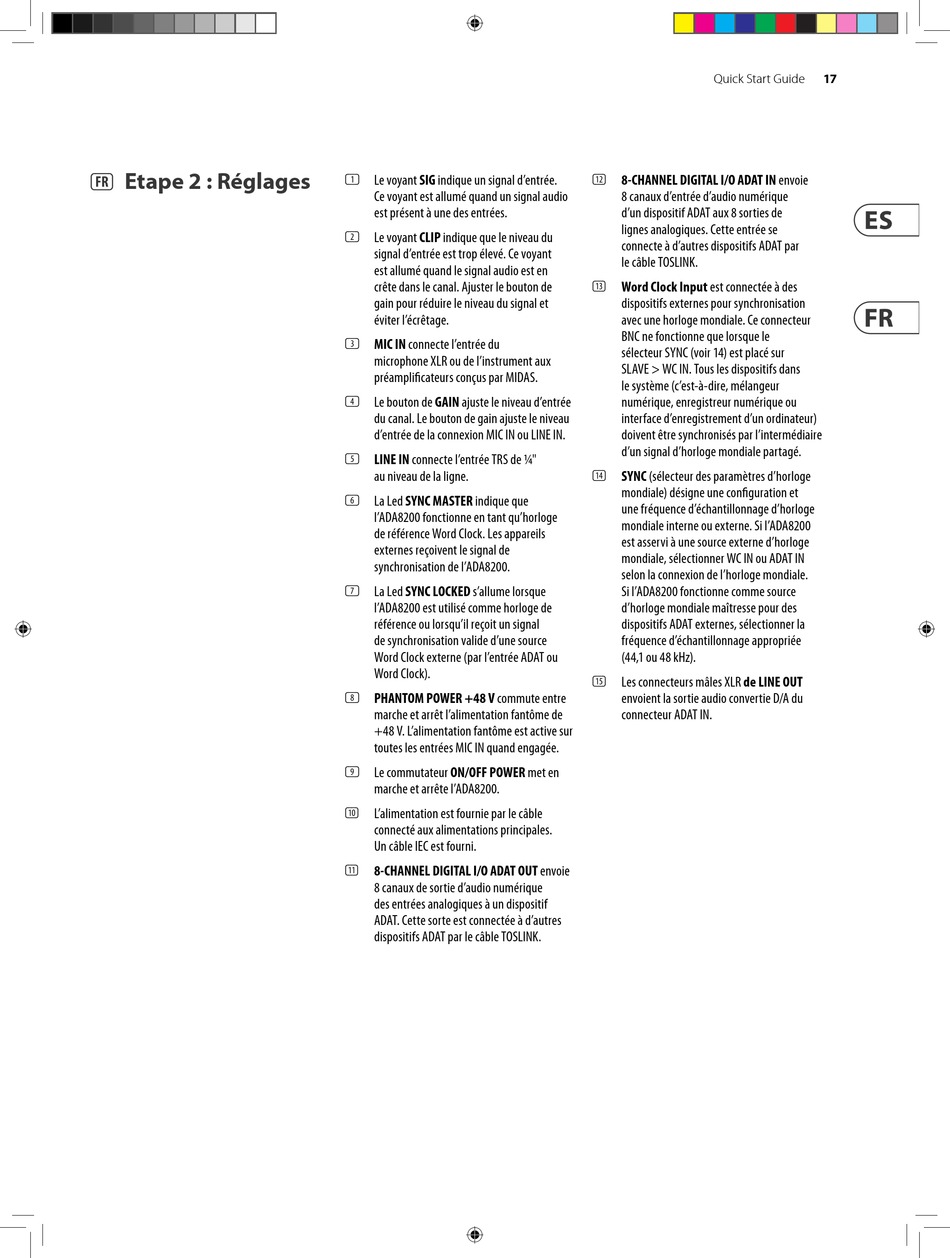

(FR) Etape 2 : Réglages
(1) Le voyant SIG indique un signal d'entrée.
Ce voyant est allumé quand un signal audio
est présent à une des entrées.
(2) Le voyant CLIP indique que le niveau du
signal d'entrée est trop élevé. Ce voyant
est allumé quand le signal audio est en
crête dans le canal. Ajuster le bouton de
gain pour réduire le niveau du signal et
éviter l'écrêtage.
(3) MIC IN connecte l'entrée du
microphone XLR ou de l'instrument aux
préamplificateurs conçus par MIDAS.
(4) Le bouton de GAIN ajuste le niveau d'entrée
du canal. Le bouton de gain ajuste le niveau
d'entrée de la connexion MIC IN ou LINE IN.
(5) LINE IN connecte l'entrée TRS de 1/4"
au niveau de la ligne.
(6) La Led SYNC MASTER indique que
l'ADA8200 fonctionne en tant qu'horloge
de référence Word Clock. Les appareils
externes reçoivent le signal de
synchronisation de l'ADA8200.
(7) La Led SYNC LOCKED s'allume lorsque
l'ADA8200 est utilisé comme horloge de
référence ou lorsqu'il reçoit un signal
de synchronisation valide d'une source
Word Clock externe (par l'entrée ADAT ou
Word Clock).
(8) PHANTOM POWER +48 V commute entre
marche et arrêt l'alimentation fantôme de
+48 V. L'alimentation fantôme est active sur
toutes les entrées MIC IN quand engagée.
(9) Le commutateur ON/OFF POWER met en
marche et arrête l'ADA8200.
L'alimentation est fournie par le câble
(10)
connecté aux alimentations principales.
Un câble IEC est fourni.
8-CHANNEL DIGITAL I/O ADAT OUT envoie
(11)
8 canaux de sortie d'audio numérique
des entrées analogiques à un dispositif
ADAT. Cette sorte est connectée à d'autres
dispositifs ADAT par le câble TOSLINK.
Quick Start Guide
8-CHANNEL DIGITAL I/O ADAT IN envoie
(12)
8 canaux d'entrée d'audio numérique
d'un dispositif ADAT aux 8 sorties de
lignes analogiques. Cette entrée se
connecte à d'autres dispositifs ADAT par
le câble TOSLINK.
Word Clock Input est connectée à des
(13)
dispositifs externes pour synchronisation
avec une horloge mondiale. Ce connecteur
BNC ne fonctionne que lorsque le
sélecteur SYNC (voir 14) est placé sur
SLAVE > WC IN. Tous les dispositifs dans
le système (c'est-à-dire, mélangeur
numérique, enregistreur numérique ou
interface d'enregistrement d'un ordinateur)
doivent être synchronisés par l'intermédiaire
d'un signal d'horloge mondiale partagé.
SYNC (sélecteur des paramètres d'horloge
(14)
mondiale) désigne une configuration et
une fréquence d'échantillonnage d'horloge
mondiale interne ou externe. Si l'ADA8200
est asservi à une source externe d'horloge
mondiale, sélectionner WC IN ou ADAT IN
selon la connexion de l'horloge mondiale.
Si l'ADA8200 fonctionne comme source
d'horloge mondiale maîtresse pour des
dispositifs ADAT externes, sélectionner la
fréquence d'échantillonnage appropriée
(44,1 ou 48 kHz).
Les connecteurs mâles XLR de LINE OUT
(15)
envoient la sortie audio convertie D/A du
connecteur ADAT IN.
17
