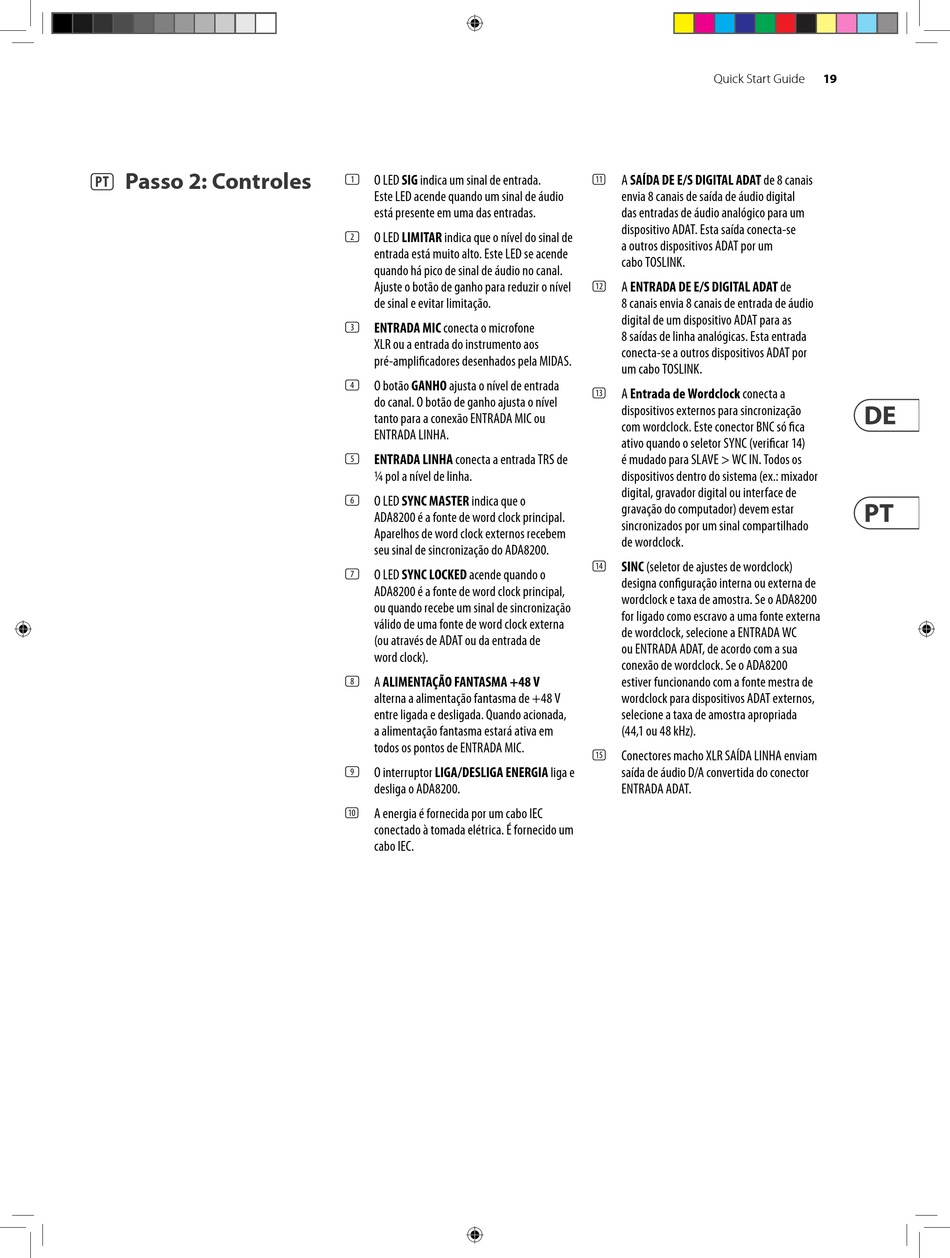

Behringer ULTRAGAIN DIGITAL ADA8200 Schnellstartanleitung Seite 19

(PT) Passo 2: Controles
(1) O LED SIG indica um sinal de entrada.
Este LED acende quando um sinal de áudio
está presente em uma das entradas.
(2) O LED LIMITAR indica que o nível do sinal de
entrada está muito alto. Este LED se acende
quando há pico de sinal de áudio no canal.
Ajuste o botão de ganho para reduzir o nível
de sinal e evitar limitação.
(3) ENTRADA MIC conecta o microfone
XLR ou a entrada do instrumento aos
pré-amplificadores desenhados pela MIDAS.
(4) O botão GANHO ajusta o nível de entrada
do canal. O botão de ganho ajusta o nível
tanto para a conexão ENTRADA MIC ou
ENTRADA LINHA.
(5) ENTRADA LINHA conecta a entrada TRS de
1/4 pol a nível de linha.
(6) O LED SYNC MASTER indica que o
ADA8200 é a fonte de word clock principal.
Aparelhos de word clock externos recebem
seu sinal de sincronização do ADA8200.
(7) O LED SYNC LOCKED acende quando o
ADA8200 é a fonte de word clock principal,
ou quando recebe um sinal de sincronização
válido de uma fonte de word clock externa
(ou através de ADAT ou da entrada de
word clock).
(8) A ALIMENTAÇÃO FANTASMA +48 V
alterna a alimentação fantasma de +48 V
entre ligada e desligada. Quando acionada,
a alimentação fantasma estará ativa em
todos os pontos de ENTRADA MIC.
(9) O interruptor LIGA/DESLIGA ENERGIA liga e
desliga o ADA8200.
A energia é fornecida por um cabo IEC
(10)
conectado à tomada elétrica. É fornecido um
cabo IEC.
Quick Start Guide
A SAÍDA DE E/S DIGITAL ADAT de 8 canais
(11)
envia 8 canais de saída de áudio digital
das entradas de áudio analógico para um
dispositivo ADAT. Esta saída conecta-se
a outros dispositivos ADAT por um
cabo TOSLINK.
A ENTRADA DE E/S DIGITAL ADAT de
(12)
8 canais envia 8 canais de entrada de áudio
digital de um dispositivo ADAT para as
8 saídas de linha analógicas. Esta entrada
conecta-se a outros dispositivos ADAT por
um cabo TOSLINK.
A Entrada de Wordclock conecta a
(13)
dispositivos externos para sincronização
com wordclock. Este conector BNC só fica
ativo quando o seletor SYNC (verificar 14)
é mudado para SLAVE > WC IN. Todos os
dispositivos dentro do sistema (ex.: mixador
digital, gravador digital ou interface de
gravação do computador) devem estar
sincronizados por um sinal compartilhado
de wordclock.
SINC (seletor de ajustes de wordclock)
(14)
designa configuração interna ou externa de
wordclock e taxa de amostra. Se o ADA8200
for ligado como escravo a uma fonte externa
de wordclock, selecione a ENTRADA WC
ou ENTRADA ADAT, de acordo com a sua
conexão de wordclock. Se o ADA8200
estiver funcionando com a fonte mestra de
wordclock para dispositivos ADAT externos,
selecione a taxa de amostra apropriada
(44,1 ou 48 kHz).
Conectores macho XLR SAÍDA LINHA enviam
(15)
saída de áudio D/A convertida do conector
ENTRADA ADAT.
