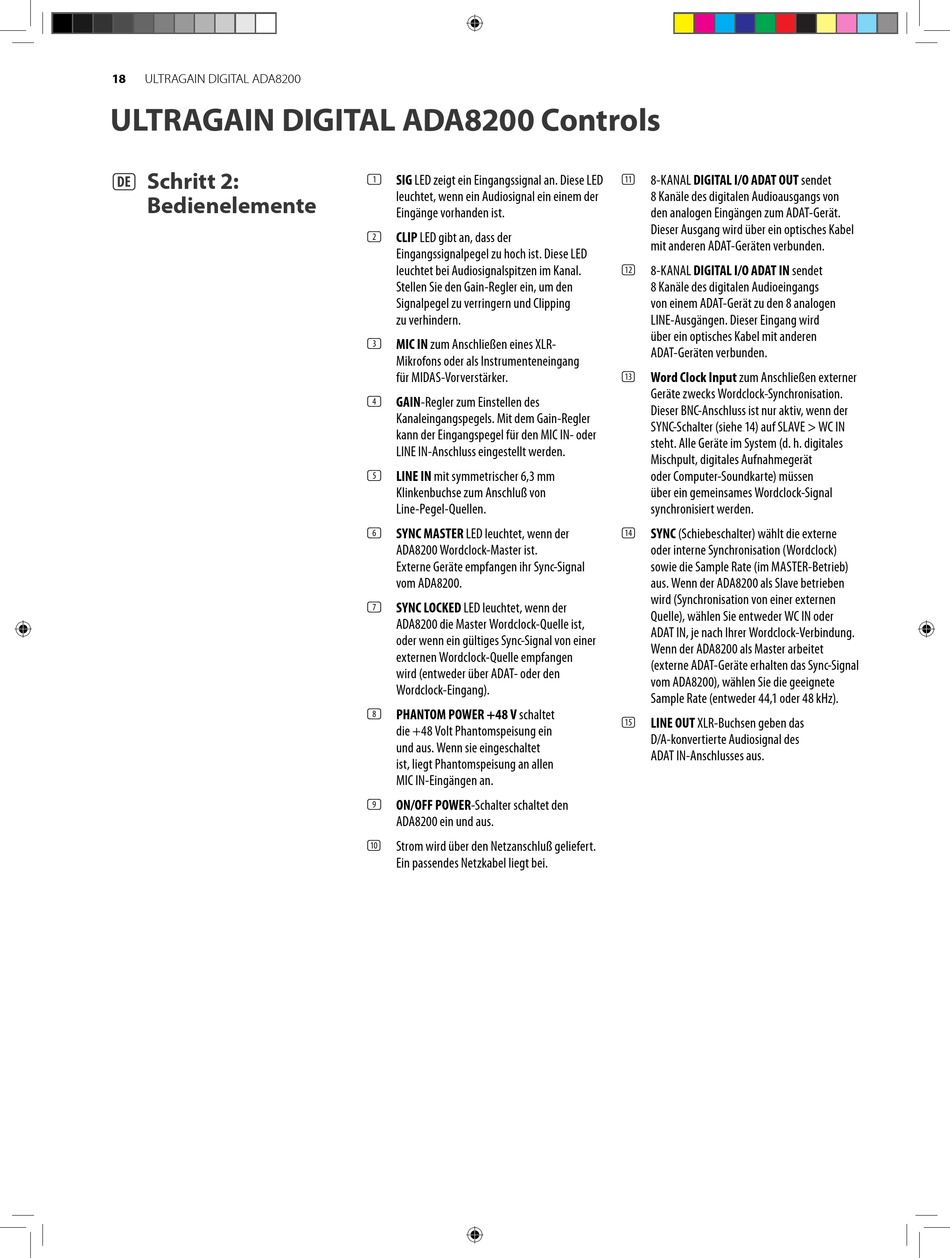

Behringer ULTRAGAIN DIGITAL ADA8200 Schnellstartanleitung Seite 18

18
ULTRAGAIN DIGITAL ADA8200
ULTRAGAIN DIGITAL ADA8200 Controls
(DE) Schritt 2:
Bedienelemente
(1) SIG LED zeigt ein Eingangssignal an. Diese LED
leuchtet, wenn ein Audiosignal ein einem der
Eingänge vorhanden ist.
(2) CLIP LED gibt an, dass der
Eingangssignalpegel zu hoch ist. Diese LED
leuchtet bei Audiosignalspitzen im Kanal.
Stellen Sie den Gain-Regler ein, um den
Signalpegel zu verringern und Clipping
zu verhindern.
(3) MIC IN zum Anschließen eines XLR-
Mikrofons oder als Instrumenteneingang
für MIDAS-Vorverstärker.
(4) GAIN-Regler zum Einstellen des
Kanaleingangspegels. Mit dem Gain-Regler
kann der Eingangspegel für den MIC IN- oder
LINE IN-Anschluss eingestellt werden.
(5) LINE IN mit symmetrischer 6,3 mm
Klinkenbuchse zum Anschluß von
Line-Pegel-Quellen.
(6) SYNC MASTER LED leuchtet, wenn der
ADA8200 Wordclock-Master ist.
Externe Geräte empfangen ihr Sync-Signal
vom ADA8200.
(7) SYNC LOCKED LED leuchtet, wenn der
ADA8200 die Master Wordclock-Quelle ist,
oder wenn ein gültiges Sync-Signal von einer
externen Wordclock-Quelle empfangen
wird (entweder über ADAT- oder den
Wordclock-Eingang).
(8) PHANTOM POWER +48 V schaltet
die +48 Volt Phantomspeisung ein
und aus. Wenn sie eingeschaltet
ist, liegt Phantomspeisung an allen
MIC IN-Eingängen an.
(9) ON/OFF POWER-Schalter schaltet den
ADA8200 ein und aus.
Strom wird über den Netzanschluß geliefert.
(10)
Ein passendes Netzkabel liegt bei.
8-KANAL DIGITAL I/O ADAT OUT sendet
(11)
8 Kanäle des digitalen Audioausgangs von
den analogen Eingängen zum ADAT-Gerät.
Dieser Ausgang wird über ein optisches Kabel
mit anderen ADAT-Geräten verbunden.
8-KANAL DIGITAL I/O ADAT IN sendet
(12)
8 Kanäle des digitalen Audioeingangs
von einem ADAT-Gerät zu den 8 analogen
LINE-Ausgängen. Dieser Eingang wird
über ein optisches Kabel mit anderen
ADAT-Geräten verbunden.
Word Clock Input zum Anschließen externer
(13)
Geräte zwecks Wordclock-Synchronisation.
Dieser BNC-Anschluss ist nur aktiv, wenn der
SYNC-Schalter (siehe 14) auf SLAVE > WC IN
steht. Alle Geräte im System (d. h. digitales
Mischpult, digitales Aufnahmegerät
oder Computer-Soundkarte) müssen
über ein gemeinsames Wordclock-Signal
synchronisiert werden.
SYNC (Schiebeschalter) wählt die externe
(14)
oder interne Synchronisation (Wordclock)
sowie die Sample Rate (im MASTER-Betrieb)
aus. Wenn der ADA8200 als Slave betrieben
wird (Synchronisation von einer externen
Quelle), wählen Sie entweder WC IN oder
ADAT IN, je nach Ihrer Wordclock-Verbindung.
Wenn der ADA8200 als Master arbeitet
(externe ADAT-Geräte erhalten das Sync-Signal
vom ADA8200), wählen Sie die geeignete
Sample Rate (entweder 44,1 oder 48 kHz).
LINE OUT XLR-Buchsen geben das
(15)
D/A-konvertierte Audiosignal des
ADAT IN-Anschlusses aus.
