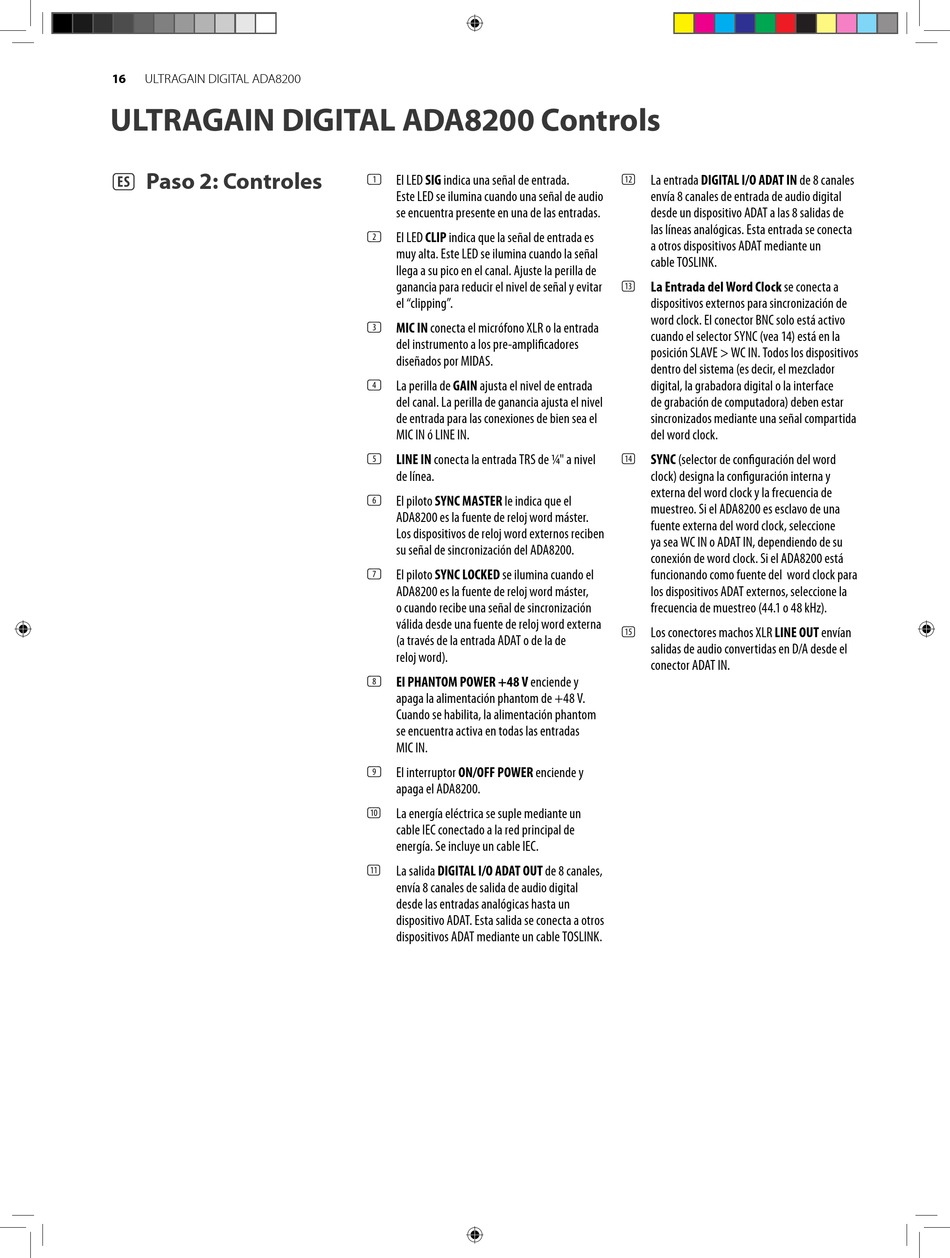

ULTRAGAIN DIGITAL ADA8200
ULTRAGAIN DIGITAL ADA8200 Controls
(ES) Paso 2: Controles
(1) El LED SIG indica una señal de entrada.
Este LED se ilumina cuando una señal de audio
se encuentra presente en una de las entradas.
(2) El LED CLIP indica que la señal de entrada es
muy alta. Este LED se ilumina cuando la señal
llega a su pico en el canal. Ajuste la perilla de
ganancia para reducir el nivel de señal y evitar
el "clipping".
(3) MIC IN conecta el micrófono XLR o la entrada
del instrumento a los pre-amplificadores
diseñados por MIDAS.
(4) La perilla de GAIN ajusta el nivel de entrada
del canal. La perilla de ganancia ajusta el nivel
de entrada para las conexiones de bien sea el
MIC IN ó LINE IN.
(5) LINE IN conecta la entrada TRS de 1/4" a nivel
de línea.
(6) El piloto SYNC MASTER le indica que el
ADA8200 es la fuente de reloj word máster.
Los dispositivos de reloj word externos reciben
su señal de sincronización del ADA8200.
(7) El piloto SYNC LOCKED se ilumina cuando el
ADA8200 es la fuente de reloj word máster,
o cuando recibe una señal de sincronización
válida desde una fuente de reloj word externa
(a través de la entrada ADAT o de la de
reloj word).
(8) El PHANTOM POWER +48 V enciende y
apaga la alimentación phantom de +48 V.
Cuando se habilita, la alimentación phantom
se encuentra activa en todas las entradas
MIC IN.
(9) El interruptor ON/OFF POWER enciende y
apaga el ADA8200.
La energía eléctrica se suple mediante un
(10)
cable IEC conectado a la red principal de
energía. Se incluye un cable IEC.
La salida DIGITAL I/O ADAT OUT de 8 canales,
(11)
envía 8 canales de salida de audio digital
desde las entradas analógicas hasta un
dispositivo ADAT. Esta salida se conecta a otros
dispositivos ADAT mediante un cable TOSLINK.
La entrada DIGITAL I/O ADAT IN de 8 canales
(12)
envía 8 canales de entrada de audio digital
desde un dispositivo ADAT a las 8 salidas de
las líneas analógicas. Esta entrada se conecta
a otros dispositivos ADAT mediante un
cable TOSLINK.
La Entrada del Word Clock se conecta a
(13)
dispositivos externos para sincronización de
word clock. El conector BNC solo está activo
cuando el selector SYNC (vea 14) está en la
posición SLAVE > WC IN. Todos los dispositivos
dentro del sistema (es decir, el mezclador
digital, la grabadora digital o la interface
de grabación de computadora) deben estar
sincronizados mediante una señal compartida
del word clock.
SYNC (selector de configuración del word
(14)
clock) designa la configuración interna y
externa del word clock y la frecuencia de
muestreo. Si el ADA8200 es esclavo de una
fuente externa del word clock, seleccione
ya sea WC IN o ADAT IN, dependiendo de su
conexión de word clock. Si el ADA8200 está
funcionando como fuente del word clock para
los dispositivos ADAT externos, seleccione la
frecuencia de muestreo (44.1 o 48 kHz).
Los conectores machos XLR LINE OUT envían
(15)
salidas de audio convertidas en D/A desde el
conector ADAT IN.
