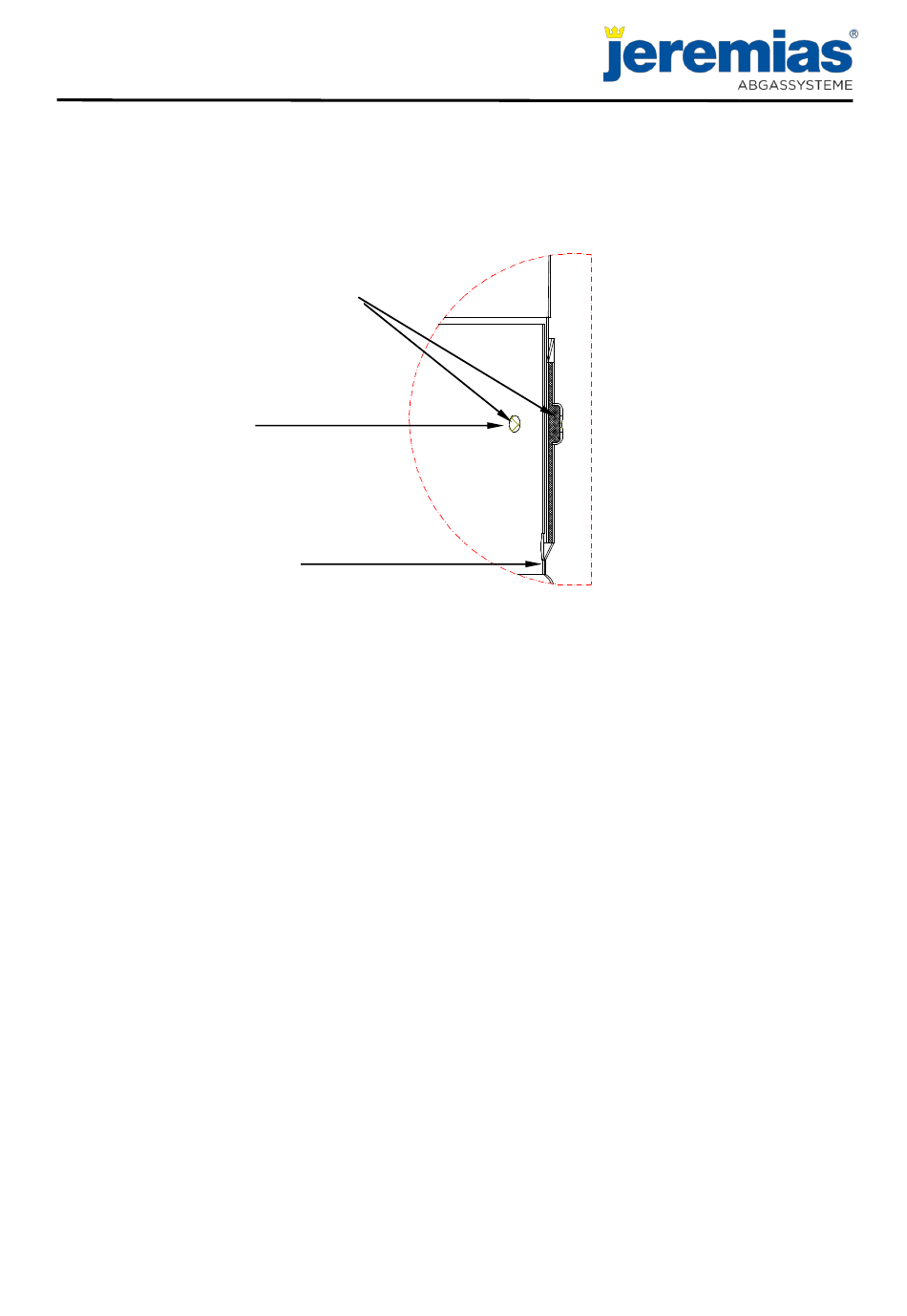

DETAIL: VERBINDUNG STARR AUF FLEX
Abdichtmasse
Löcher zum
einspritzen
der Abdichtmasse
Kondensatablauf
ABSCHLUSSARBEITEN
Alle Montageöffnungen im Schacht außer der Lufteintrittsöffnung müssen baustoffgerecht
verschlossen werden. Achten Sie dabei darauf, dass keine Mörtelreste zu einer Verringerung des
Querschnitts im Schacht führen. Die Jeremias Abgasleitung Line-F muss mit dem mitgelieferten
Typenschild im Bereich der Abgaseinführung versehen werden.
DRUCKPROPE
Es ist ratsam bei Betriebsweise im Überdruck vor dem Verschließen des Schachtes eine
Druckprobe gemäß den Richtlinien durchzuführen. Stimmen Sie diese Druckprobe mit dem
zuständigen Bezirksschornsteinfegermeister ab, da die Prüfung ohnehin Bestandteil der
Abnahme ist. Nach DIN EN 1856 Teil 1 darf die Leckrate bei einem Prüfdruck von 200 Pa nicht
mehr als 0,006 l/(m²s) (entspricht P1) betragen.
MONTAGE LÜFTUNGSGITTER
Um eine ausreichende Hinterlüftung des Schachtes zu gewährleisten, ist ein Lüftungsgitter
(Freier Mindestquerschnitt = erforderlicher Hinterlüftungsquerschnitt) im Aufstellraum der
Feuerstätte in den Schacht einzubauen.
Seite 12 von 14
Version 5/ April 2016
Montageanleitung LINE-F
