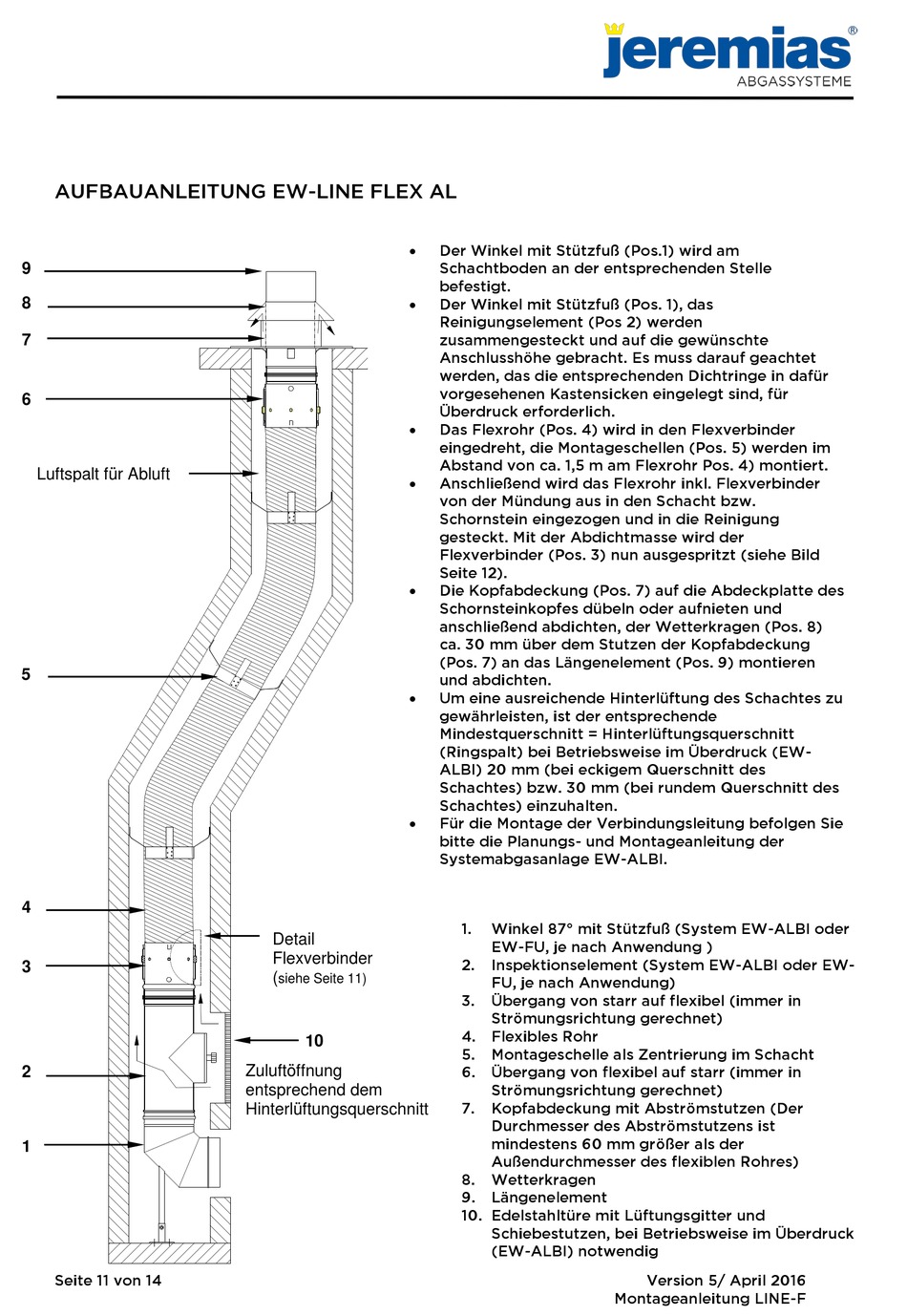

AUFBAUANLEITUNG EW-LINE FLEX AL
9
8
7
6
Luftspalt für Abluft
5
4
3
2
1
Seite 11 von 14
Detail
Flexverbinder
(
siehe Seite 11)
10
Zuluftöffnung
entsprechend dem
Hinterlüftungsquerschnitt
Der Winkel mit Stützfuß (Pos.1) wird am
Schachtboden an der entsprechenden Stelle
befestigt.
Der Winkel mit Stützfuß (Pos. 1), das
Reinigungselement (Pos 2) werden
zusammengesteckt und auf die gewünschte
Anschlusshöhe gebracht. Es muss darauf geachtet
werden, das die entsprechenden Dichtringe in dafür
vorgesehenen Kastensicken eingelegt sind, für
Überdruck erforderlich.
Das Flexrohr (Pos. 4) wird in den Flexverbinder
eingedreht, die Montageschellen (Pos. 5) werden im
Abstand von ca. 1,5 m am Flexrohr Pos. 4) montiert.
Anschließend wird das Flexrohr inkl. Flexverbinder
von der Mündung aus in den Schacht bzw.
Schornstein eingezogen und in die Reinigung
gesteckt. Mit der Abdichtmasse wird der
Flexverbinder (Pos. 3) nun ausgespritzt (siehe Bild
Seite 12).
Die Kopfabdeckung (Pos. 7) auf die Abdeckplatte des
Schornsteinkopfes dübeln oder aufnieten und
anschließend abdichten, der Wetterkragen (Pos. 8)
ca. 30 mm über dem Stutzen der Kopfabdeckung
(Pos. 7) an das Längenelement (Pos. 9) montieren
und abdichten.
Um eine ausreichende Hinterlüftung des Schachtes zu
gewährleisten, ist der entsprechende
Mindestquerschnitt = Hinterlüftungsquerschnitt
(Ringspalt) bei Betriebsweise im Überdruck (EW-
ALBI) 20 mm (bei eckigem Querschnitt des
Schachtes) bzw. 30 mm (bei rundem Querschnitt des
Schachtes) einzuhalten.
Für die Montage der Verbindungsleitung befolgen Sie
bitte die Planungs- und Montageanleitung der
Systemabgasanlage EW-ALBI.
1.
Winkel 87° mit Stützfuß (System EW-ALBI oder
EW-FU, je nach Anwendung )
2.
Inspektionselement (System EW-ALBI oder EW-
FU, je nach Anwendung)
3.
Übergang von starr auf flexibel (immer in
Strömungsrichtung gerechnet)
4.
Flexibles Rohr
5.
Montageschelle als Zentrierung im Schacht
6.
Übergang von flexibel auf starr (immer in
Strömungsrichtung gerechnet)
7.
Kopfabdeckung mit Abströmstutzen (Der
Durchmesser des Abströmstutzens ist
mindestens 60 mm größer als der
Außendurchmesser des flexiblen Rohres)
8.
Wetterkragen
9.
Längenelement
10. Edelstahltüre mit Lüftungsgitter und
Schiebestutzen, bei Betriebsweise im Überdruck
(EW-ALBI) notwendig
Version 5/ April 2016
Montageanleitung LINE-F
