Inhaltszusammenfassung für Jeremias ekkoair Logic

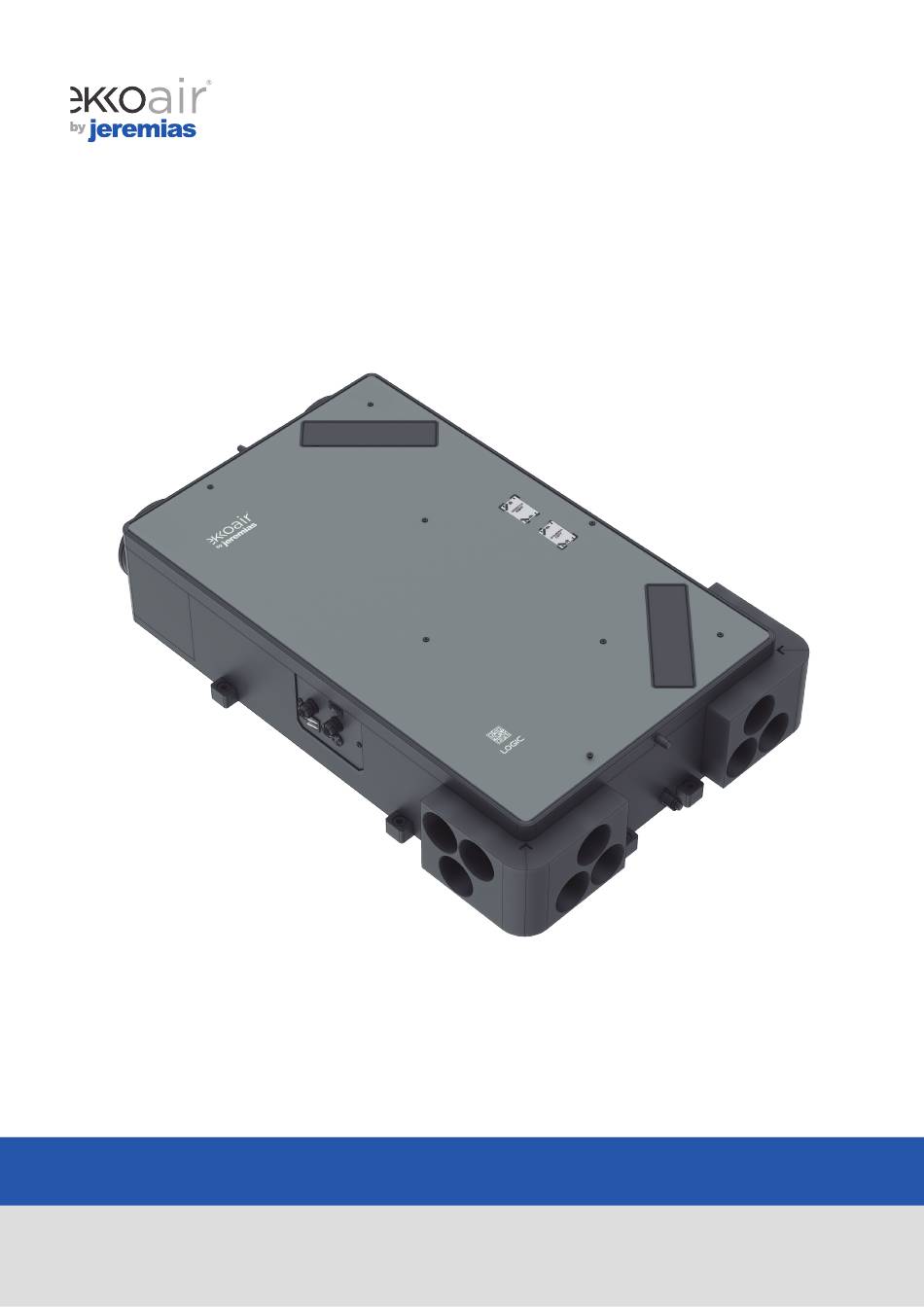

- Seite 1 LOGIC Montageanleitung LOGIC...
- Seite 3 INDEX 1. LIEFERUNG ..........................4 1.1 LIEFERUMFANG ..........................4 1.2 ZUBEHÖR ..............................5 2. ANWENDUNG ..........................6 3. GERÄT ............................7 3.1 TECHNISCHE DATEN ........................7 3.2 DETAILANSICHT DES GERÄTS ....................8 3.3 ABMESSUNGEN UND POSITIONIERUNG ................9 4. BETRIEB ........................... 10 4.1 TECHNISCHE DATEN ........................10 4.2 SOMMER-BYPASS ..........................10 5.
- Seite 4 LOGIC / Montageanleitung 1. LIEFERUNG 1.1 INHALT Der Lieferumfang des LOGIC besteht aus folgenden Elementen: 1. Wärmerückgewinnungsgerät LOGIC 2. Multifunktions-Controller 3. Eckverbindungslemente 1x Ø 160mm (4 Stück) 4. Eckverbindungslemente 6x Ø 75mm (2 Stück) 5. EkkoFlex-Durchflussreduzierer Ø 75mm (Beutel mit 10 Stück) 6.
- Seite 5 1.2 ZUBEHÖR ZUBEHÖR Beschreibung Bild Code Montageprofile für Genius/Logic 000-DRWG107N0001 Filter M5 für Genius/Logic (Grob 90 % 403-COVE100N0004 ISO 16890) Vorheizregister Ø 160mm für Genius/ 403-COVE100N0005 Logic Nachheizregister Ø 160mm für Genius/ 403-COVE100N0006 Logic Enthalpietauscher für Genius/Logic 403-COVE100N0007 WLAN- Modul 403-COVE100N0011 ModBus -Modul 403- COVE100N0012...
- Seite 6 LOGIC / Montageanleitung 2. ANWENDUNG Der LOGIC EKKOAIR von Jeremias ist eine individuell gesteuerte, elektronische Lüftungsanlage mit Wärmerückgewinnung und einem geprüften Wirkungsgrad von bis zu 92 %. Das Gerät verfügt über eine maximale Belüftungskapazität von 150 m /h bzw. 200 /h mit verbrauchsarmen EC-Motoren.
- Seite 7 3. GERÄT 3.1 TECHNISCHE DATEN 150 m 200 m Parameter Einheiten Werte Parameter Einheiten Werte Luftstrom 150 (200 Pa) Luftstrom 200 (200 Pa) Sfp (70% Qvd) 0,29 Sfp (70% Qvd) 0,29 Schalldruck Schalldruck LPa-1m LPa-1m Durchmesser Durchmesser 2xØ130/Ø160 + 2x6Ø75 2xØ130/Ø160 + 2x6Ø75 Anschlüsse Anschlüsse...
- Seite 8 LOGIC / Montageanleitung 3.2 DETAILANSICHT DES GERÄTS LOGIC Hochleistungsfilter Verbrauchsarme EC-Motoren Temperatursonden Hochleistungswärmetauscher Kondensatablauf Elektrische Anschlüsse...
- Seite 9 3.3 ABMESSUNGEN UND POSITIONIERUNG Maße 600mm MITGELIEFERTES ZUBEHÖR: Positionierung Absaugung ver- Zuluft brauchter Luft aus Frischluftzufuhr Ableitung verbrauch- von außen ter Luft nach außen der Wohnung Absaugung ver- Zuluft Frischluftzufuhr Ableitung verbrauch- brauchter Luft aus von außen ter Luft nach außen der Wohnung...
- Seite 10 LOGIC / Montageanleitung 4. BETRIEB 4.1 BESCHREIBUNG Das Gerät wird anschlussfertig geliefert und arbeitet vollautomatisch. Aus dem Innenraum abgesaugte verbrauchte Luft gibt ihre thermische Energie (Wärme oder Kälte) an die von außen einströmende Luft ab. Das Ergebnis ist eine Energieeinsparung bei Klimaanlagen, da die Temperatur der in die Häuser geleiteten sauberen Luft je nach Bedarf gedämpft wird (kühler im Sommer und wärmer im Winter).
- Seite 11 5. INSTALLATION 5.1 ALLGEMEINES Die Installation muss gemäß den folgenden Richtlinien und Vorschriften erfolgen: 1. Anforderungen an die Lüftungsqualität in Räumen gemäß den Richtlinien des Technischen Baucodes (CTE), insbesondere in Abschnitt HS3 der Verordnung über thermische Anlagen in Gebäuden (RITE) von 2007 2.
- Seite 12 Entfernen der nicht benötigten Ringe anzupassen. Die Anzahl der benötigten Ringe ist abhängig von der gewünschtne Durchflussmenge und dem Rohrdurchmesser und kann über ein Berechnungstool auf der Website von Jeremias festgelegt werden. Die Montage der Durchlflussbegrenzer erfolgt in drei Schritten: Entfernen der nicht Einführen des Durchflussbegrenzers...
- Seite 13 5.4 MONTAGE DES LOGIC Die Montage und der Anschluss dürfen nur von einer Fachkraft durchgeführt werden, die über die entsprechende Berechtigung zum elektrischen Anschluss und über die entsprechenden Werkzeuge und Hilfsmittel verfügt. Während der Installation sollten alle im Handbuch enthaltenen Anweisungen und Empfehlungen befolgt werden. Der Aufstellungsort des Gerätes muss daraufhin überprüft werden, dass dort keine elektrischen oder sonstigen Leitungen (z.
- Seite 14 LOGIC / Montageanleitung 5.5 DECKENMONTAGE Der LOGIC-Box liegt eine Schablone bei, die die Montage des Gerätes an Decke oder Wand erleichtert. Montageschablone an Wand oder Decke positionieren und die Bohrlöcher markieren. Bohrlöcher setzen und Gerät festschrauben. Lange Seite Kurze Seite Montagelöcher Montagelöcher...
- Seite 15 5.6 WANDMONTAGE Falls sie den LOGIC vertikal an der Wand installieren möchten, stehen ihnen zwei Montagepositionen zur Verfügung. Einbau mit Wählhebel in Stellung „rechts“ Einbau mit Wählhebel in Stellung „links“...
- Seite 16 LOGIC / Montageanleitung 6. ANSCHLUSS DES KONDENSATABLAUFS Bei Installation an der Decke muss einer der beiden seitlichen Kondensatabläufe gewählt werden, bei Wandmontage derjenige im unteren Bereich des Gerätes. So installieren Sie den Ablauf mit Siphon Als Zubehör bieten wir einen Siphon an, der sich dank verschiedener Adapter ganz einfach montieren lässt und so an unterschiedliche Rohrarten angepasst...
- Seite 17 7. ANSCHLÜSSE 7.1 LÜFTUNGSGERÄT Die elektrische Installation muss sämtliche relevanten Vorschriften ordnungsgemäß erfüllen. Stellen Sie vor Beginn der Installationsarbeiten sicher, dass die Anschlussdose oder Steckdose, an die Sie das Gerät anschließen möchten, mit einem Schutzkabel oder -stecker (Erde) ausgestattet ist Stellen Sie außerdem sicher, dass die Steckdose während der Montage keinen Strom führt.
- Seite 18 LOGIC / Montageanleitung 7.2 STEUERUNG • Erforderliches Kabel Ein 8-adriges UTP-Kabel ohne Klemmen ist im Lieferumfang enthalten. Die Länge des Anschlusskabels beträgt 10 m. • Verdeckte Verlegung des Kabels Das Verbindungskabel vom Gerät zum Bedienpanel muss im Rahmen der Bauvorbereitung unter Putz verlegt werden und in einer Unterputzdose enden. Abmessungen des Controllers 87,7 13,5...
- Seite 19 C) Befestigen Sie das Gehäuse an der Wand D) Steuerbefehl-Verbindung +24 V: Braun und weiß/braun GND: Orange und weiß/orange A: Blau und blau/weiß B: Grün und weiß/grün Netzwerkkabel sind im Lieferumfang der Steuereinheit enthalten...
- Seite 20 LOGIC / Montageanleitung 8. INBETRIEBNAHME Nachdem das Lüftungsgerät montiert ist, kann das System erstmalig gestartet werden. Zunächst schalten wir den LOGIC über den Ein-/Ausschalter (f) ein. Anschließend leuchten die LEDs auf der Bedieneinheit eine Sekunde lang auf, gefolgt vom Blinken der Tasten für den Bypass, Filterstatus und den automatischen Betrieb.
- Seite 21 3. Funktion der Schaltflächen: a) Anzeige der Geräte-Luftstromeinstellung mittels LEDs LED 1-7: Standarddurchflussmenge (gering – hoch) LED 1 blinkend: EXT1-Modus (Badezimmer) ist aktiv. Leuchtet bis 1 min. nach Ausschalten des Badezimmerlichts. LED 8: - kurzes Blinken: Boost-Modus ist aktiv - langes Blinken: EXT2-Modus (Dunstabzug) ist aktiv. Leuchtet bis 1 min. nach Ausschalten des Dunstabzuges.
- Seite 22 LOGIC / Montageanleitung i) Taste zum Aktivieren des Sommer-Bypass: Durch Drücken der Taste (i) wird der Bypass aktiviert, wenn die Bypass- Bedingungen erfüllt sind (Seite 10) oder wieder ausgeschaltet. Signal (j) leuchtet: Bypass-Funktion ist aktiviert. Signal (j) blinkt: Bypass-Funktion kann nicht gestartet werden. Das Gerät befindet sich im Frostschutz.
- Seite 23 Fehlertabelle FEHLERTABELLE Nummer Fehlermeldung Mögliche Fehlerursache Fehlerbehebung Netzwerkverbindung Das Netzkabel ist nicht angeschlossen prüfen/Aktivierung der Sicherheitsfunktion prüfen Stellen Sie den Schalter Der Hauptschalter steht auf Position 0 Das Gerät startet nicht auf Position 1 Gerät mit Hauptschalter ausschalten Der gesamte Ladevorgang des Trei- und wieder einschalten, warten bis der Controller fertig geladen bers wurde nicht abgeschlossen...
- Seite 24 LOGIC / Montageanleitung 9. LUFTQUALITÄTSSENSOREN Der LOGIC kann mit verschiedenen Zubehörteilen ausgestattet werden: • -Sensor (nicht im Lieferumfang enthalten) • Feuchtigkeitssensor RH (nicht im Lieferumfang enthalten) Der LOGIC verfügt über die Möglichkeit, einen CO -Sensor einzubauen. Dieser misst den Kohlendioxidgehalt (CO ) in der Raumluft eines Hauses in den verschiedenen Räumen und übermittelt seine Messwerte an das LOGIC-System.
- Seite 25 10. WARTUNG • Wenn die Filter nicht richtig ausgetauscht (gereinigt) werden, kann die Funktionalität des Gerätes kann sich verringern. • Betreiben Sie das Gerät niemals ohne Luftfilter, das Gerät kann sonst beschädigt werden. • FILTERWECHSEL ODER -REINIGUNG (DURCH DEN BENUTZER) •...
- Seite 26 LOGIC / Montageanleitung 10.1 WARTUNG DES WÄRMETAUSCHERS (FÜR DEN INSTALLATEUR) Sichtprüfung und Reinigung des Wärmetauschers • Anschließend den Wärmerückgewinnungstauscher (Position 12) einer Sichtprüfung unterziehen und reinigen. • Saugen Sie den Wärmetauscher mit einem Staubsauger ab oder verwenden Sie den Staubsaugerbürstenaufsatz. Saugen Sie den Wärmetauscher stets von der Stirnseite her ab, um feinen Staub zu entfernen.
- Seite 27 11. EXPLOSIONSZEICHNUNG Explosionszeichnung Nummer Beschreinung Stück Eckverbindungen Ø 160mm Eckverbindungen Ø 75mm Vordere Abdeckung Front Polypropylen Ventilator mit geringem Verbrauch Hochleistungs-Wärmetauscher Klemmlaschen Kondensatablauf Hochleistungsfilter Filterkappe Anschlussplatte Elektronische Anschlussplatte 100% automatische Bypassklappe...
- Seite 28 LOGIC / Montageanleitung 12. GARANTIE Die Gewährleistung pro Stück erfolgt nach den gesetzlichen Bestimmungen. Die Garantie gilt nur, wenn sämtliche Installations- und Wartungsanweisungen befolgt wurden. Die Garantie deckt Herstellungsfehler, Materialfehler oder Funktionsmängel des Geräts ab. Für die Eignung des Gerätes für spezielle Einsatzzwecke übernehmen wir keine Gewähr; die Feststellung der Eignung liegt ausschließlich im Ermessen des Kunden.
- Seite 29 DARÜBER HINAUS IST JEREMIAS AUCH IN DIESEN LÄNDERN VERTRETEN: Österreich | Schweiz | Belarus | Belgien | Bulgarien | Brasilien | Dänemark | Estland | Hongkong | Irland | Kasachstan | Lettland | Litauen | Luxemburg | Malta | Niederlande | Norwegen | Portugal | Rumänien | Saudi-Arabien | Serbien | Singapur | Slowakei | Slowenien | Südafrika | Schweden | Tunesien | Ukraine | Ungarn | Vereinigte Arabische Emirate...
