1. Untere Befestigungshalte-
rung
2. Haken
3. Abdeckung
6. Setzen Sie die Grasfangkorbnase in die Kerbe in der
Abdeckung ein (Bild 8
Hinweis: Führen Sie diesen Schritt für alle
Grasfangkörbe aus.
Hinweis: Die Fangkörbe liegen auf dem Rahmen des
Heckfangsystems auf.

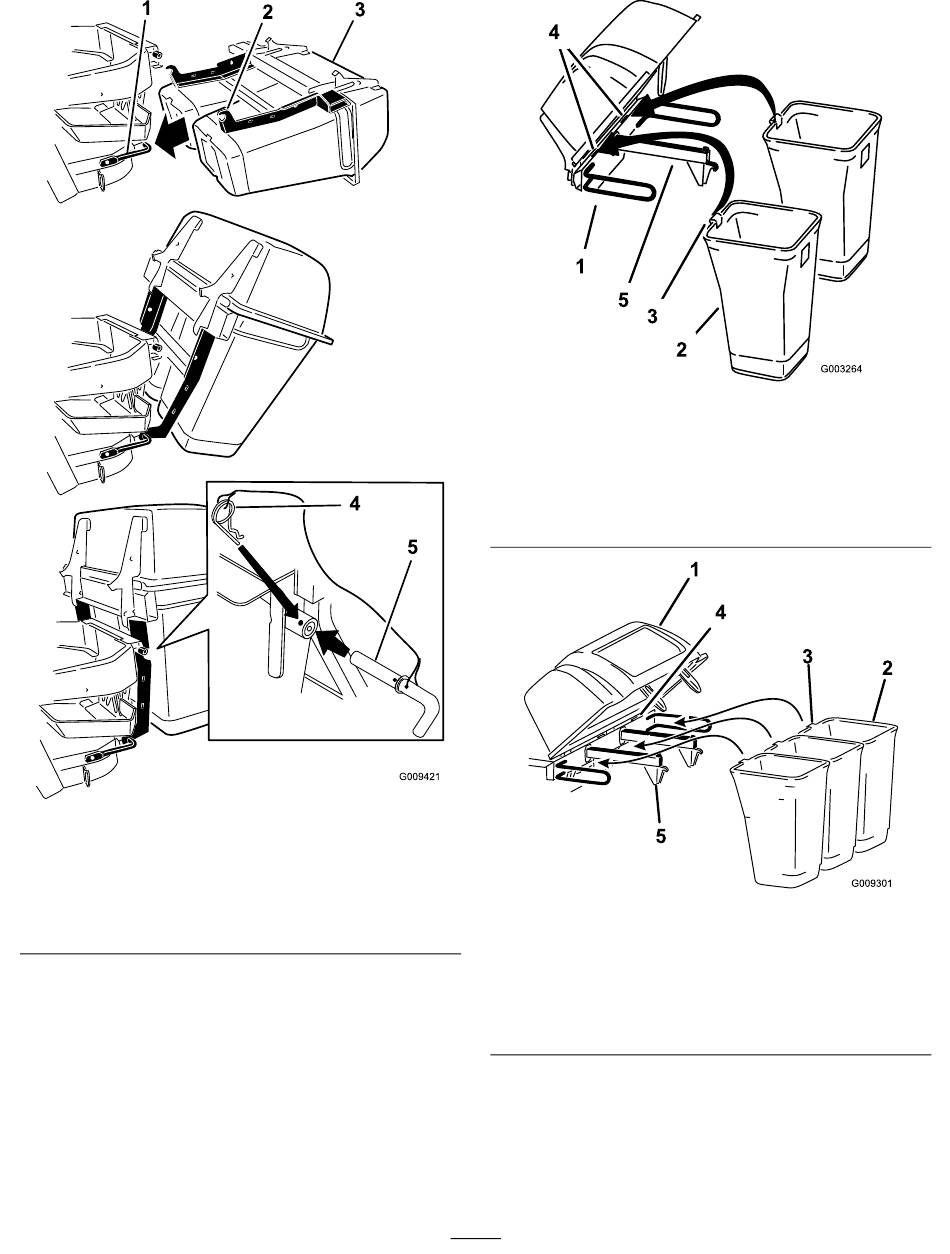

Bild 7
4. An Verbindungsleine
befestigter Splint
5. An Verbindungsleine
befestigter Stift
oder Bild 9).
Bild zeigt Heckfangsystem mit zwei Fangkörben
1. Abdeckung
2. Grasfangkorb
3. Grasfangkorblasche
Bild zeigt Heckfangsystem mit drei Fangkörben
1. Abdeckung
2. Grasfangkorb
3. Grasfangkorblasche
7. Senken Sie die Abdeckung des Heckfangsystems auf
die Säcke ab (Bild 10
9
Bild 8
4. Kerbe
5. Rahmen des
Heckfangsystems
Bild 9
4. Kerbe
5. Rahmen des
Heckfangsystems
oder Bild 11).
