Inhaltsverzeichnis

Quicklinks

VIESMANN
Montage- und
Serviceanleitung
für die Fachkraft

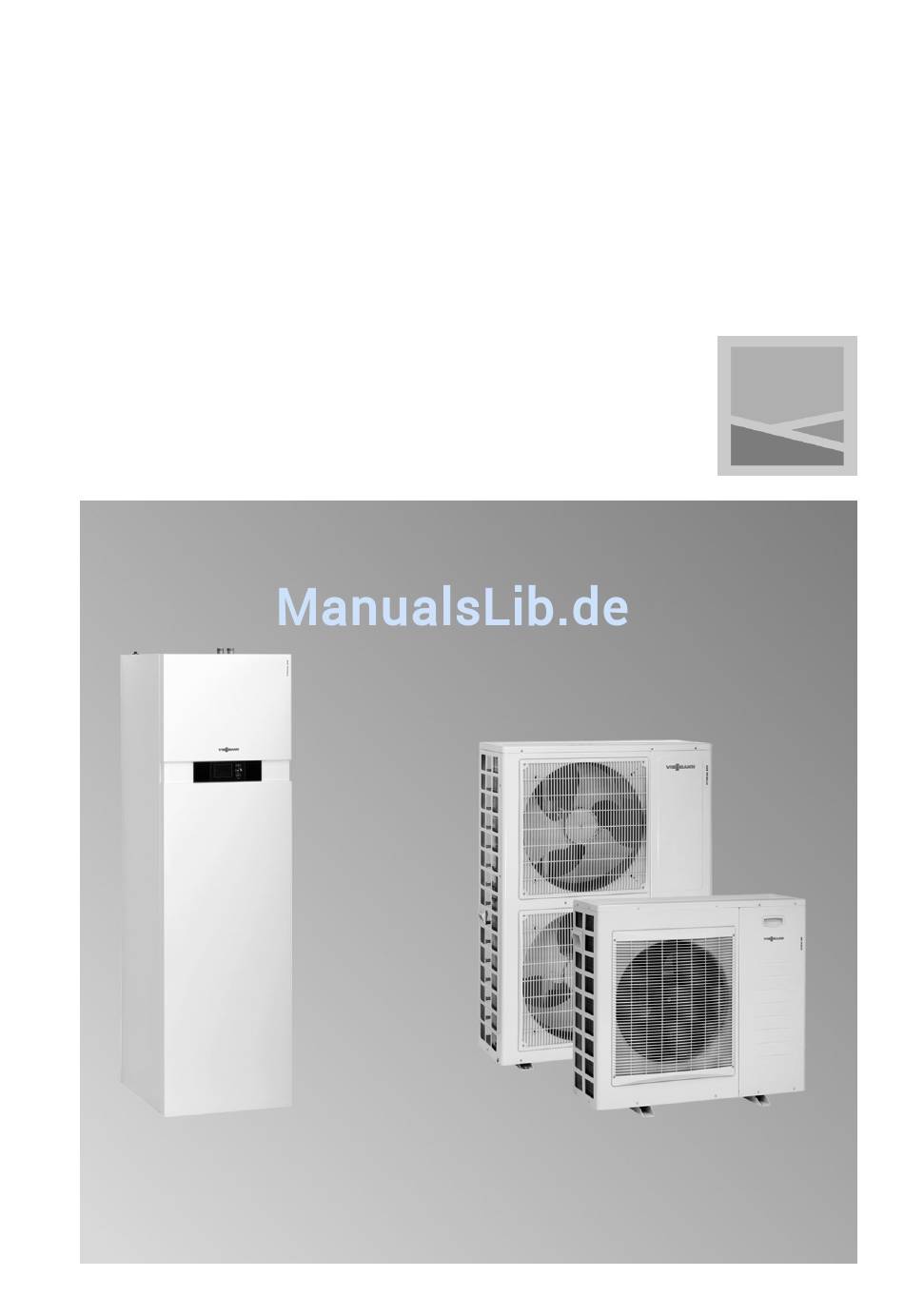

Vitocal 242-S
Typ AWT-AC 241.A04 bis A13, B10, B13
Wärmepumpen-Kompaktgeräte, Split-Ausführung für Heiz- und
Kühlbetrieb
Gültigkeitshinweise siehe letzte Seite
VITOCAL 242-S
Bitte aufbewahren!
5693 953
2/2013
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann VITOCAL 242-S

Inhaltszusammenfassung für Viessmann VITOCAL 242-S

  • Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitocal 242-S Typ AWT-AC 241.A04 bis A13, B10, B13 Wärmepumpen-Kompaktgeräte, Split-Ausführung für Heiz- und Kühlbetrieb Gültigkeitshinweise siehe letzte Seite VITOCAL 242-S Bitte aufbewahren! 5693 953 2/2013...

  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen. Gefahr ■ die einschlägigen Sicherheitsbestim- Dieses Zeichen warnt vor Perso- mungen der DIN, EN, DVGW und VDE nenschäden.
  • Seite 3 Anlage geprüft wur- den, können die Funktion beein- trächtigen. Der Einbau nicht zugelassener Komponenten sowie nicht genehmigte Ände- rungen und Umbauten können die Sicherheit beeinträchtigen und die Gewährleistung ein- schränken. Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Ersatz- teile verwenden.

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Montageanleitung Montagevorbereitung Bestimmungsgemäße Verwendung..............Anforderungen an bauseitige Anschlüsse............Montageablauf Außeneinheit montieren..................10 Inneneinheit montieren..................15 Kältemittelleitungen anschließen................25 Sekundärkreis anschließen.................. 34 Trinkwasserseitig anschließen................37 Solarkreis anschließen..................38 Kühlkreis anschließen, falls erforderlich............... 38 Elektrisch anschließen..................39 Netzanschluss...................... 55 Wärmepumpe schließen..................64 Serviceanleitung Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung......
  • Seite 5 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Einzelteillisten Außeneinheit 230 V~, Typ AWT-AC 241.A10, A13 Bestellung von Einzelteilen.................. 117 Übersicht der Baugruppen................... 118 Gehäuse Außeneinheit..................119 Elektrische Ausrüstung Außeneinheit..............121 Hydraulik Außeneinheit..................123 Einzelteillisten Außeneinheit 400 V~, Typ AWT-AC 241.B10, B13 Bestellung von Einzelteilen.................. 125 Übersicht der Baugruppen...................

  • Seite 6: Montagevorbereitung

    Montagevorbereitung Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur Die gewerbliche oder industrielle Ver- in geschlossenen Heizungssystemen wendung zu einem anderen Zweck als gemäß EN 12828 unter Berücksichti- zur Raumbeheizung/-kühlung oder gung der zugehörigen Montage-, Ser- Trinkwassererwärmung gilt als nicht vice- und Bedienungsanleitungen instal- bestimmungsgemäß.

  • Seite 7: Anforderungen An Bauseitige Anschlüsse

    Montagevorbereitung Anforderungen an bauseitige Anschlüsse Inneneinheit...

  • Seite 8: Anschluss

    Montagevorbereitung Anforderungen an bauseitige Anschlüsse (Fortsetzung) A Öffnung für Kleinspannungsleitun- F Flüssigkeitsleitung gen < 42 V G Heißgasleitung B Warmwasser H Heizwasservorlauf C Zirkulation K Heizwasserrücklauf D Öffnung für 230 V-Leitungen L Rücklauf Solarkreis E Kaltwasser M Vorlauf Solarkreis Anschlussgrößen für hydraulische Anschlüsse Sym- Bedeutung Anschluss...

  • Seite 9: Empfohlene Netzanschlussleitungen

    Montagevorbereitung Anforderungen an bauseitige Anschlüsse (Fortsetzung) Leitungslängen in der Innen-/Außeneinheit zuzüglich Wandabstand Leitungen Inneneinheit Außeneinheit Netzanschlussleitungen: ■ Wärmepumpenregelung (230 V~) 2,0 m – ■ Verdichter (230 V~/400 V~) – 1,5 m Weitere Anschlussleitungen: ■ 230 V~, z.B. für Umwälzpumpen 2,0 m –...

  • Seite 10: Montageablauf Außeneinheit Montieren

    Montageablauf Außeneinheit montieren Achtung Achtung Geräteschäden beim Transport Starke Neigung des Verdichters vermeiden. in der Außeneinheit führt durch Geräteoberseite nicht belasten. das Eindringen von Schmiermit- tel in den Kältekreis zu Geräte- schäden. Max. Kippwinkel von 45° einhal- ten. Anforderungen an die Montage Montageort ■...
  • Seite 11 Montageablauf Außeneinheit montieren (Fortsetzung) ■ Montageort so wählen, dass der Ver- Montagehinweise dampfer nicht durch Laub, Schnee, usw. verstopft werden kann. ■ Bodenmontage: ■ Montageort unter Berücksichtigung Konsolen für Bodenmontage (Zube- der Gesetzmäßigkeiten von Schall- hör) verwenden. ausbreitung und Schallreflexionen Falls die Konsolen nicht verwendet auswählen.
  • Seite 12 Montageablauf Außeneinheit montieren (Fortsetzung) ■ In Regionen mit langen Kälteperioden Gewichte der Außeneinheiten (wie z.B. in Deutschland) elektrische Typ AWT-AC Gewicht in kg Begleitheizung (Zubehör) für die Kon- 241.A04 denswasserwanne vorsehen. 241.A07 ■ Zur Körperschall- und Schwingungs- 241.A10 entkopplung zwischen Gebäude und 241.A13 Außeneinheit folgende Maßnahmen 241.B10...
  • Seite 13 Montageablauf Außeneinheit montieren (Fortsetzung) Mindestabstände Beispiel Typ AWT-AC 241.A04 A Lufteintritt B Luftaustritt Typ AWT-AC Maße in mm Leitungsdurchführung über Erd- unter Erd- niveau niveau 241.A04 ≥ 100 ≥ 100 ≥ 400 ≥ 300 ≥ 1000 241.A07 ≥ 100 ≥ 100 ≥...
  • Seite 14 Montageablauf Außeneinheit montieren (Fortsetzung) Bodenmontage A Konsole für Bodenmontage (Zube- hör)

  • Seite 15: Wandmontage

    Montageablauf Außeneinheit montieren (Fortsetzung) B Kiesbett zum Versickern des Kon- E Gummipuffer (beiliegend) denswassers C Betonfundament (siehe Planungs- unterlagen) D KG-Rohr DN 100 (nur bei Leitungs- durchführung unter Erdniveau) Hinweis Wir empfehlen Kondenswasser frei ablaufen zu lassen (ohne Kondenswas- serleitung). Wandmontage Montage nur mit dem zum Typ passen- Separate Montageanleitung...

  • Seite 16: Einbringung

    Montageablauf Inneneinheit montieren (Fortsetzung) Gesamtgewicht mit gefülltem Spei- Mindest-Raumvolumen (nach cher-Wassererwärmer EN 378): Typ AWT-AC Gewicht in kg Typ AWT-AC Mindest-Raumvo- 241.A04 lumen in m 241.A07 241.A04 241.A10 241.A07 241.A13 241.A10 241.B10 241.A13 241.B13 241.B10 241.B13 Mindestabstände Mindest-Raumhöhe h Montage h in mm ■...
  • Seite 17 Montageablauf Inneneinheit montieren (Fortsetzung) Speichermodul abnehmen...
  • Seite 18 Montageablauf Inneneinheit montieren (Fortsetzung) 193B 193C P501 P303 P302 P301...
  • Seite 19 Montageablauf Inneneinheit montieren (Fortsetzung)
  • Seite 20 Montageablauf Inneneinheit montieren (Fortsetzung)
  • Seite 21 Montageablauf Inneneinheit montieren (Fortsetzung)
  • Seite 22 Montageablauf Inneneinheit montieren (Fortsetzung) Hinweis Beim Abnehmen des Speichermoduls das Dichtband A nicht beschädigen.

  • Seite 23: Zusammenbau Und Zu Beachtende Dichtflächen

    Montageablauf Inneneinheit montieren (Fortsetzung) Zusammenbau und zu beachtende Dichtflächen 2. Speichermodul anbauen in umge- kehrter Reihenfolge zu Speichermo- dul abnehmen ab Seite 17. Achtung Hydraulische Verbindungen zwischen Wärmepumpen- und Speichermodul dicht her- stellen. Bei den Rohrdurchführungen auf richtigen Sitz der Durch- führungstüllen C achten 1.
  • Seite 24 Montageablauf Inneneinheit montieren (Fortsetzung)

  • Seite 25: Kältemittelleitungen Anschließen

    Montageablauf Kältemittelleitungen anschließen ■ Die Außeneinheit ist mit Kältemittel R – Im Heizbetrieb, falls Inneneinheit 410A vorgefüllt. oberhalb der Außeneinheit montiert ■ In folgenden Fällen Ölhebebögen in ist. senkrechte Leitung montieren (siehe – Im Kühlbetrieb, falls Inneneinheit folgende Abbildung): unterhalb der Außeneinheit montiert ist.
  • Seite 26 Montageablauf Kältemittelleitungen anschließen (Fortsetzung) Beispiel Typ AWT-AC 241.A07 Inneneinheit Außeneinheit Flüssigkeitsleitung Heißgasleitung Ölhebebögen Strömungsrichtung im Heizbe- trieb Strömungsrichtung im Kühlbe- trieb Schall- und Schwingungsentkopp- lung bei Leitungsdurchführung über Erdniveau Hinweis Elektrische Verbindungsleitungen und Kältemittelleitungen getrennt voneinan- der verlegen.

  • Seite 27: Anschluss An Der Außeneinheit

    Montageablauf Kältemittelleitungen anschließen (Fortsetzung) A Rohrbögen zur Schwingungskom- D Elektrische Verbindungsleitungen pensation Innen-/Außeneinheit B Rohrschellen mit EPDM-Einlage C Leitungsdurchführung, z.B. KG- Rohr mit Wärmedämmung Anschluss an der Außeneinheit 1. Typ AWT-AC 241.A04 und A07: Seitliche Abdeckung abschrauben, siehe Seite 52.
  • Seite 28 Montageablauf Kältemittelleitungen anschließen (Fortsetzung) Beispiel Typ AWT-AC 241.A04 C Flüssigkeitsleitung D Heißgasleitung...
  • Seite 29 Montageablauf Kältemittelleitungen anschließen (Fortsetzung) Achtung 3. Rohrenden bördeln. In die Kupferrohre dürfen keine Verschmutzungen (z.B. 4. Rohre anschrauben. Metallspäne) oder Feuchtig- keit gelangen. Deshalb die Rohröffnungen nach unten halten oder vorü- bergehend verschließen. Muttern von den Anschlüssen C und D der Kältemittelleitungen (Flüssigkeitsleitung und Heißgaslei- tung) abschrauben.
  • Seite 30 Montageablauf Kältemittelleitungen anschließen (Fortsetzung) Anschluss an der Inneneinheit Hinweis Wir empfehlen die beiliegenden Rohrbö- gen für den Anschluss der Kältemittellei- tungen zu verwenden. Abhängig von den Aufstellbedingungen können die Kältemittelleitungen auch direkt ohne die Bögen angeschlossen werden. C Flüssigkeitsleitung D Heißgasleitung...
  • Seite 31 Montageablauf Kältemittelleitungen anschließen (Fortsetzung) Achtung Hinweis In die Kupferrohre dürfen keine ■ Kältemittelleitungen der Inneneinheit Verschmutzungen (z.B. Metall- sind mit Stickstoff gefüllt, Überdruck späne) oder Feuchtigkeit gelan- 2 bar (0,2 MPa). gen. ■ Bei Verwendung von Euro Bördela- Deshalb die Rohröffnungen nach daptern Lötanschlüsse unter Schutz- unten halten oder vorüberge- gas löten.
  • Seite 32 Montageablauf Kältemittelleitungen anschließen (Fortsetzung) 5. Rohrbögen an der offenen Seite bör- deln und Verbindungsstück (Doppel- nippel) mit Überwurfmutter anschrau- ben. Hinweis ■ Rohrende der Heißgasleitung um ca. 0,5 mm vergrößert bördeln. ■ Verbindungsstücke dürfen nicht schräg angesetzt werden. Bördel- verbindungen auf festen Sitz prü- fen.
  • Seite 33 Montageablauf Kältemittelleitungen anschließen (Fortsetzung) 6. Typ AWT-AC 241.A04: ■ Beiliegende Überwurfmuttern (⁷⁄₁₆ UNF für Flüssigkeitsleitung, ¾ UNF für Heißgasleitung) über Kältemittelleitungen von der Außeneinheit schieben. ■ Kältemittelleitungen von der Außeneinheit bördeln. ■ Beiliegende Reduzierstücke mit Kupferdichtring an den Verbin- dungsstücken (Doppelnippel) anschließen.

  • Seite 34: Sekundärkreis Anschließen

    Montageablauf Kältemittelleitungen anschließen (Fortsetzung) Typ AWT-AC Leitung Anschluss an Drehmoment Inneneinheit in Nm 241.A10 Flüssigkeitsleitung 7 10 mm ⅝ UNF 33–42 Heißgasleitung 7 16 mm ⅞ UNF 63–77 241.A13 Flüssigkeitsleitung 7 10 mm ⅝ UNF 33–42 Heißgasleitung 7 16 mm ⅞...
  • Seite 35 Montageablauf Sekundärkreis anschließen (Fortsetzung) A Beiliegende gerade Rohrstücke B Rohrbögen aus Anschluss-Set Sekundärkreis (Zubehör, siehe separate Montageanleitung) Symbol Bedeutung Anschluss Heizwasserrücklauf Cu 28 x 1 mm Heizwasservorlauf Cu 28 x 1 mm...
  • Seite 36 Montageablauf Sekundärkreis anschließen (Fortsetzung) 2. Beiliegende Sicherheitsgruppe mon- tieren: Entweder an bauseitige Leitung im Heizwasserrücklauf oder an Anschluss-Set Sekundärkreis (Zubehör) Montageanleitung Anschluss- 3. Sekundärkreis befüllen und entlüf- ten. 4. Leitungen innerhalb des Gebäudes wärmedämmen. Beiliegende Sicherheitsgruppe Hinweis ■ Bei Fußbodenheizkreisen muss ein C Manometer Temperaturwächter als Maximaltem- D Anschluss G¾...

  • Seite 37: Trinkwasserseitig Anschließen

    Montageablauf Trinkwasserseitig anschließen Für den trinkwasserseitigen Anschluss die DIN 1988 und die DIN 4753 beachten (c: Vorschriften des SVGW). P R H M O A Warmwasser G Sicherheitsventil B Zirkulationspumpe H Absperrventil C Rückschlagklappe, federbelastet K Durchflussregulierventil D Anschlussbereich Wärmepumpe L Manometeranschluss (Draufsicht) M Rückflussverhinderer/Rohrtrenner...

  • Seite 38: Solarkreis Anschließen

    Montageablauf Trinkwasserseitig anschließen (Fortsetzung) Sicherheitsventil Den Speicher-Wassererwärmer durch Empfehlung: Sicherheitsventil über ein Sicherheitsventil vor unzulässig Speicheroberkante montieren. Dadurch hohen Drücken schützen. ist es vor Verschmutzung, Verkalkung und hoher Temperatur geschützt. Bei Arbeiten am Sicherheitsventil braucht außerdem der Speicher-Wassererwär- mer nicht entleert zu werden. Solarkreis anschließen Solarkreis bauseits anschließen.

  • Seite 39: Elektrisch Anschließen

    Montageablauf Elektrisch anschließen Gefahr Hinweis Beschädigte Leitungsisolierun- Falls zwei Komponenten an eine gen können zu Personen- und gemeinsame Klemme angeschlossen Geräteschäden führen. werden, müssen beide Adern zusam- Leitungen so verlegen, dass sie men in einer Aderendhülse verpresst nicht an stark wärmeführenden, werden.
  • Seite 40 Montageablauf Elektrisch anschließen (Fortsetzung) Inneneinheit: Elektrische Leitungen zum Anschlussraum verle- 400/230 V > 42 V < 42 V...
  • Seite 41 Montageablauf Elektrisch anschließen (Fortsetzung) A Netzanschlussleitungen Ansteuer- E Typ AWT-AC 241.A04 und A07: modul für Heizwasser-Durchlaufer- Bus-Verbindungsleitung 43 V: Ver- hitzer 230 V~/400 V~ legung im Spannungsbereich B Anschlussleitungen für Betriebs- 230 V~ (Anschluss siehe komponenten 230 V~ Seite 54) C Anschlussleitungen Kleinspannung F Netzanschlussleitung Wärmepum- (Sensoren, KM-BUS) <...

  • Seite 42: Inneneinheit: Übersicht Der Anschlüsse

    Montageablauf Elektrisch anschließen (Fortsetzung) Inneneinheit: Übersicht der Anschlüsse F21 F13 F23 F14 12 V P202 P203 43 V F101...

  • Seite 43: Inneneinheit: Grundleiterplatte (Betriebskomponenten 230 V~)

    Montageablauf Elektrisch anschließen (Fortsetzung) A Erweiterungsleiterplatte auf Grund- E Lüsterklemmen (siehe Seite 46) leiterplatte (Bauseits nichts F1 Sicherung T 6,3 A anschließen.) X1 Klemmen für Schutzleiter aller B Grundleiterplatte (siehe Seite 43) zugehörenden Anlagenkompo- F3 Sicherung T 6,3 A nenten C Regler- und Sensorleiterplatte X2 Klemmen für Neutralleiter aller (siehe Seite 48)

  • Seite 44: Erläuterung

    Montageablauf Elektrisch anschließen (Fortsetzung) Stecker sYA Klemmen Funktion Erläuterung 211.2 Sekundärpumpe ■ Bei Anlage ohne Heizwasser-Pufferspei- cher ist keine weitere Heizkreispumpe er- forderlich (siehe Klemme 212.2). ■ Temperaturwächter als Maximaltempe- raturbegrenzung für Fußbodenheizung (falls vorhanden) in Reihe anschließen. Anschlusswerte ■ Leistung: 130 W ■...
  • Seite 45 Montageablauf Elektrisch anschließen (Fortsetzung) Stecker sYS Klemmen Funktion Erläuterung 212.3 Trinkwasserzirkulations- Anschlusswerte pumpe ■ Leistung: 50 W ■ Spannung: 230 V~ ■ Max. Schaltstrom: 4(2) A 212.4 Solarkreispumpe mit Anschlusswerte Sicherheitstemperaturbe- ■ Leistung: 130 W grenzer (max. 95 °C) für ■...

  • Seite 46: Inneneinheit: Erweiterungsleiterplatte Auf Grundleiterplatte (Betriebskomponenten 230 V~)

    Montageablauf Elektrisch anschließen (Fortsetzung) Heizkreis ohne Mischer A1/HK1 Anschluss Umwälzpumpe C A an Rege- lung ■ Ohne Heizwasser-Pufferspeicher 211.2 Sekundärpumpe ■ Mit Heizwasser-Pufferspeicher 212.2 Heizkreispumpe A1/HK1 Anschluss des Temperaturwächters Best.-Nr. 7151 728, 7151 729 B an Erweiterungssatz Mischer sÖ sÖ A Stecker sÖ, an Erweiterungssatz Mischer aufstecken.
  • Seite 47 Montageablauf Elektrisch anschließen (Fortsetzung) Klemmen Funktion Erläuterung X3.1 Phase geschaltet Über Netzschalter Regelung. Hinweis Gesamtbelastung 1000 W aller ange- schlossener Komponenten beachten. X3.3 Strömungswächter Potenzialfreier Schließer erforderlich: X3.4 ■ Geschlossen: Wärmepumpe in Betrieb ■ Geöffnet: Wärmepumpe außer Betrieb ■ Schaltvermögen 230 V~, 0,15 A Bei Anschluss Brücke entfernen.

  • Seite 48: Inneneinheit: Regler- Und Sensorleiterplatte (Sensoren)

    Montageablauf Elektrisch anschließen (Fortsetzung) Klemmen Funktion Erläuterung X3.8 Frostschutzwächter oder/ Potenzialfreier Öffner erforderlich: X3.9 und Feuchteanbau- ■ Geschlossen: Sicherheitskette durch- schalter gängig oder ■ Geöffnet: Sicherheitskette unterbrochen, Brücke Wärmepumpe außer Betrieb ■ Schaltvermögen 230 V~, 0,15 A ■ Bei Anschluss Brücke entfernen. ■...
  • Seite 49 Montageablauf Elektrisch anschließen (Fortsetzung) Stecker Sensor Kollektortemperatursensor NTC 20 kΩ Rücklauftemperatursensor Solarkreis NTC 10 kΩ KM-BUS (Adern vertauschbar) Falls mehrere Geräte angeschlossen werden, KM-BUS-Verteiler (Zubehör) verwenden. KM-BUS-Teilnehmer (Beispiele): ■ Erweiterungssatz für einen Heizkreis mit Mi- scher M2/HK2 ■ Fernbedienung Vitotrol 200A oder Vitotrol 300B (Heizkreiszuordnung an der Fernbedienung einstellen) ■...
  • Seite 50 Montageablauf Elektrisch anschließen (Fortsetzung) Schwimmbadbeheizung Hinweis ■ Ansteuerung der Schwimmbadbehei- zung erfolgt über die Erweiterung EA1 mit KM-BUS. ■ Anschlüsse an Erweiterung EA1 nur entsprechend folgender Abbildung ausführen. ■ Eine Filterkreispumpe kann nicht über die Wärmepumpenregelung ange- steuert werden.
  • Seite 51 Montageablauf Elektrisch anschließen (Fortsetzung) L1 N A Erweiterung EA1 G Umwälzpumpe zur Schwimmbad- B Netzanschluss 1/N/PE 230 V/ beheizung (Zubehör) H Temperaturregler für Schwimmbe- 50 Hz cken-Temperaturregelung (poten- C Abzweigdose (bauseits) zialfreier Kontakt: 230 V~, 0,1 A, D Sicherungen und Leistungsschütz Zubehör) für Umwälzpumpe zur Schwimm- K Anschluss auf Regler- und Sensor-...

  • Seite 52: Inneneinheit: Avi-Leiterplatte

    Montageablauf Elektrisch anschließen (Fortsetzung) Inneneinheit: AVI-Leiterplatte Schnittstelle Inneneinheit – Außenein- heit Stecker Komponente F101 Sicherung T 1,0 A L P202 Bus-Verbindung (12 V zur Außeneinheit bei Typ AWT-AC 241.A10, A13, B10, B13) P203 Bus-Verbindung (43 V zur Außeneinheit bei Typ AWT-AC 241.A04, A07) Hinweis ■...
  • Seite 53 Montageablauf Elektrisch anschließen (Fortsetzung) 400 V~: Anschlussraum Außeneinheit öffnen Typ AWT-AC, 241.B10 und B13 A Anschlussraum: ■ Bus-Verbindung zur Inneneinheit Hinweis Die Adern der Bus-Verbindung zwischen Innen- und Außenein- heit nicht vertauschen. ■ Netzanschluss Verdichter...

  • Seite 54: Inneneinheit Und Außeneinheit Verbinden

    Montageablauf Elektrisch anschließen (Fortsetzung) Inneneinheit und Außeneinheit verbinden 230 V~ Typ AWT-AC 241.A04 241.A07 241.A10 und A13 C N L ? C2 C1 ? N L 12V COM COM 43V 12V COM COM 43V 12V COM COM 43V 400 V~ A Anschlussraum Außeneinheit Typ AWT-AC 241.B10 und B13 (siehe Seite 52)

  • Seite 55: Netzanschluss

    Montageablauf Netzanschluss Trennvorrichtungen für nicht geer- Gefahr dete Leiter Fehlende Erdung von Kompo- ■ Der Hauptschalter (falls vorhanden) nenten der Anlage kann bei muss gleichzeitig alle nicht geerdeten einem elektrischen Defekt zu Leiter mit min. 3 mm Kontaktöffnungs- gefährlichen Verletzungen durch weite vom Netz trennen.

  • Seite 56: Netzanschluss Wärmepumpenregelung (230 V~)

    Montageablauf Netzanschluss (Fortsetzung) ■ Die Zuordnung der EVU-Sperre (für ■ Die Netzanschlussleitung der Wärme- Verdichter und/oder Heizwasser- pumpenregelung mit max. 16 A absi- Durchlauferhitzer) erfolgt über die Art chern. des Anschlusses und Parametrierung ■ Wir empfehlen, den Netzanschluss für an der Wärmepumpenregelung. Zubehör und externe Komponenten, Die Sperrung der Netzversorgung ist die nicht an der Wärmepumpenrege-...
  • Seite 57 Montageablauf Netzanschluss (Fortsetzung) Netzanschluss Außeneinheit (230 V~/400 V~) ■ Niedertarif und EVU-Sperre einsetz- Hinweis bar. Freie Klemmen nur zur internen Verwen- ■ Bei Nutzung Niedertarif mit EVU- dung. Sperre keine Parametereinstellungen erforderlich. Der Verdichter ist wäh- rend der Sperrzeit außer Betrieb. ■...
  • Seite 58 Montageablauf Netzanschluss (Fortsetzung) Netzanschluss Außeneinheit 400 V~ A Anschlussraum Außeneinheit (siehe Seite 52) Typ AWT-AC 241.B10 und B13 B Netzanschluss 230 V/50 Hz C2 C1 ? N L3 L2L1 Typ AWT-AC 241.B10 241.B13 Empfohlene Netzanschlussleitung 5 x 2,5 mm 5 x 2,5 mm (max.

  • Seite 59: Netzanschlussleitung Heizwasser-Durchlauferhitzer Anschließen

    Montageablauf Netzanschluss (Fortsetzung) Netzanschlussleitung Heizwasser-Durchlauferhitzer anschlie- ßen Inneneinheit ■ Empfohlene Netzanschlussleitung: 400 V~: 5 x 2,5 mm 1/N/PE 230 V~: 7 x 2,5 mm 230 V/50 Hz ■ Absicherung max. 16 A ■ Niedertarif und EVU-Sperre einsetz- 3/N/PE 400 V/50 Hz A Anschlussraum Inneneinheit (siehe Kapitel „Übersicht der Anschlüsse: Inneneinheit“)

  • Seite 60: Netzversorgung Mit Evu-Sperre

    Montageablauf Netzanschluss (Fortsetzung) Netzversorgung mit EVU-Sperre EVU-Sperre ohne bauseitige Lasttrennung Das EVU-Sperrsignal wird direkt in der Hinweis Wärmepumpenregelung angeschlos- Technische Anschlussbedingungen des sen. Bei aktiver EVU-Sperre wird der zuständigen Energieversorgungsunter- Verdichter „hart“ ausgeschaltet. nehmens (EVU) beachten. Mit dem Parameter „Leistung für Heizw.-Durchlauferh.
  • Seite 61 Montageablauf Netzanschluss (Fortsetzung) G Rundsteuer-Empfänger (Kontakt H Niedertarifzähler geöffnet: Sperre aktiv) K Einspeisung: TNC-System Einspeisung: TNC-System EVU-Sperre mit bauseitiger Lasttrennung Das EVU-Sperrsignal wird am bauseiti- Hinweis gen Schütz der Niedertarif-Netzversor- Technische Anschlussbedingungen des gung und in der Wärmepumpenregelung zuständigen Energieversorgungsunter- angeschlossen.

  • Seite 62: H Niedertarifzähler K Einspeisung: Tnc-System L Hauptschalter

    Montageablauf Netzanschluss (Fortsetzung) A Wärmepumpenregelung (Innenein- E Hochtarifzähler heit, Lüsterklemmen siehe Kapitel F Vorsicherung Rundsteuer-Empfän- „Übersicht der Anschlüsse: Innen- einheit“) G Rundsteuer-Empfänger (Kontakt B Heizwasser-Durchlauferhitzer (falls geöffnet: Sperre aktiv) mit Vorsiche- vorhanden) rung C Verdichter Wärmepumpe (Außen- H Niedertarifzähler einheit) K Einspeisung: TNC-System D Netzanschluss Wärmepumpenre- L Hauptschalter...
  • Seite 63 Montageablauf Netzanschluss (Fortsetzung) Netzversorgung in Verbindung mit Eigenenergieverbrauch Ohne EVU-Sperre E1E2 D /D L1 L1 L2 L2 L3 L3 A Wärmepumpe G Doppeltarifzähler (für Sondertarif für Wärmepumpe) B Weitere (Eigenenergie-)Verbrau- Nicht zulässig in Verbindung mit cher im Haushalt C Energiezähler Photovoltaikanlage zum Eigenener- gieverbrauch.

  • Seite 64: Wärmepumpe Schließen

    Montageablauf Netzanschluss (Fortsetzung) H Zweirichtungszähler (für Photovol- L Trennvorrichtung für den Hausan- taikanlage zum Eigenenergiever- schluss (Verteilerschrank) brauch): M Verteilerschrank Energiebezug vom EVU und Ener- N Hausanschlusskasten gieeinspeisung zum EVU K Zähler mit Rücklaufsperre: Für Energieerzeugung der Photo- voltaikanlage Wärmepumpe schließen Achtung 1.

  • Seite 65: Erstinbetriebnahme, Inspektion, Wartung

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Weitergehende Hinweise zu den Arbeitsschritten siehe jeweils angegebene Seite Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • • • 1. Wärmepumpe öffnen............67 • 2. Protokolle erstellen............67 •...

  • Seite 66: Arbeitsschritte Für Die Erstinbetriebnahme

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme,… (Fortsetzung) Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • • • 19. Wärmepumpe schließen, Hauptsicherung einschalten • • • 20. Wärmepumpe einschalten..........79 • 21. Anlage in Betrieb nehmen..........79 •...

  • Seite 67: Weitere Angaben Zu Den Arbeitsschritten

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten Wärmepumpe öffnen Gefahr Achtung Das Berühren spannungsfüh- Um Geräteschäden zu vermei- render Bauteile kann zu gefährli- den, müssen zwischen Aufstel- chen Verletzungen durch elektri- lung und Inbetriebnahme des schen Strom führen. Geräts min. 30 min liegen. ■...

  • Seite 68: Kältemittelleitungen Und Inneneinheit Evakuieren

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Kältemittelleitungen und Inneneinheit evakuieren Achtung Achtung Die Inbetriebnahme ist witte- Vor dem Evakuieren der Kälte- rungsabhängig. mittelleitungen und der Innenein- heit alle Verbindungsstellen mit Bei hoher relativer Luftfeuchtig- Lecksuchspray auf Dichtheit prü- keit oder Außentemperaturen fen: unter 0 °C Folgendes beachten:...
  • Seite 69 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Beispiel Typ AWT-AC 241.A07 A Inneneinheit E Serviceventil (Schraderventil) B Außeneinheit Bei Typ AWT-AC, Typ 241.A07 befindet sich das Serviceventil am C Flüssigkeitsleitung Anschluss der Flüssigkeitsleitung. D Füllventil F Heißgasleitung...
  • Seite 70 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) G Füllschlauch zwischen Manometer- L Vakuumpumpe batterie und Außeneinheit M Verbindungsschlauch zwischen H Manometerbatterie Manometerbatterie und Vakuum- K Verbindungsschlauch zwischen meter Manometerbatterie und Vakuum- N Ventil für Vakuummeter pumpe O Vakuummeter Achtung 5.

  • Seite 71: Kältemittelleitungen Und Inneneinheit Füllen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Kältemittelleitungen und Inneneinheit füllen Hinweis 3. Kappen an den Füllventilen der ■ Die Außeneinheit ist mit Kältemittel Außeneinheit abschrauben, beide R 410A vorgefüllt. Füllventile öffnen und Kappen wieder ■ Bei Leitungslängen von 3 bis 12 m ist aufschrauben.

  • Seite 72: Kältekreis Auf Dichtheit Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 6. Kappen an den Füllventilen der Kältemittelfüllmenge pro Meter Lei- Außeneinheit abschrauben, beide tungslänge (bei Leitungslängen 12 Füllventile öffnen und Kappen wieder bis 30 m) aufschrauben. Typ AWT-AC R 410A in g/m 241.A04 Hinweis 241.A07...

  • Seite 73: Sekundärseitig Füllen Und Entlüften

    ■ Füllwasser mit einer Wasserhärte über 16,8 °dH (3,0 mol/m ) muss ent- härtet werden, z.B. mit der Kleinent- härtungsanlage für Heizwasser (siehe Viessmann Preisliste Vitoset). 1. Falls vorhanden, bauseitige Rück- flussverhinderer öffnen. 2. Vordruck des Ausdehnungsgefäßes prüfen. Planungsanleitung...
  • Seite 74 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 3. Sekundärkreis füllen (spülen) und entlüften: ■ Schnellentlüfter (siehe Sicherheits- gruppe, Kapitel „Sekundärkreis anschließen“) etwas öffnen, bleibt offen. ■ Zum Entlüften das 3-Wege- Umschaltventil „Heizen/Trinkwas- sererwärmung“ mit Handhebel auf Mittelstellung stellen und einrasten (siehe Abbildung).

  • Seite 75: Solarkreis Füllen Und Entlüften

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Solarkreis füllen und entlüften Gefahr Achtung Überhitzte Kollektorflächen und Um Geräteschäden zu ver- überhitztes Wärmeträgermedium meiden, führen zu Verbrennungen und zu Solarkreis ausschließlich mit Geräteschäden. Tyfocor LS füllen. Bei Arbeiten am Kollektor und am Solarkreis mit Wärmeträgerme- 3.
  • Seite 76 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Achtung Ein Kurzschluss zwischen Mag- nesiumanode und Heizwendel hebt die Schutzwirkung der Mag- nesiumanode auf und führt zu Korrosionsschäden am Spei- cher-Wassererwärmer. Vor Aufstecken der elektrischen Leitungen Widerstand zwischen den Klemmen A und B mes- sen.

  • Seite 77: Magnesiumanode Austauschen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Magnesiumanode austauschen Hinweis Achtung Falls die Magnesiumanode ausge- Ein Kurzschluss zwischen Mag- tauscht werden muss, kann eine war- nesiumanode und Heizwendel tungsfreie Fremdstromanode (Zubehör) hebt die Schutzwirkung der Mag- verwendet werden. nesiumanode auf und führt zu Korrosionsschäden am Spei- Ausbau der Magnesiumanode siehe...

  • Seite 78: Wärmetauscher (Verdampfer) Der Außeneinheit Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Wärmetauscher (Verdampfer) der Außeneinheit reinigen Gefahr Achtung Das Berühren spannungsfüh- Zu starker Luftdruck frontal render Bauteile und der Kontakt und von der Seite kann zur spannungsführender Bauteile mit Deformation der Aluminium- Wasser kann zu schweren Ver- rippen des Wärmetauschers letzungen durch elektrischen...

  • Seite 79: Wärmepumpe Einschalten

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Wärmepumpe einschalten Achtung 2. 2 min warten. Der Betrieb der Wärmepumpe mit zu wenig Kältemittel führt zu 3. Spannung der Inneneinheit einschal- Geräteschäden. ten. ■ Vor dem Einschalten der Wär- mepumpe müssen die Innen- 4.
  • Seite 80 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Inbetriebnahme mit Inbetriebnahme-Assistent Der Inbetriebnahme-Assistent führt Netzschalter an der Wärmepumpenre- automatisch durch alle Menüs, in denen gelung einschalten. Einstellungen erforderlich sind. Hierbei ■ Die Abfrage „Inbetriebnahme star- ist die „Codierebene 1“ automatisch ten?“...
  • Seite 81 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Sprache einstellen Datum Uhrzeit Datum/Uhrzeit einstellen einstellen einstellen Inbetriebnahme starten? Parametergruppe Parameter Codier- ebene 1 wählen einstellen Sensorwerte Temperatursensoren anzeigen Signaleingänge Signaleingänge anzeigen Aktorentest Aktorentest durchführen Teilnehmer-Check Teilnehmer-Check durchführen Funktionskontrolle Funktions- Funktion starten kontrolle...
  • Seite 82 7. Anlagenschema einstellen: „6“ ein Parameter-Code zugeordnet. Erforderliche Parameter für die Wärmepumpe „Leistung Verdichterstufe 5030“ Die vom Typ abhängige Wärmeleistung der Wärmepumpe muss bei der Inbe- triebnahme eingestellt werden. Vitocal 242-S, Typ AWT-AC 241.A04 241.A07 241.A10 241.A13 241.B10 241.B13 „Leistung Verdichterstufe...
  • Seite 83 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Erforderliche Parameter für bauseits angeschlossene Komponenten Detaillierte Erläuterung zu den Parametern Serviceanleitung Wärmepum- penregelung Vitotronic 200 Anlagenschema Übersicht aller möglichen Anlagenschemen Komponente Anlagenschema Heizkreis A1/HK1 — — — — M2/HK2 — —...
  • Seite 84 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Pumpen und weitere Komponenten Pumpe/Komponente Parameter Einstellung Heizkreispumpe „Anlagendefinition“ Ó ■ Mit Heizkreis A1/HK1 (für „Anlagenschema 7000“ Heizkreis ohne Mischer) oder ■ Mit Heizkreis M2/HK2 (für Heizkreis mit Mischer) Trinkwasserzirkulations- Erweitertes Menü: Zeitprogramm einstellen pumpe „Zeitprogramm Zirkulati-...
  • Seite 85 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Pumpe/Komponente Parameter Einstellung Vitocom 100, Typ GSM „Anlagendefinition“ Ó „1“ „Vitocom 100 7017“ Externe Erweiterung „Anlagendefinition“ Ó ■ „1“ EA1 ■ „2“ AM1 „Externe Erweiterung 7010“ ■ „3“EA1 und AM1 Hinweis Parameter für externe Funk- tionen siehe folgende Ta- belle.
  • Seite 86 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Externe Funktionen Parameter Einstellung Externes Sperren von Ver- „Anlagendefinition“ Ó „0“ bis „31“ dichter und Pumpen „Wirkung extern Sperren auf Pumpen/Verdichter 701A“ Externes Sperren des Ver- „Anlagendefinition“ Ó „0“ bis „8“ dichters, Mischer in Regelbe- „Wirkung extern Sperren trieb oder ZU...
  • Seite 87 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Heizwasser-Durchlauferhitzer Parameter für Einstellung Heizwasser-Durchlauferhitzer „Elektr. Zusatzheizung“ Ó „1“ „Freigabe Heizwasser-Durchlauferhitzer 7900“ ggf. „Elektr. Zusatzheizung“ Ó „1“ „Freigabe Heizw.-Durchlauferhitzer für Raum- beheizung 7902“ „Elektr. Zusatzheizung“ Ó ■ „1“ für 3 kW ■...
  • Seite 88 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Parameter für Lüftungsgerät Einstellung ■ „Volumenstrom Reduzierte Lüftung 7D0A“ „95“ bis „7D0B“ abzüglich 10 m ■ „Volumenstrom Nennlüftung 7D0B“ „7D0A“ zuzüglich 10 m /h bis „7D0C“ abzüglich 10 m ■ „Volumenstrom Intensivlüftung 7D0C“ „7D0B“...

  • Seite 89: Funktion Der Anlage Prüfen (Z.b. Aktoren, Temperaturen, Ggf. Wärmemengenzähler)

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Funktion der Anlage prüfen (z.B. Aktoren, Temperaturen, ggf. Wärmemengenzähler) Achtung Falls die Wärmepumpe, z.B. während der Lagerung oder beim Transport Temperaturen unter –15 °C ausgesetzt wird, kann der Sicherheitstemperaturbegrenzer des Heizwasser-Durchlauferhit- zers auslösen.

  • Seite 90: Störungsbehebung

    Störungsbehebung Instandsetzung Übersicht elektrische Komponenten Siehe ab Seite 42. Bedienteil aufklappen...
  • Seite 91 Störungsbehebung Instandsetzung (Fortsetzung) Ggf. Abdeckung vom Bedienteil abnehmen...

  • Seite 92: Übersicht Interne Komponenten: Inneneinheit

    Störungsbehebung Instandsetzung (Fortsetzung) Übersicht interne Komponenten: Inneneinheit a:C] a:C]...
  • Seite 93 Störungsbehebung Instandsetzung (Fortsetzung) Vorlauftemperatursensor Füll-/Entleerungshahn Sekun- Sekundärkreis (alternative därkreis Positionen) Serviceventil Inneneinheit Rücklauftemperatursensor (Schraderventil, kann anstelle Solarkreis des Serviceventils Außenein- Rücklauftemperatursensor heit für Druckprüfung und Eva- Sekundärkreis kuierung des Kältekreises ver- Sekundärpumpe wendet werden, siehe Seite 68) 3-Wege-Umschaltventil „Hei- Temperatursensor Flüssiggas zen/Trinkwassererwärmung“...

  • Seite 94: Positionen Füll-/Entleerungshahn Speicher-Wassererwärmer

    Störungsbehebung Instandsetzung (Fortsetzung) Positionen Füll-/Entleerungshahn Speicher-Wassererwärmer A Geschlossen C Offen zur Entleerung oder Befüllung B Offen zur Entleerung der internen des Speichers Trinkwasserleitung Übersicht interne Komponenten: Außeneinheit Gefahr Das Berühren stromführender Bauteile kann zu schweren Ver- letzungen führen. Kondensato- ren führen nach Ausschalten der Netzspannung noch Spannung.
  • Seite 95 Störungsbehebung Instandsetzung (Fortsetzung) Außeneinheit, Typ AWT-AC 241.A04 A Ventilator G Temperatursensor Verdichterkopf B Wärmetauscher (Verdampfer) (Heißgas) (CTT) C Temperatursensor Lufteintritt Ver- H Flüssigkeitsabscheider dampfer (OAT) K Temperatursensor Kältemittelein- D Temperatursensor Verdampfer tritt Verdampfer (OCT) (OMT) L Verdichter E 4-Wege-Umschaltventil F Elektronisches Expansionsventil (EEV)
  • Seite 96 Störungsbehebung Instandsetzung (Fortsetzung) Außeneinheit, Typ AWT-AC 241.A07 A Ventilator G Temperatursensor Verdichterkopf B Wärmetauscher (Verdampfer) (Heißgas) (CTT) C Temperatursensor Lufteintritt Ver- H Flüssigkeitsabscheider dampfer (OAT) K Temperatursensor Kältemittelein- D Temperatursensor Verdampfer tritt Verdampfer (OCT) L Verdichter (OMT) E 4-Wege-Umschaltventil F Elektronisches Expansionsventil (EEV)
  • Seite 97 Störungsbehebung Instandsetzung (Fortsetzung) Außeneinheit, Typ AWT-AC 241.A10, 241.A13, 241.B10, 241.B13 A Ventilator G Temperatursensor Verdichterkopf B Wärmetauscher (Verdampfer) (Heißgas) (CTT) C Temperatursensor Lufteintritt Ver- H Flüssigkeitsabscheider dampfer (OAT) K Temperatursensor Kältemittelein- D Temperatursensor Verdampfer tritt Verdampfer (OCT) (OMT) L Verdichter E 4-Wege-Umschaltventil M Hochdruckschalter (pHi) F Elektronisches Expansionsventil...

  • Seite 98: Wärmepumpe Sekundärseitig Entleeren

    Störungsbehebung Instandsetzung (Fortsetzung) Wärmepumpe sekundärseitig entleeren 1. Bauseitigen KFE-Hahn schließen. 2. Wärmepumpe am Füll-/Entleerungs- hahn Sekundärkreis entleeren (siehe Kapitel „Übersicht interne Kompo- nenten: Inneneinheit“). Sensoren prüfen Sensor Mess- Einbauposition Anschluss Ele- ment ■ Außentemperatursensor (F0) Inneneinheit Regler- und Sen- ■ Puffertemperatursensor (F4) 10 kΩ...
  • Seite 99 (Heißgas) (CTT) 50 kΩ (siehe Seite 94) lung (Aufkleber in der Außeneinheit beachten) Temperatursensoren in Inneneinheit (mit Kennzeichnung) Viessmann NTC 10 kΩ (blaue Kenn- Weitere Sensoren zeichnung) Außentemperatursensor 10 30 50 70 90 110 Temperatur in °C -20 -10 10 20 30 Temperatur in °C...
  • Seite 100 Störungsbehebung Instandsetzung (Fortsetzung) Viessmann Pt500A (grüne Kenn- zeichnung) 140 180 Temperatur in °C Viessmann NTC 20 kΩ (orange Kennzeichnung) Temperatur in °C...

  • Seite 101: Sicherungen Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) Temperatursensoren in Außeneinheit (ohne Kennzeichnung) Typ NTC 10 kΩ 1000 -30 -20 -10 0 10 20 30 40 50 60 70 80 90 100 Temperatur in °C Typ NTC 50 kΩ 1000 -30 -20 -10 0 10 20 30 40 50 60 70 80 90 100 Temperatur in °C Sicherungen prüfen Position der Sicherungen siehe ab...
  • Seite 102 Störungsbehebung Instandsetzung (Fortsetzung) Gefahr Durch den Ausbau der Sicherun- gen ist der Laststromkreis nicht spannungsfrei. Das Berühren spannungsführender Bauteile kann zu gefährlichen Verletzun- gen durch elektrischen Strom führen. Bei Arbeiten am Gerät unbedingt auch den Laststromkreis span- nungsfrei schalten.

  • Seite 103: Einzelteillisten Inneneinheit

    Einzelteillisten Inneneinheit Einzelteillisten Inneneinheit Bestellung von Einzelteilen Folgende Angaben sind erforderlich: Handelsübliche Teile sind im örtlichen ■ Herstell-Nr. (siehe Typenschild A) Fachhandel erhältlich. ■ Baugruppe (aus dieser Einzelteilliste) ■ Positionsnummer des Einzelteils innerhalb der Baugruppe (aus dieser Einzelteilliste)

  • Seite 104: Übersicht Der Baugruppen Inneneinheit

    Einzelteillisten Inneneinheit Übersicht der Baugruppen Inneneinheit A Typenschild C Baugruppe Elektrische Ausrüstung B Baugruppe Gehäuse Inneneinheit Inneneinheit...

  • Seite 105: Einzelteile Ohne Abbildung Inneneinheit

    0006 Lackstift weiß 0007 Montage- und Serviceanleitung Wärmepumpe Gehäuse Inneneinheit 0001 Vorderblech oben 0006 Oberblech hinten 0002 Vorderblech unten 0007 Schriftzug Viessmann 0003 Seitenblech links 0008 Träger Wärmepumpenregelung 0004 Seitenblech rechts 0009 Schrauben (Satz) 0005 Oberblech vorn 0010 Befestigungselemente (Satz)
  • Seite 106 Einzelteillisten Inneneinheit Gehäuse Inneneinheit (Fortsetzung) 0006 0003 0005 0001 0008 0007 0009 0002 0010 0004...

  • Seite 107: Elektrische Ausrüstung Inneneinheit

    Einzelteillisten Inneneinheit Elektrische Ausrüstung Inneneinheit 0001 Bedienteil 0037 Trennsteg 0002 Regler- und Sensorleiterplatte mit 0039 Serviceanleitung Vitotronic 200, Abdeckung (CU401) Typ WO1C 0005 Grundleiterplatte mit Abdeckung 0040 Bedienungsanleitung (MB761) Vitotronic 200, Typ WO1C 0006 Erweiterungsleiterplatte mit Abdeckung (SA135) Einzelteile ohne Abbildung 0007 Codierstecker 0003 Leiterplatte mit Anschlussadapter 0008 AVI-Leiterplatte (IU122-A10)
  • Seite 108 Einzelteillisten Inneneinheit Elektrische Ausrüstung Inneneinheit (Fortsetzung) 0018 0020 0033 0017 0019 0001 0032 0007 0006 0005 0010 0002 0009 0037 0011 0008 0030 0013 0023 0025 0024 0034 0035 0039 0040...

  • Seite 109: Hydraulik Inneneinheit

    Einzelteillisten Inneneinheit Hydraulik Inneneinheit 0001 Rückwand Gehäuseunterteil 0026 Drucksensor (ICT) 0027 Ventilkörper ⁷⁄₁₆ 0002 Bodenblech 0003 Oberblech Gehäuseunterteil 0028 Schraderventil 0004 Winkel Gehäuseunterteil links 0029 Sicherungsfeder 0005 Winkel Gehäuseunterteil rechts 0030 Entlüftungshahn G⅜ 0006 Halteschiene 0031 Schraubrohrschelle D 21-23, M8, 0007 Halteblech EPDM-Einlage 0008 Dämmung Bodenblech...
  • Seite 110 Einzelteillisten Inneneinheit Hydraulik Inneneinheit (Fortsetzung) 0038 0003 0034 0035 0027 0042 0028 0014 0026 0041 0026 0027 0039 0041 0028 0038 0015 0044 0030 0030 0029 0033 0030 0044 0039 0034 0027 0041 0009 0035 0044 0028 0039 0048 0029 0039 0044 0040...

  • Seite 111: Speicher Inneneinheit

    Einzelteillisten Inneneinheit Speicher Inneneinheit 0001 Ladespeicher 220 Liter 0019 Verschlusskappe G ¾ mit Halte- 0002 Rückwand Gehäuseoberteil schlaufe 0003 Haltewinkel Speicher 0020 Magnesium-Kettenanode 0004 Verbindungsleitung Speicherla- 0021 Ladelanze depumpe–Rückschlagklappe 0022 Rückschlagventil 30 mbar 0005 Rücklaufleitung Solar (3 kPa), Anschluss G 1 0006 Vorlaufleitung Solar 0023 T-Stück mit Klemmringverschrau- 0007 Anschluss-Stutzen Warmwasser-...
  • Seite 112 Einzelteillisten Inneneinheit Speicher Inneneinheit (Fortsetzung) 0032 0034 0011 0007 0017 0035 0035 0008 0012 0015 0035 0035 0013 0017 0003 0030 0029 0035 0014 0014 0013 0028 0001 0026 0021 0002 0033 0016 0018 0035 0009 0015 0027 0035 0035 0035 0035 0031...

  • Seite 113: Einzelteillisten Außeneinheit 230 V~, Typ Awt-Ac 241.A04

    Einzelteillisten Außeneinheit 230 V~, Typ AWT-AC 241.A04 Bestellung von Einzelteilen Folgende Angaben sind erforderlich: Handelsübliche Teile sind im örtlichen ■ Herstell-Nr. (siehe Typenschild A) Fachhandel erhältlich. ■ Baugruppe (aus dieser Einzelteilliste) ■ Positionsnummer des Einzelteils innerhalb der Baugruppe (aus dieser Einzelteilliste) Außeneinheit 0001 Gehäusefront...
  • Seite 114 Einzelteillisten Außeneinheit 230 V~, Typ AWT-AC 241.A04 Außeneinheit (Fortsetzung) 0024 0022 0026 0010 0021 0020 0031 0028 0023 0027 0009 0014 0006 0005 0004 0030 0025 0002 0008 0019 0015 0017 0016 0001 0003 0032 0018 0013 0029 0007 0012 0011...

  • Seite 115: Einzelteillisten Außeneinheit 230 V~, Typ Awt-Ac 241.A07

    Einzelteillisten Außeneinheit 230 V~, Typ AWT-AC 241.A07 Bestellung von Einzelteilen Folgende Angaben sind erforderlich: Handelsübliche Teile sind im örtlichen ■ Herstell-Nr. (siehe Typenschild A) Fachhandel erhältlich. ■ Baugruppe (aus dieser Einzelteilliste) ■ Positionsnummer des Einzelteils innerhalb der Baugruppe (aus dieser Einzelteilliste) Außeneinheit 0001 Luftaustrittsgitter...
  • Seite 116 Einzelteillisten Außeneinheit 230 V~, Typ AWT-AC 241.A07 Außeneinheit (Fortsetzung) 0033 0032 0031 0036 0027 0036 0028 0030 0026 0035 0029 0004 0007 0034 0038 0003 0012 0020 0022 0021 0025 0043 0005 0006 0042 0024 0037 0023 0013 0014 0011 0017 0015 0016...

  • Seite 117: Einzelteillisten Außeneinheit 230 V~, Typ Awt-Ac 241.A10, A13

    Einzelteillisten Außeneinheit 230 V~, Typ AWT-AC 241.A10, A13 Bestellung von Einzelteilen Folgende Angaben sind erforderlich: Handelsübliche Teile sind im örtlichen ■ Herstell-Nr. (siehe Typenschild A) Fachhandel erhältlich. ■ Baugruppe (aus dieser Einzelteilliste) ■ Positionsnummer des Einzelteils innerhalb der Baugruppe (aus dieser Einzelteilliste)

  • Seite 118: Übersicht Der Baugruppen

    Einzelteillisten Außeneinheit 230 V~, Typ AWT-AC 241.A10, A13 Übersicht der Baugruppen A Typenschild B Baugruppe Gehäuse Außeneinheit...

  • Seite 119: Gehäuse Außeneinheit

    Einzelteillisten Außeneinheit 230 V~, Typ AWT-AC 241.A10, A13 Übersicht der Baugruppen (Fortsetzung) C Baugruppe Elektrische Ausrüstung Außeneinheit D Baugruppe Hydraulik Außeneinheit Gehäuse Außeneinheit 0001 Oberblech 0012 Schutzgitter links 0002 Seitenblech rechts 0013 Tragegriff links 0003 Abdeckung Netzanschluss 0014 Motorträger 0004 Vorderblech links 0015 Lufteinlassring 0005 Vorderblech rechts 0016 Tragegriff rechts...
  • Seite 120 Einzelteillisten Außeneinheit 230 V~, Typ AWT-AC 241.A10, A13 Gehäuse Außeneinheit (Fortsetzung) 0012 0001 0019 0018 0013 0014 0009 0021 0010 0015 0011 0004 0008 0006 0020 0021 0010 0003 0015 0017 0016 0006 0007 0002 0016 0005...

  • Seite 121: Elektrische Ausrüstung Außeneinheit

    Einzelteillisten Außeneinheit 230 V~, Typ AWT-AC 241.A10, A13 Elektrische Ausrüstung Außeneinheit 0001 Hauptplatine 0020 Kommunikationsleitung Treiber 0002 Treiberplatine 0021 Kommunikationsleitung IDU 0003 Kondensatorleiterplatte 0022 Netzleitung Reglerleiterplatte 0004 Leiterplatte Netzfilter 0005 Spulen 0023 Kommunikationsleitung Anlauf- 0006 Anschlussklemme regler 0007 Spule EEV 0024 Netzleitung Treiber-Filter 0008 Spule 4-Wege-Umschaltventil 0025 Netzleitung Line-Filter...
  • Seite 122 Einzelteillisten Außeneinheit 230 V~, Typ AWT-AC 241.A10, A13 Elektrische Ausrüstung Außeneinheit (Fortsetzung) 0002 0004 0003 0006 0005 0011 0009 0012 0010 0001 0013 0007 0008...

  • Seite 123: Hydraulik Außeneinheit

    Einzelteillisten Außeneinheit 230 V~, Typ AWT-AC 241.A10, A13 Hydraulik Außeneinheit 0001 Verdichter 0010 Temperatursensor NTC 50 kΩ 0002 Verrohrung EEV komplett (CTT) 0003 Verrohrung 4-Wege-Umschalt- 0011 Absperrventil Flüssigkeitsleitung ventil komplett 0012 Abdeckung Netzanschluss Ver- 0004 Flüssigkeitsabscheider dichter 0005 Hochdruckschalter 0006 Absperrventil Heißgasleitung Einzelteile ohne Abbildung 0007 Ölabscheider 0013 Anschlusswinkel für Kondens-...
  • Seite 124 Einzelteillisten Außeneinheit 230 V~, Typ AWT-AC 241.A10, A13 Hydraulik Außeneinheit (Fortsetzung) 0002 0005 0008 0004 0010 0007 0006 0003 0009 0001 0011 0012...

  • Seite 125: Einzelteillisten Außeneinheit 400 V~, Typ Awt-Ac 241.B10, B13

    Einzelteillisten Außeneinheit 400 V~, Typ AWT-AC 241.B10, B13 Bestellung von Einzelteilen Folgende Angaben sind erforderlich: Handelsübliche Teile sind im örtlichen ■ Herstell-Nr. (siehe Typenschild A) Fachhandel erhältlich. ■ Baugruppe (aus dieser Einzelteilliste) ■ Positionsnummer des Einzelteils innerhalb der Baugruppe (aus dieser Einzelteilliste)

  • Seite 126: Übersicht Der Baugruppen

    Einzelteillisten Außeneinheit 400 V~, Typ AWT-AC 241.B10, B13 Übersicht der Baugruppen A Typenschild B Baugruppe Gehäuse Außeneinheit...

  • Seite 127: Gehäuse Außeneinheit

    Einzelteillisten Außeneinheit 400 V~, Typ AWT-AC 241.B10, B13 Übersicht der Baugruppen (Fortsetzung) C Baugruppe Elektrische Ausrüstung Außeneinheit D Baugruppe Hydraulik Außeneinheit Gehäuse Außeneinheit 0001 Oberblech 0012 Schutzgitter links 0002 Seitenblech rechts 0013 Tragegriff links 0003 Abdeckung oben 0014 Motorträger 0004 Abdeckung unten 0015 Lufteinlassring 0005 Vorderblech links 0016 Tragegriff rechts...
  • Seite 128 Einzelteillisten Außeneinheit 400 V~, Typ AWT-AC 241.B10, B13 Gehäuse Außeneinheit (Fortsetzung) 0001 0012 0014 0017 0019 0009 0018 0013 0011 0010 0015 0005 0008 0007 0011 0002 0003 0020 0010 0015 0004 0007 0016 0006...

  • Seite 129: Elektrische Ausrüstung Außeneinheit

    Einzelteillisten Außeneinheit 400 V~, Typ AWT-AC 241.B10, B13 Elektrische Ausrüstung Außeneinheit 0001 Hauptplatine Einzelteile ohne Abbildung 0002 Treiberplatine 0013 Leitungsbaum Verdichter 0003 Kondensatorleiterplatte 0014 Leitungsbaum Verdichter kom- 0004 Leiterplatte Netzfilter plett 0005 Spulen 0015 Kommunikationsleitung Treiber 0006 Spule EEV 0016 Kommunikationsleitung IDU 0007 Spule 4-Wege-Umschaltventil 0018 Anschlussleitung Hochdruck- 0008 Klemmleiste 8-polig...
  • Seite 130 Einzelteillisten Außeneinheit 400 V~, Typ AWT-AC 241.B10, B13 Elektrische Ausrüstung Außeneinheit (Fortsetzung) 0005 0002 0004 0003 0010 0001 0011 0017 0008 0006 0007 0009 0012...

  • Seite 131: Hydraulik Außeneinheit

    Einzelteillisten Außeneinheit 400 V~, Typ AWT-AC 241.B10, B13 Hydraulik Außeneinheit 0001 Verdichter 0007 Elektronisches Expansionsventil 0002 Verrohrung 4-Wege-Umschalt- 0008 Wärmedämmung Verdichter ventil komplett 0009 Temperatursensor NTC 50 kΩ 0003 Flüssigkeitsabscheider (CTT) 0004 Hochdruckschalter 0010 Absperrventil Flüssigkeitsleitung 0005 Absperrventil Heißgasleitung 0011 Abdeckung Netzanschluss Ver- 0006 Ölabscheider dichter...
  • Seite 132 Einzelteillisten Außeneinheit 400 V~, Typ AWT-AC 241.B10, B13 Hydraulik Außeneinheit (Fortsetzung) 0007 0004 0003 0002 0008 0006 0011 0010 0001 0009 0005 0008...

  • Seite 133: Protokoll Der Hydraulikparameter

    Protokolle Protokoll der Hydraulikparameter Einstell- und Messwerte Sollwert Erstinbe- triebnahme Prüfung Externe Pumpen der Heizkreise Typ der Umwälzpumpe Stufe der Umwälzpumpe Einstellung Überströmventil Inbetriebnahme Primärkreis Temperatur Lufteintritt °C („Diagnose“ Ó „Anlagenübersicht“) Temperatur Luftaustritt °C („Diagnose“ Ó „Anlagenübersicht“) Temperaturdifferenz (Lufteintritt/-austritt) ΔT: ■...
  • Seite 134 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Anlagendefinition Parameter Code Auslieferungszu- Erstinbe- stand triebnah- „Anlagenschema“ (siehe Kapitel „Anla- 7000 genschema“) „Temperaturdifferenz für Berechnung 7003 40 (≙ 4 K) der Heizgrenze“ „Temperaturdifferenz für Berechnung 7004 40 (≙ 4 K) der Kühlgrenze“ „Schwimmbad“ 7008 „Externe Erweiterung“...
  • Seite 135 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Warmwasser Parameter Code Auslieferungszu- Erstinbe- stand triebnah- „Warmwassertemperatur-Sollwert“ 6000 500 (≙ 50 °C) „Min. Warmwassertemperatur“ 6005 100 (≙ 10 °C) „Max. Warmwassertemperatur“ 6006 600 (≙ 60 °C) „Hysterese WW-Temperatur Wärme- 6007 50 (≙ 5 K) pumpe“...
  • Seite 136 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Solar Parameter Code Auslieferungszu- Erstinbe- stand triebnah- „Typ Solarregelung“ 7A00 „Max. Kollektortemperatur“ 7A01 1300 (≙ 130 °C) „Einschalthysterese Solarkreis- 7A02 70 (≙ 7 K) pumpe“ „Ausschalthysterese Solarkreis- 7A03 30 (≙ 3 K) pumpe“ „Volumenstrom Solarkreis für Berech- 7A07 100 l/h nung Solarertrag“...
  • Seite 137 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Heizwasser-Pufferspeicher Parameter Code Auslieferungszu- Erstinbe- stand triebnah- „Freigabe Pufferspeicher/Hydrauli- 7200 sche Weiche“ „Temperatur in Betriebsstatus Fest- 7202 500 (≙ 50 °C) wert für Pufferspeicher“ „Hysterese Temperatur Beheizung 7203 50 (≙ 5 K) Pufferspeicher“ „Max. Temperatur Pufferspeicher“ 7204 600 (≙...
  • Seite 138 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Heizkreis 2 Parameter Code Auslieferungszu- Erstinbe- stand triebnah- „Raumtemperatur Normal“ 3000 200 (≙ 20 °C) „Raumtemperatur Reduziert“ 3001 160 (≙ 16 °C) „Fernbedienung“ 3003 „Niveau Heizkennlinie“ 3006 0 (≙ 0 K) „Neigung Heizkennlinie“ 3007 6 (≙ 0,6) „Einfluss Raumtemperaturaufschal- 300A tung“...
  • Seite 139 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Lüftung Parameter Code Auslieferungszu- Erstinbe- stand triebnah- „Freigabe Vitovent“ 7D00 „Freigabe Vorheizregister elektrisch“ 7D01 „Freigabe Nachheizregister hydrau- 7D02 lisch“ „Freigabe Feuchtesensor“ 7D05 „Freigabe CO2-Sensor“ 7D06 „Ablufttemperatur-Sollwert“ 7D08 200 (≙ 20 °C) „Volumenstrom Reduzierte Lüftung“ 7D0A 120 m „Volumenstrom Nennlüftung“...
  • Seite 140 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Parameter Code Auslieferungszu- Erstinbe- stand triebnah- „Freigabe Eigenenergieverbr. für Hei- 7E13 zen“ „Anhebung Temp.-Sollwert Warmwas- 7E21 0 (≙ 0 K) serspeicher PV“ „Anhebung Temp.-Sollwert Heizwas- 7E22 0 (≙ 0 K) ser-Puffersp. PV“ „Anhebung Raumtemperatur-Sollwert 7E23 0 (≙...
  • Seite 141 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Bedienung Parameter Code Auslieferungszu- Erstinbe- stand triebnah- „Bedienung sperren“ 8800...

  • Seite 142: Technische Daten

    Technische Daten Technische Daten 230 V-Geräte Typ AWT-AC 241.A04 241.A07 241.A10 241.A13 Leistungsdaten Heizen bei 100 % nach EN 14511 (A2/W35 °C, Sprei- zung 5 K) Nenn-Wärmeleis- 10,6 tung Frequenz Verdich- Drehzahl Ventila- U/min Elektr. Leistungs- 0,91 1,73 2,20 3,25 aufnahme Leistungszahl ε...
  • Seite 143 Technische Daten Technische Daten (Fortsetzung) Typ AWT-AC 241.A04 241.A07 241.A10 241.A13 Leistungsdaten Heizen bei 100 % nach EN 14511 (A7/W35 °C, Sprei- zung 5 K) Nenn-Wärmeleis- 8,39 10,9 14,6 tung Frequenz Verdich- Drehzahl Ventila- U/min Luftvolumenstrom 2090 3600 4210 4210 Elektr.
  • Seite 144 Technische Daten Technische Daten (Fortsetzung) Typ AWT-AC 241.A04 241.A07 241.A10 241.A13 Leistungsdaten Kühlen bei 100 % nach EN 14511 (A35/W18 °C, Spreizung 5 K) Nenn-Kühlleistung 10,0 12,6 Frequenz Verdich- Drehzahl Ventila- U/min Elektr. Leistungs- 1,13 2,63 2,80 4,20 aufnahme Leistungszahl EER 3,72 3,35 3,57...
  • Seite 145 Technische Daten Technische Daten (Fortsetzung) Typ AWT-AC 241.A04 241.A07 241.A10 241.A13 Elektrische Werte Außen- einheit ■ Nennspannung 1/N/PE 230 V/50 Hz Verdichter ■ Max. Nennstrom 13,5 15,7 19,6 26,5 Verdichter ■ Anlaufstrom Ver- 10,5 dichter ■ Anlaufstrom Ver- dichter bei block- iertem Rotor ■...
  • Seite 146 Technische Daten Technische Daten (Fortsetzung) Typ AWT-AC 241.A04 241.A07 241.A10 241.A13 Elektrische Leis- tungsaufnahme ■ Ventilator (max.) W ■ Außeneinheit (max.) ■ Sekundärpumpe 3 – 50 3 – 50 3 – 70 3 – 70 (PWM) ■ Regelung/Elekt- ronik Außenein- heit (max.) ■...
  • Seite 147 Technische Daten Technische Daten (Fortsetzung) Typ AWT-AC 241.A04 241.A07 241.A10 241.A13 Zapfbare Wasser- l/min 16,8 16,8 17,3 17,3 menge bei angege- bener Leistungs- kennzahl N Trinkwassererwär- mung von 10 auf 45 °C Max. Kollektorflä- che bei Südaus- richtung (Flächen-/ Röhrenkollektor) Max.

  • Seite 148: Schall-Leistung Der Außeneinheit

    Technische Daten Technische Daten (Fortsetzung) Typ AWT-AC 241.A04 241.A07 241.A10 241.A13 Anschlüsse Heizwasservorlauf Cu 28 x 1 Cu 28 x 1 Cu 28 x 1 Cu 28 x 1 Heizwasserrück- Cu 28 x 1 Cu 28 x 1 Cu 28 x 1 Cu 28 x 1 lauf Kaltwasser...
  • Seite 149 Technische Daten Technische Daten (Fortsetzung) 400 V-Geräte Typ AWT-AC 241.B10 241.B13 Leistungsdaten Heizen bei 100 % nach EN 14511 (A2/W35 °C, Spreizung 5 K) Nenn-Wärmeleistung 7,57 9,06 Verdichter Frequenz Ventilator Drehzahl U/min Elektr. Leistungsaufnahme 2,99 2,45 Leistungszahl ε (COP) bei Heizbetrieb 3,79 3,70 Leistungsregelung...

  • Seite 150: Temperatur Lufteintritt Kühlbetrieb

    Technische Daten Technische Daten (Fortsetzung) Typ AWT-AC 241.B10 241.B13 Temperatur Lufteintritt Kühlbetrieb ■ Min. °C ■ Max. °C Heizbetrieb ■ Min. °C –20 –20 ■ Max. °C Heizwasser bei 10 K Spreizung Inhalt Min. Volumenstrom (unbedingt einhalten) 1200 1380 Max. externer Druckverlust (RFH) bei min. mbar Volumenstrom Max.
  • Seite 151 Technische Daten Technische Daten (Fortsetzung) Typ AWT-AC 241.B10 241.B13 Elektrische Leistungsaufnahme ■ Ventilator (max.) ■ Außeneinheit (max.) ■ Sekundärpumpe (PWM) 3 – 50 3 – 50 ■ Regelung/Elektronik Außeneinheit (max.) ■ Regelung/Elektronik Inneneinheit (max.) W ■ Max. Leistung Regelung/Elektronik 1000 1000 Kältekreis Arbeitsmittel...
  • Seite 152 Technische Daten Technische Daten (Fortsetzung) Typ AWT-AC 241.B10 241.B13 Gesamtgewicht Außeneinheit Inneneinheit Zul. Betriebsdruck sekundärseitig Anschlüsse Heizwasservorlauf Cu 28 x 1 Cu 28 x 1 Heizwasserrücklauf Cu 28 x 1 Cu 28 x 1 Kaltwasser ¾ ¾ Warmwasser ¾ ¾ Zirkulation Vorlauf Solarkreis Rohrhülse DN 20 für Multi-...

  • Seite 153: Anhang

    Komponenten für Solaranlage vollständig installiert (optional) Komponenten für Lüftung vollständig installiert (optional) Komponenten für Photovoltaik vollständig installiert (optional) Wunschtermin: Datum Uhrzeit Datum Uhrzeit Die bei Viessmann angeforderten Leistungen werden mir/uns entsprechend der aktuellen Viessmann Preisliste in Rechnung gestellt. Ort/Datum Unterschrift...

  • Seite 154: Konformitätserklärung

    Konformitätserklärung Konformitätserklärung Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitocal 242-S, Typ AWT-AC inkl. Wärmepum- penregelung Vitotronic 200, Typ WO1C mit den folgenden Normen überein- stimmt: DIN 8901 EN 61 000-3-3 DIN 8975-1:1986-12 EN 61 000-3-11;...

  • Seite 155: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Aufstellung Abdeckung Außeneinheit anbauen..64 ■ Außeneinheit........14 Abdeckung Bedienteil abnehmen..91 ■ Bedingungen........11 Abmessungen........7 ■ freistehend........11 ■ Außeneinheit......147, 151 ■ Inneneinheit........15 ■ Inneneinheit......147, 151 ■ in Nischen........11 Absicherung ■ zwischen Mauern......11 ■ Netzanschluss Außeneinheit..57, 58 Auftrag zur Erstinbetriebnahme..153 ■ Netzanschluss Heizwasser-Durch- Ausdehnungsgefäß......36, 75 lauferhitzer........59 Außeneinheit...
  • Seite 156 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Betriebskomponenten 230 V~41, 43, 46 Einzelteillisten........103 Blitzschutz..........11 Elektrische Anschlüsse, Übersicht..90 Bodenbelastung.........15 Elektrische Anschlüsse der Außenein- Bodenmontage heit prüfen..........78 ■ Außeneinheit........14 Elektrische Leistungsaufnahme146, 151 Bodenunebenheiten......15 Elektrische Leitungen verlegen..40 Bördeladapter........31 Elektrischer Anschluss Bördelverbindungen prüfen....72 ■ Außeneinheit........52 Brunnenkreis........47 ■ Temperatursensoren......48 Bus-Verbindungsleitung...39, 41, 52, 53 ■...
  • Seite 157 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Flüssigkeitsabscheider...95, 96, 97 Flüssigkeitslei- Hauptschalter.......55, 62 tung....8, 26, 28, 30, 69, 148, 152 Heißgaslei- ■ Drehmoment......29, 33 tung....8, 26, 28, 30, 69, 148, 152 Freien Lauf des Ventilators prüfen..77 ■ Drehmoment......29, 33 Freistehende Aufstellung....11 Heizkreispumpe.........84 Fremdstromanode......77 Heizkreispumpe anschließen.....44 Frostschutzwächter anschließen..48 Heizwasser-Durchlauferhitzer60, 62, 93 Füll-/Entleerungshahn......94...
  • Seite 158 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Instandsetzungsarbeiten....67 Korrosionsschäden......76, 77 Interne Komponenten....92, 94 Kühldecke..........38 Kühlkreis anschließen......38 Kühlung..........44 Kältekreis Kühlwasservorlauf......38 ■ Dichtheitsprüfung......72 Kupferdichtring........33 ■ evakuieren........68 Kurzschluss Magnesiumanode-Heiz- ■ füllen..........71 wendel..........76, 77 ■ Technische Daten....146, 151 Kältemittel........25, 71 ■ Eigenschaften.........72 Laststromkreise........55 ■ Hautkontakt......68, 71 Lecksuchspray........68 ■ Sicherheitshinweise......72 Leistungsdaten Heizen....142, 149 Kältemittelleitungen......8 Leistungsdaten Kühlen....143, 149...
  • Seite 159 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Maximaltemperaturbegrenzung..45 Öffnung für Kleinspannungsleitungen..8 Meldeanschlüsse.......46 Ölhebebogen.......25, 26 Mindestabstände ■ Außeneinheit........13 ■ Inneneinheit........16 Parameter Mindest-Anlagendruck.......74 ■ Elektrische Zusatzheizung....87 Mindest-Raumvolumen......16 ■ Externe Funktionen......85 Mindest-Volumenstrom......36 ■ für bauseitige Komponenten...83 Montage ■ für die Wärmepumpe......82 ■ Außeneinheit........10 ■ Heizwasser-Durchlauferhitzer..87 ■ Inneneinheit........15 ■...
  • Seite 160 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Rohre anschrauben......29 Sicherheitsgruppe......36 Rohrenden bördeln......29 Sicherheitsgruppe montieren.....36 Rohrhülse..........8 Sicherheitshinweise Kältemittel..72 Rohröffnungen........29 Sicherheitskette.........48 ■ für Kältemittelleitungen....31 Sicherheitstemperaturbegrenzer Rohrtrenner........37 ■ für Solarkreis........45 Rückflussverhinderer.....37, 73, 93 Sicherheitstemperaturbegrenzer Rücklauf Solarkreis....8, 148, 152 anschließen........45 Rücklauftemperatursensor Sekundär- Sicherheitstemperaturbegrenzer kreis...........98 zurücksetzen........89 Rückschlagklappe......37 Sicherheitsventil.....36, 37, 38 Rundsteuer-Empfänger....60, 62 Sicherung ■...
  • Seite 161 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Technische Daten....142, 149 Vakuummeter........70 Temperatursensor......98 Vakuumpumpe........70 ■ Kältemitteleintritt Verdampfer Ventilator........95, 96, 97 (OCT)........95, 96, 97 Ventilator prüfen.........77 ■ Kennlinie Typ Pt500A....100 Verbindung Innen-/Außeneinheit..52 ■ Lufteintritt Verdampfer Verbindungsleitung Innen-/Außenein- (OAT)........95, 96, 97 heit......9, 39, 41, 52, 53, 54 ■...
  • Seite 162 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Windlasten.........11 Windrichtung........11 Zirkulationsanschluss...8, 148, 152 Zirkulationspumpe......37 Zusammenbau........23...

  • Seite 164: Gültigkeitshinweis

    Gültigkeitshinweis Herstell-Nr.: 7424689 7424690 7424691 7424692 7497344 7497345 7502081 7502082 7513685 7513686 7514941 7514942 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...

Inhaltsverzeichnis
