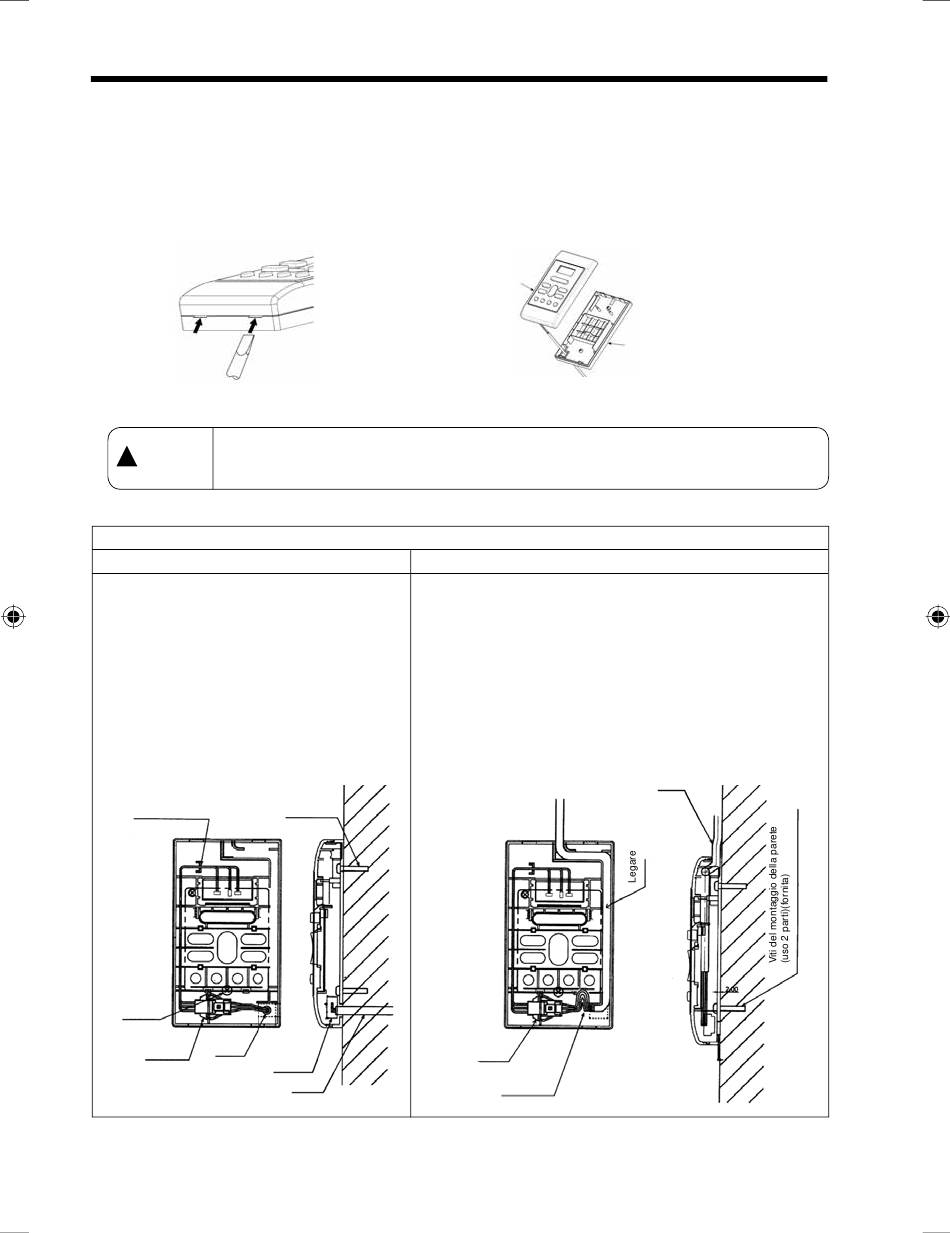

INSTALLAZIONE DEL REGOLATORE A DISTANZA METALLICO
(a) Collegamento alla scatola elettrica;
•
Rimuova la copertura della scatola elettrica
•
Colleghi il connettore del regolatore a distanza metallico a CN1102 del bordo elettrico.
•
Montare indietro la copertura della scatola elettrica.
(b) Installazione dei collegamenti per il regolatore a distanza metallico (2 metodi);
•
A instalação elétrica de controlador remoto pode ser aberta apertando as fendas com menos parafuse o motorista (ver
o diagrama em baixo)
•
Diffi coltà la posizione del regolatore più a distanza in modo che la lunghezza di legare sia all'interno di 15 tester.
•
Non tagli il legare fornito. II legare supplementare dovrebbe essere ferito e misura correttamente ad
!
un posto sicuro.
CAUTELA
•
Non unisca il legare con legare supplementare.
Parete messa legando installazione (assicurata)
1. Quando collegano i legare via la scanalatura
messa della parete;
•
Diffi coltà l'intelaiatura inferiore alla parete con
le viti fornite.
•
Monti l'intelaiatura superiore all'intelaiatura
inferiore fi ssa.
(Riferiscasi all'illustrazione qui sotto per i
particolari di installazione)
I legare del cavo (3 fi li)
sono inseriti attraverso
e sono fi ssati via una
nervatura-clip.
Posizione
della vite di
montaggio
della parete
Legare del cavo un
Legare del
Legare
dei connettore cavo un dei
connettore
All manuals and user guides at all-guides.com
Intelaiatura superiore
Illutrazioni leganti dell'installazione
Instalação de instalação elétrica superior Interior (Alternativa)
2. Quando i legare sono collegati dalla parte superiore Interna
dell'intelaiatura superiore;
•
Interrompa l'apertura perforata situata alla parte Superiore
dell'intelaiatura inferiore dalla pinza. Lisci il aperature da più
cuter.
Disponga l'intelaiatura inferiore alla parete con le viti Fornite.
•
Colleghi i legare al connettore dei legare del cavo.
•
Suppoto i legare attraverso la scanalatura fornita sull'intelaiatura
superiore.
•
Monti l'intelaiatura superiore all'intelaiatura inferiore fi ssa.
(Riferiscasi all'illustrazione qui sotto per i particolari di
Viti di
installazione)
montaggio
della parete
(2 parti)
(fornita)
Legare del cavo un
dei connettore
Legare
– 40 –
Intelaiatura inferiore
Legare
legare del
cavo (3 fi li)
