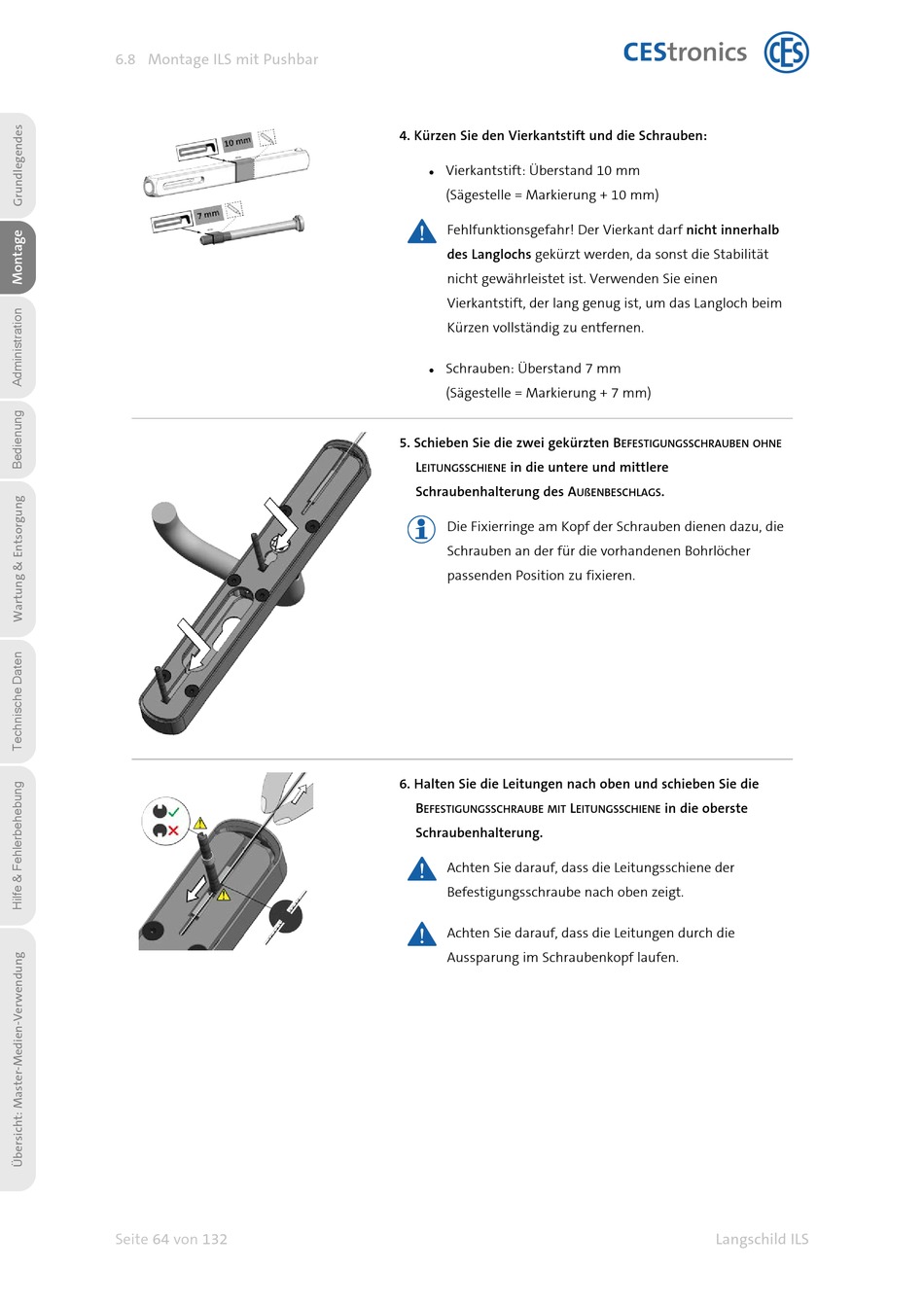

6.8 Montage ILS mit Pushbar
Seite 64 von 132
4. Kürzen Sie den Vierkantstift und die Schrauben:
Vierkantstift: Überstand 10 mm
l
(Sägestelle = Markierung + 10 mm)
Fehlfunktionsgefahr! Der Vierkant darf nicht innerhalb
des Langlochs gekürzt werden, da sonst die Stabilität
nicht gewährleistet ist. Verwenden Sie einen
Vierkantstift, der lang genug ist, um das Langloch beim
Kürzen vollständig zu entfernen.
Schrauben: Überstand 7 mm
l
(Sägestelle = Markierung + 7 mm)
5. Schieben Sie die zwei gekürzten B
L in die untere und mittlere
EITUNGSSCHIENE
Schraubenhalterung des A
Die Fixierringe am Kopf der Schrauben dienen dazu, die
Schrauben an der für die vorhandenen Bohrlöcher
passenden Position zu fixieren.
6. Halten Sie die Leitungen nach oben und schieben Sie die
B L
EFESTIGUNGSSCHRAUBE MIT
Schraubenhalterung.
Achten Sie darauf, dass die Leitungsschiene der
Befestigungsschraube nach oben zeigt.
Achten Sie darauf, dass die Leitungen durch die
Aussparung im Schraubenkopf laufen.
EFESTIGUNGSSCHRAUBEN OHNE
.
UßENBESCHLAGS
in die oberste
EITUNGSSCHIENE
Langschild ILS
