6.7 Montage Breitschild (für Rosetten-Bohrungen)

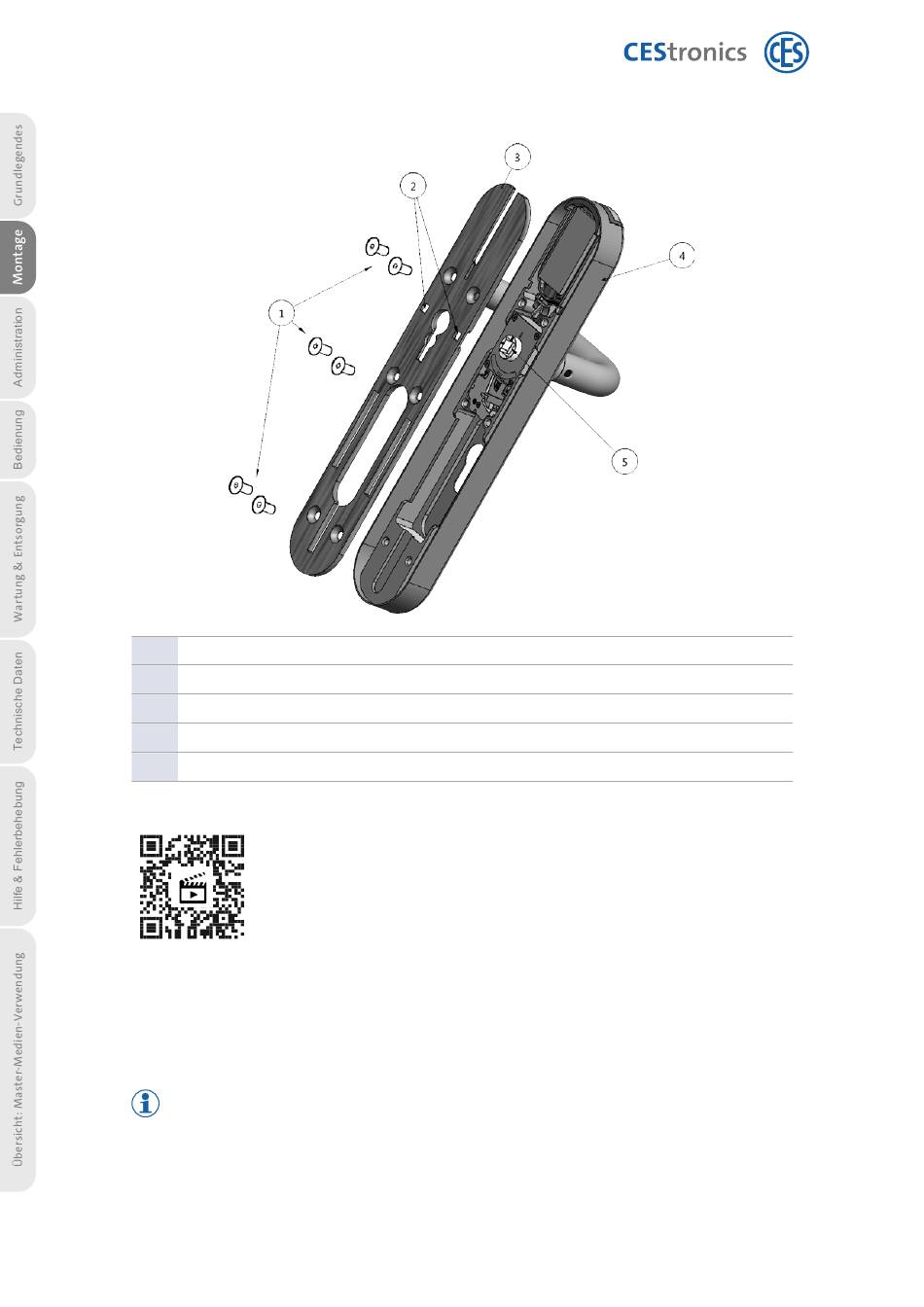

6.7.2 Teilebezeichnungen Langschild ILS Breitschild
1 Senkkopfschrauben
2 Rosetten-Bohrlöcher
3 Montageplatte des Außenbeschlags
4 Außenschild des Außenbeschlags
5 Kupplungsnuss
6.7.3 Langschild ILS Breitschild an Rosetten-Bohrungen montieren
Montagevideo
Hinweis
Die Breitschild-Ausführung das Langschilds ILS kann auch an Langschild- oder Kurzschild-Bohrungen (Option
S) montiert werden. Befolgen Sie in diesem Fall bitte die Anleitung
Bohrungen)" auf Seite 29 bzw.
Die Anleitung zeigt die Montage an Rosetten-Bohrungen am Beispiel der Grundversion des
Langschilds ILS. Die Montage des Langschilds ILS Option S folgt dem gleichen Ablauf.
Seite 52 von 132
"Montage Option S (für Kurzschild-Bohrungen)"
"Montage Grundversion (für Langschild-
auf Seite 40.
Langschild ILS
