CEStronics OMEGA FLEX ILS Montage- Und Bedienungsanleitung Seite 33

Montage auf der Innenseite der Tür
Langschild ILS

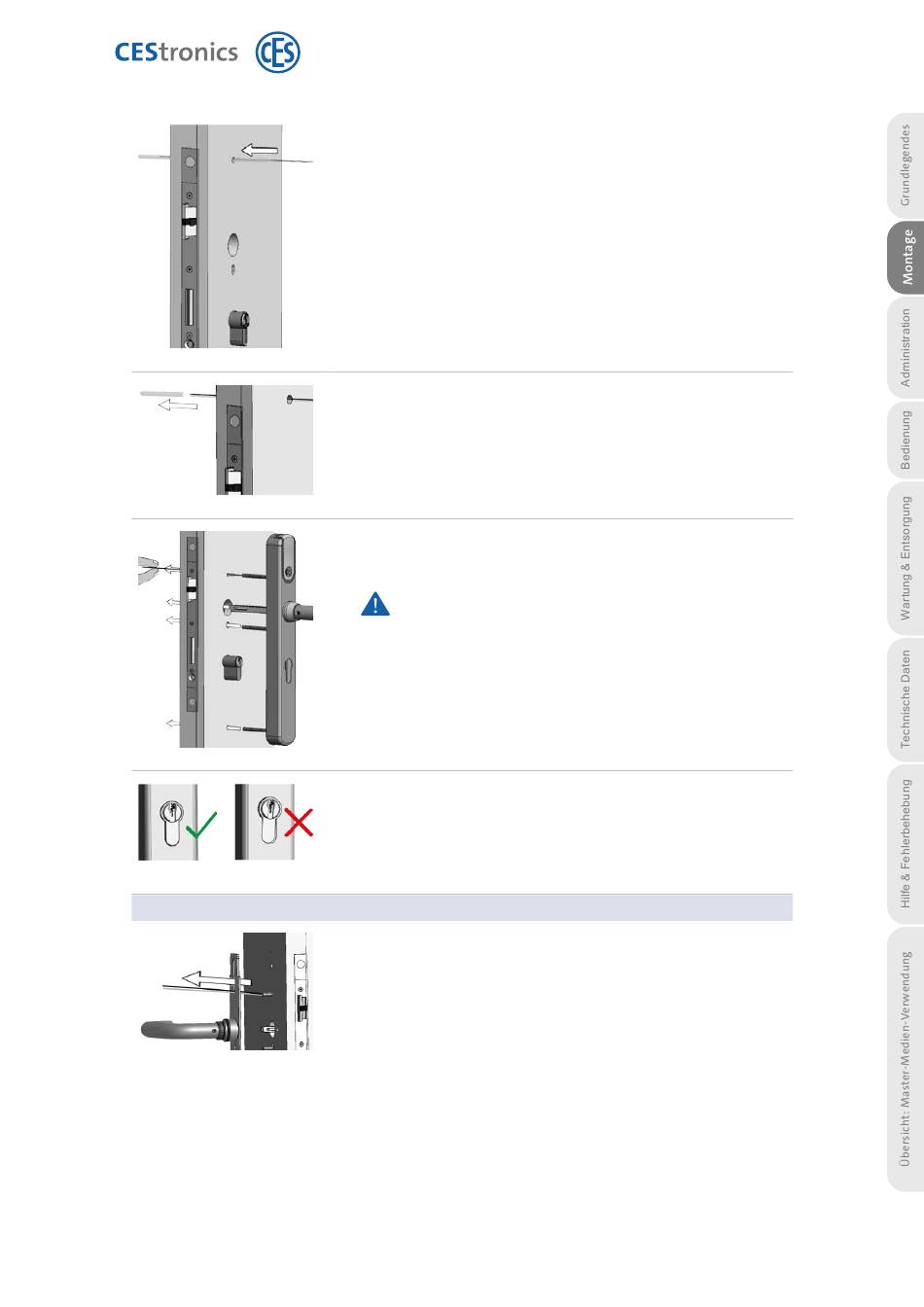

6.5 Montage Grundversion (für Langschild-Bohrungen)
7. Führen Sie die Leitungen mit Hilfe des M
entsprechende Schraubenloch der Tür.
- Drehen Sie das Montageröhrchen während des Einführens leicht hin
und her, damit es sich leichter vorwärtsbewegt.
8. Ziehen Sie das M
ONTAGERÖHRCHEN
der Tür ab.
9. Führen Sie den A
UßENBESCHLAG
Tür. Drücken Sie dabei den Vierkantstift durch die Schlossnuss.
Halten Sie während des Durchführens die Leitungen stramm, so
dass sie korrekt in der Leitungsschiene liegen. Die Leitungen
dürfen nicht gequetscht o der geklemmt werden!
10. Richten Sie den Profilzylinder passend aus, falls dieser nicht korrekt
im Außenbeschlag sitzt.
Der Außenbeschlag ist nun vorübergehend befestigt, so dass Sie mit der
Montage des Innenbeschlags fortfahren können.
1. Führen Sie die Leitungen durch das obere Langloch der
M .
ONTAGEPLATTE
durch das
ONTAGERÖHRCHENS
auf der gegenüberliegenden Seite
durch die Langschild-Bohrlöcher der
Seite 33 von 132
