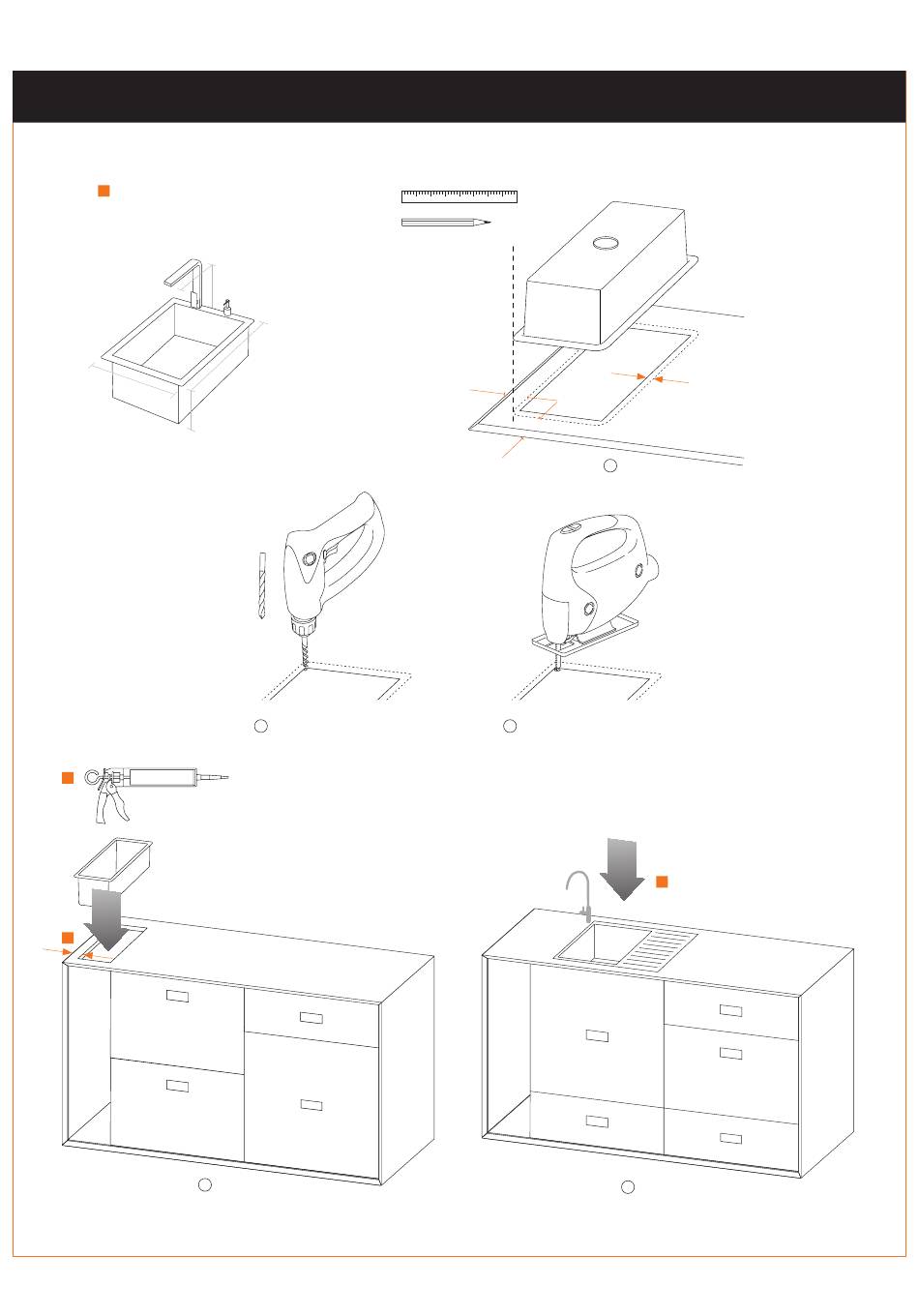

Spülbecken und Armatur einbauen
!
Einbauanleitung des Spülbecken beachten.
Ausschnitte bitte von der Unterseite ausführen.
245
B
H
!
Einbau im offenen Bereich
!
genau 45mm bei der
abgebildeten Konfiguration
9
Armatur
353
T
Spülbecken klein
B280xT460xH210
Spülbecken groß
B400xT520xH210
Metallboher z.B. Ø10 mm
B
D
mind.
45mm
mind.
70mm
A
langes Metallsägeblatt mind. 10 cm
C
Für die Leitungsverlegung ggf. den Einlegboden im Multischrank
und die Rückwand entfernen.
10mm
Arbeitsplatte
Einbau im Multischrank
!
Schnittlinie von Loop oben auf
Multischrank übertragen und
ausschneiden.
D
