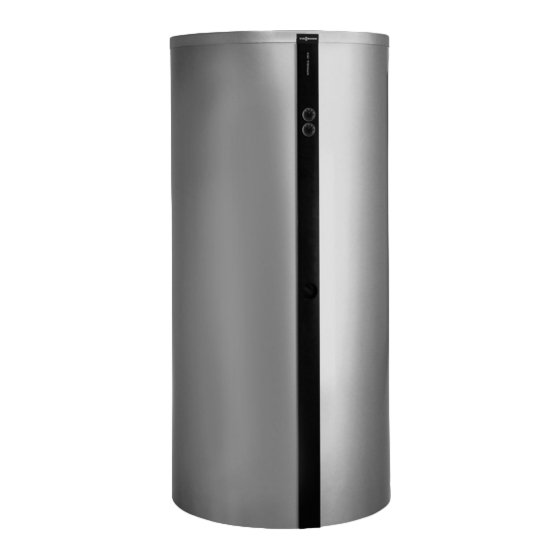

Viessmann Vitocell 340-M Typ SVKA Montage- Und Serviceanleitung
Heizwasser-pufferspeicher mit trinkwassererwärmung
Vorschau ausblenden
Andere Handbücher für Vitocell 340-M Typ SVKA:
- Planungsanleitung (56 Seiten) ,
- Montageanleitung (28 Seiten)
Verwandte Anleitungen für Viessmann Vitocell 340-M Typ SVKA
Inhaltszusammenfassung für Viessmann Vitocell 340-M Typ SVKA
- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitocell 340-M Typ SVKA Heizwasser-Pufferspeicher mit Trinkwassererwärmung, 400 l Gültigkeitshinweise siehe letzte Seite VITOCELL 340-M Bitte aufbewahren! 5549 075 01/2016...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Die Instandsetzung von Bauteilen mit sicher- Erläuterung der Sicherheitshinweise heitstechnischer Funktion gefährdet den siche- ren Betrieb der Anlage. Gefahr Defekte Bauteile müssen durch Viessmann Ori- Dieses Zeichen warnt vor Personenschäden. ginalteile ersetzt werden. Achtung Zusatzkomponenten, Ersatz- und Verschleißteile Dieses Zeichen warnt vor Sach- und Umwelt- schäden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Montagehinweise Montagevorbereitung ................Anschlüsse ..................■ Hinweise zur Aufstellung ..............■ Montageablauf Vitocell aufstellen und ausrichten ............Thermometersensor anbauen (falls vorhanden) ........Wärmedämm-Mantel anbauen .............. 10 Abdeckleisten anbauen ................. -
Seite 4: Information Entsorgung Der Verpackung
Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- DE: Nutzen Sie das von Viessmann organisierte Ent- gungen der Verwertung zuführen. sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt. -
Seite 5: Bestimmungsgemäße Verwendung
Information Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in geschlosse- Darüber hinausgehende Verwendung ist vom Herstel- nen Systemen gemäß EN 12828 / DIN 1988 bzw. ler fallweise freizugeben. Solaranlagen gemäß EN 12977 unter Berücksichti- gung der zugehörigen Montage-, Service- und Bedie- Fehlgebrauch des Gerätes bzw. -
Seite 6: Montagehinweise Montagevorbereitung
Montagehinweise Montagevorbereitung Anschlüsse Befestigung Thermometersensor Thermometer (bis zu 2 Stück) Abb. 1 Vorderseite... -
Seite 7: Hinweise Zur Aufstellung
Montagehinweise Montagevorbereitung (Fortsetzung) Befestigung Thermometersensor Entlüftung/Heizwasservorlauf Wärmeerzeuger Warmwasser/Zirkulation Tauchhülse für Speichertemperatursensor und Thermometersensor Heizwasservorlauf 2 von den Heizkreisen Kaltwasser Tauchhülse 2 für Speichertemperatursensor Heizwasserrücklauf Wärmeerzeuger Heizwasserrücklauf 2 von den Heizkreisen Abb. 2 Rückseite Hinweise zur Aufstellung Achtung Um Materialschäden zu vermeiden, den Heiz- wasser-Pufferspeicher in einem frostgeschütz- ten und zugfreien Raum aufstellen. -
Seite 8: Montageablauf Vitocell Aufstellen Und Ausrichten
Montageablauf Vitocell aufstellen und ausrichten Achtung Die Wärmedämmung darf nicht mit offener Flamme in Berührung kommen. Vorsicht bei Löt- und Schweißarbeiten Abb. 3 Typenschild 2. Heizwasser-Pufferspeicher mit Stellfüßen ausrich- ten. Hinweis Stellfüße nicht über 30 mm Gesamtlänge heraus- drehen. -
Seite 9: Thermometersensor Anbauen (Falls Vorhanden)
Montageablauf Thermometersensor anbauen (falls vorhanden) Abb. 4 1. Thermometersensor durch die Abdeckleiste führen 5. Sensor außen an der Andrückfeder der Sensorbe- und Thermometer einstecken. festigung so anlegen, dass er vorn mit der Feder abschließt. 2. Oberen Thermometersensor durch die Aufhängöse führen. -
Seite 10: Wärmedämm-Mantel Anbauen
Montageablauf Wärmedämm-Mantel anbauen Achtung Der Wärmedämm-Mantel darf nicht mit offener Flamme in Berührung kommen. Vorsicht bei Löt- und Schweißarbeiten. Hinweis Für die folgenden Arbeiten sind 2 Personen erforder- ■ lich. ■ Es dürfen keine Vliesreste durch die Anschlüsse in den Heizwasser-Pufferspeicher geraten. Abb. -
Seite 11: Abdeckleisten Anbauen
Montageablauf Abdeckleisten anbauen Hinweis Wärmedämm-Mantel durch Klopfen gleichmäßig an Nicht verwendete Öffnungen in den Abdeckleisten mit den Speicherkörper anlegen. beiliegenden Abdeckungen (Rosetten) verschließen. Abb. 6 Typenschild Deckel anbauen Hinweis Nach Anbau des Deckels die Abdeckleiste mit Abdeck- kappe nach oben bis an den Deckel schieben. Abb. -
Seite 12: Speichertemperatursensor Einbauen
Montageablauf Speichertemperatursensor einbauen Speichertemperatursensor liegt in der Verpackung Sensor nicht mit Isolierband umwickeln. ■ ■ der Regelung. ■ Sensorbefestigung mit Sensor bis zum Anschlag in ■ Sensor außen an der Andrückfeder der Sensorbe- die Tauchhülse einführen. festigung (nicht in der Kehle) so anlegen, dass er vorn mit der Feder abschließt. -
Seite 13: Einbau Trinkwasserzirkulation (Zubehör)
Montageablauf Einbau Trinkwasserzirkulation (Zubehör) Abb. 9 1. T-Stück mit Flachdichtung am Warmwasser- 4. Bauseitigen Anschluss mit beiliegender zweiter Anschluss anschließen. Dichtung flachdichtend ausführen. 2. Dichtung auf Wellschlauch aufschieben. 3. Wellschlauch durch T-Stück komplett in den Warm- wasser-Anschluss einschieben. Hinweis Drehbewegungen beim Einschieben erleichtern das Einführen des Wellschlauchs. -
Seite 14: Sicherheitsventil
Montageablauf Trinkwasserseitig anschließen (Fortsetzung) Abb. 10 Ausdehnungsgefäß Durchflussregulierventil Entleerung Manometeranschluss Zirkulationsleitung Rückflussverhinderer Warmwasser Entleerung Rückschlagklappe, federbelastet Kaltwasser Zirkulationspumpe Trinkwasserfilter Beobachtbare Mündung der Ausblaseleitung Druckminderer Sicherheitsventil Rücklaufverhinderer/Rohrtrenner Absperrventil Sicherheitsventil Die Anlage muss zum Schutz vor Überdruck mit einem Die Ausblaseleitung des Sicherheitsventils darf nicht bauteilgeprüften Membran-Sicherheitsventil ausgerüs- verschlossen werden. -
Seite 15: Potenzialausgleich Anschließen
Montageablauf Heizwasserseitig anschließen (Fortsetzung) 2. Regelung der Wärmezufuhr einbauen. Prüfdruck Seitens Wärmeerzeuger 4,8 bar (0,48 MPa) 3. Zusätzlich einen bauteilgeprüften Sicherheitstem- Heizwasserseitig 4,8 bar (0,48 MPa) peraturbegrenzer einbauen, falls in der Anlage noch keiner vorhanden ist. Hierzu Kombigerät Hinweis TR/STB (Temperaturwächter und Sicherheitstem- Lage der Anschlüsse siehe Seite 7. -
Seite 16: Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Heizwasser-Pufferspeicher füllen..................17 • • 2. Inspektion und Wartung...................... 17 • • 3. Anlage außer Betrieb nehmen •... -
Seite 17: Anlage Außer Betrieb Nehmen
Erstinbetriebnahme, Inspektion, Wartung Heizwasser-Pufferspeicher füllen 1. Heizwasser-Pufferspeicher trinkwasserseitig füllen. 2. Heiz- und trinkwasserseitige Verschraubungen auf Dichtheit prüfen, falls erforderlich, nachziehen. Hinweis Den Heizwasser-Pufferspeicher zuerst trink- und 3. Sicherheitsventile nach den Angaben des Herstel- dann heizwasserseitig füllen. Falls der Heizwasser- lers auf Funktion prüfen. Pufferspeicher trinkwasserseitig noch nicht gefüllt werden kann, der Heizkessel aber schon in Betrieb genommen werden soll, kann der Heizwasser-Puf-... -
Seite 18: Wasserseitige Anschlüsse Auf Dichtheit Prüfen
Erstinbetriebnahme, Inspektion, Wartung Heizwasser-Pufferspeicher innen reinigen (Fortsetzung) 3. Die trinkwasserseitige Reinigung der Edelstahl- Heizwendel mit einem chemischen Reinigungsmit- tel durchführen. ■ Reinigungsgerät an Warmwasseranschluss und Kaltwasseranschluss des Heizwasser- Pufferspeichers (Edelstahl-Heizwendel) anschlie- ßen. ■ Reinigungsmittel gemäß den Vorgaben des Her- stellers in den Behälter des Reinigungsgeräts ein- füllen. -
Seite 19: Einzelteillisten
Einzelteillisten Übersicht der Baugruppen Zur Bestellung von Einzelteilen sind folgende Angaben erforderlich: ■ Herstell-Nr. (siehe Typenschild ■ Baugruppe (aus dieser Einzelteilliste) Positionsnummer des Einzelteils innerhalb der Bau- ■ gruppe (aus dieser Einzelteilliste) Abb. 12 Typenschild Speicher Wärmedämmung... -
Seite 20: Speicher
Einzelteillisten Speicher 0004 0002 0001 0005 0003 Abb. 13... - Seite 21 Einzelteillisten Speicher (Fortsetzung) Pos. Einzelteil 0001 Stellfuß 0002 Sensorbefestigung 0003 Typenschild Vitocell 0004 Klemmbügel 0005 Montage- und Serviceanleitung...
-
Seite 22: Wärmedämmung
Einzelteillisten Wärmedämmung 0001 0002 0004 0009 0006 0005 0006 0007 0013 0011 0003 0010 0014 0008 0007 0015 0012 Abb. 14... - Seite 23 Einzelteil 0001 Deckel 0002 Wärmedämm-Matte oben 0003 Wärmedämm-Mantel rechts 0004 Wärmedämm-Mantel links 0005 Abdeckkappe mit Schriftzug 0006 Schriftzug VIESSMANN 0007 Schriftzug Vitocell 0008 Abdeckleiste 0009 Abdeckleiste 0010 Thermometer 30 bis 120 °C 0011 Abdeckung Thermometer (grau) 0012 Rosette für Tauchhülse 0013 Klippverschluss (6 Stück)
-
Seite 24: Protokolle
Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch:... -
Seite 25: Technische Daten
Technische Daten Technische Daten Speicherinhalt DIN-Register-Nr. 9W262-10MC/E Bereitschaftswärmeaufwand kWh/24 h 1,80 nach EN 12897 : 2006 Abmessungen Länge ( mit Wärmedämmung ■ ohne Wärmedämmung ■ Breite Höhe mit Wärmedämmung 1624 ■ ohne Wärmedämmung 1506 ■ Kippmaß ohne Wärmedämmung und Stellfüße 1550 ■... -
Seite 26: Entsorgung
Zur Außerbetriebnahme die Anlage spannungsfrei schalten und die Komponenten ggf. abkühlen lassen. Alle Komponenten müssen fachgerecht entsorgt wer- den. DE: Wir empfehlen, das von Viessmann organisierte Entsorgungssystem zu nutzen. Betriebsstoffe (z. B. Wärmeträgermedien) können über die kom- munale Sammelstelle entsorgt werden. Weitere Informationen halten die Viessmann Niederlas- sungen bereit. -
Seite 27: Bescheinigungen
Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitocell 340-M mit den folgenden Normen übereinstimmt: DIN 4753 EN 12897 AD2000-Merkblätter Dieses Produkt wird mit CE-0036 gekennzeichnet gemäß den Bestimmungen folgender Richtlinie: 97/23/EG Angaben gemäß... -
Seite 28: Gültigkeitshinweis
Gültigkeitshinweis Herstell-Nr. (siehe Typenschild) 7369289 Viessmann Werke GmbH & Co. KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
