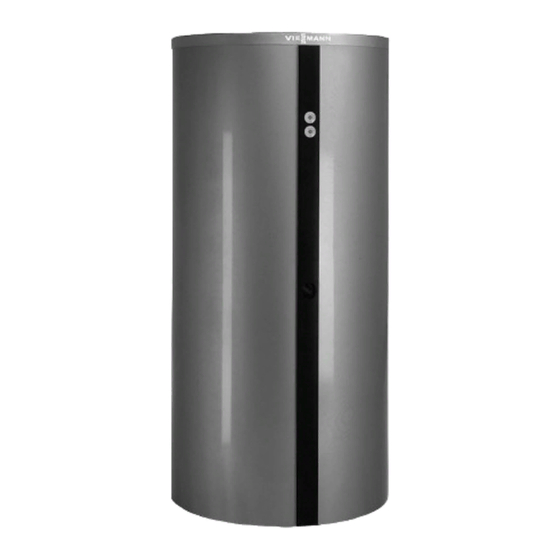

Viessmann Vitocell 340-M SVKA Montageanleitung
Heizwasser-pufferspeicher mit trinkwassererwärmung
Vorschau ausblenden
Andere Handbücher für Vitocell 340-M SVKA:
- Montageanleitung (44 Seiten) ,
- Montage- und serviceanleitung (32 Seiten) ,
- Montage- und serviceanleitung für die fachkraft (28 Seiten)
Verwandte Anleitungen für Viessmann Vitocell 340-M SVKA
Inhaltszusammenfassung für Viessmann Vitocell 340-M SVKA

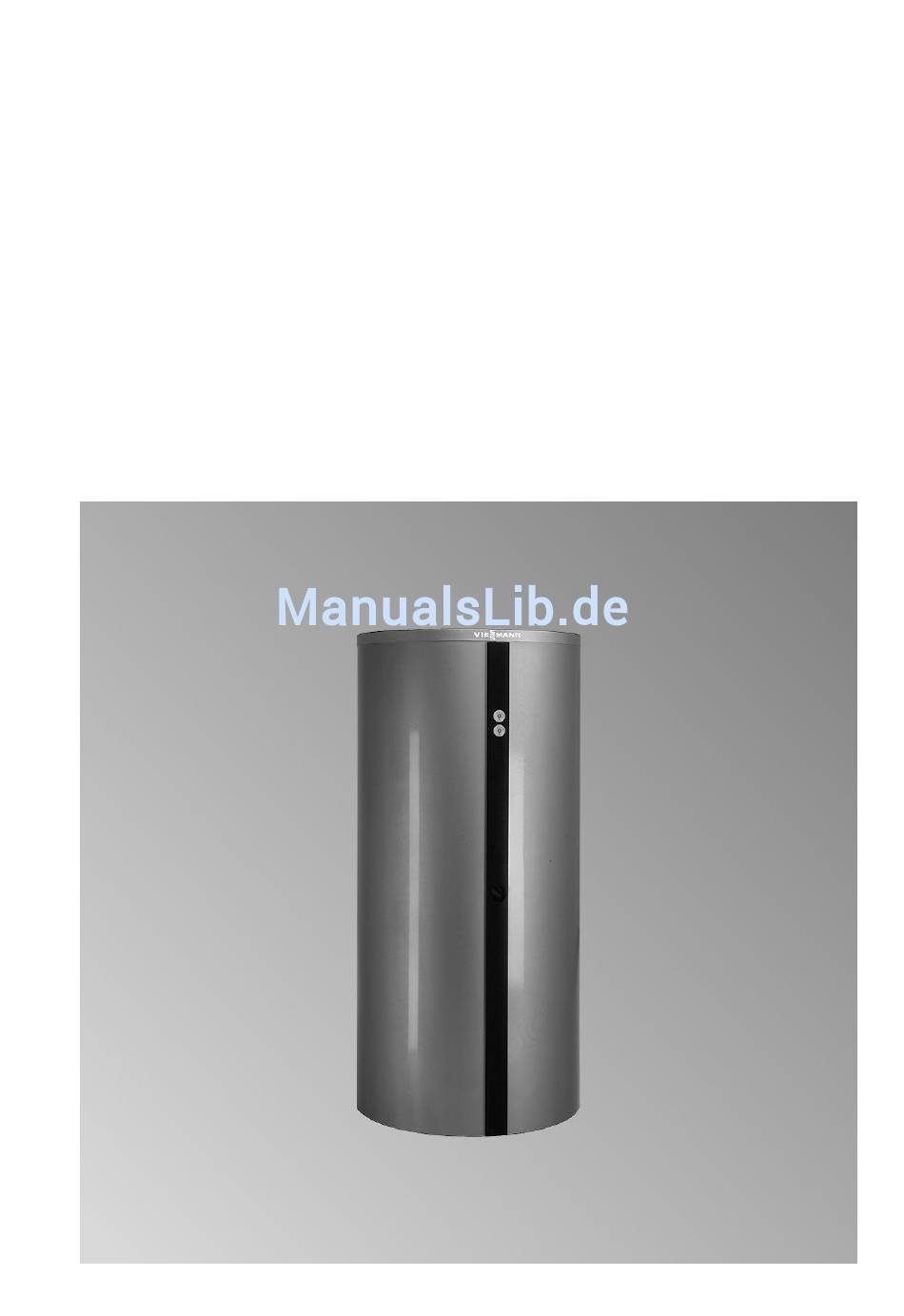

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitocell 340-M/360-M Typ SVKA Typ SVSA Heizwasser-Pufferspeicher mit Trinkwassererwärmung 750 und 950 Liter Inhalt VITOCELL 340-M/360-M Nach Montage entsorgen! 5671 322 12/2012...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Arbeiten an der Anlage Achtung ■ Anlage spannungsfrei schalten (z.B. Dieses Zeichen warnt vor Sach- an der separaten Sicherung oder und Umweltschäden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Montagehinweise Produktinformation....................■ Vitocell 340-M, Typ SVKA und Vitocell 360-M, Typ SVSA (750 und 950 Liter Inhalt)....................■ Anschlüsse......................■ Hinweise zur Aufstellung................... Montageablauf Speicher ohne angebaute Solar-Divicon.............. ■ Speicher aufstellen und ausrichten..............■ Thermometerfühler anbauen (falls vorhanden)..........10 ■... -
Seite 4: Produktinformation
Produktinformation Vitocell 340-M, Typ SVKA und Vitocell 360-M, Typ SVSA (750 und 950 Liter Inhalt) ■ Heizwasser-Pufferspeicher aus Stahl ■ Geeignet für Anlagen nach DIN 1988, zur Heizungsunterstützung mit Edel- EN 12828 und DIN 4753. stahlwellrohr zur Trinkwassererwär- ■ Vitocell 360-M zusätzlich mit einer mung in Verbindung mit Wärmepum- Schichtlade-Einrichtung. -
Seite 5: Anschlüsse
Produktinformation (Fortsetzung) Anschlüsse A Befestigung Thermometerfühler B Thermometer 2 Stück im Lieferumfang, bis zu 4 Stück können montiert werden C Muffe für Elektro-Heizeinsatz Vorderseite, Ansicht ohne angebaute Solar-Divicon (Zubehör) - Seite 6 Produktinformation (Fortsetzung) A Heizwasservorlauf 1 vom Wärmeer- zeuger/Entlüftung B Warmwasser/Zirkulation C Befestigung Thermometerfühler D Tauchhülse für Speichertempera- tursensor 1 E Heizwasservorlauf 2/Heizwasser- rücklauf 1 Heizungsunterstützung F Tauchhülse für Speichertempera- tursensor 2 und Thermometerfühler G Heizwasserrücklauf 2 (Heizungsun- terstützung) H Tauchhülse für Thermometerfühler und Speichertemperatursensor 3 K Heizwasserrücklauf 3 (zum Wärme- erzeuger)
-
Seite 7: Hinweise Zur Aufstellung
Produktinformation (Fortsetzung) Hinweise zur Aufstellung Achtung Zur Bedienung des Temperaturreglers Um Materialschäden zu vermei- (falls vorhanden) ausreichenden den, den Speicher in einem frost- Abstand zur Wand vorsehen. geschützten und zugfreien Raum aufstellen. Andernfalls muss der Speicher, falls er nicht betrieben wird, bei Frostgefahr entleert werden. -
Seite 8: Speicher Ohne Angebaute Solar-Divicon
Speicher ohne angebaute Solar-Divicon Montageablauf für Ausführung mit ange- bauter Solar-Divicon (Zubehör) siehe Seite 17. Speicher aufstellen und ausrichten Achtung Die Wärmedämmung darf nicht mit offener Flamme in Berührung kommen. Vorsicht bei Löt- und Schweißar- beiten. - Seite 9 Speicher ohne angebaute Solar-Divicon (Fortsetzung) A Beipack Typenschild Stellfüße bis zum Anschlag in die Stand- Falls kein Elektro-Heizeinsatz einge- füße einschrauben und Speicher mit baut wird, die vordere Muffe mit beilie- Stellfüßen ausrichten. gendem Stopfen R1½ eindichten. Hinweis Stellfüße nicht über 35 mm Gesamt- länge herausdrehen.
-
Seite 10: Thermometerfühler Anbauen (Falls Vorhanden)
Speicher ohne angebaute Solar-Divicon (Fortsetzung) Thermometerfühler anbauen (falls vorhanden) 1. Thermometerfühler durch die 2. Oberen Thermometerfühler durch die Abdeckleiste führen und Thermome- Aufhängöse führen, bis zum ter einstecken. Anschlag in den Klemmbügel ste- cken und Flügelmutter anziehen. -
Seite 11: Wärmedämm-Mantel Anbauen
Speicher ohne angebaute Solar-Divicon (Fortsetzung) Hinweis 5. Fühler außen an der Andrückfeder Die Abdeckleiste wird durch die nicht der Fühlerbefestigung so befestigen, abgewickelte Kapillare in senkrechter dass er vorn mit der Feder Position gehalten. Dies ist für die wei- abschließt. tere Montage erforderlich. - Seite 12 Speicher ohne angebaute Solar-Divicon (Fortsetzung)
- Seite 13 Speicher ohne angebaute Solar-Divicon (Fortsetzung) 1. Auf Speicherrückseite: 6 Klippver- 3. Die Klippverschlüsse auf der Spei- schlüsse auf das Kantenprofil des cherrückseite bis zum Anschlag rechten und linken Wärmedämm- zusammenschieben. Mantels stecken und Wärmedämm- Mantel um den Speicherkörper 4. Die Klippverschlüsse auf der Spei- legen.
-
Seite 14: Abdeckleisten Anbauen
Speicher ohne angebaute Solar-Divicon (Fortsetzung) Abdeckleisten anbauen A Typenschild Wärmedämm-Mantel durch Klopfen gleichmäßig an den Speicherkörper anlegen. -
Seite 15: Deckel Anbauen
Speicher ohne angebaute Solar-Divicon (Fortsetzung) Deckel anbauen A Schriftzug... -
Seite 16: Solarseitige Entlüftung Einbauen
Speicher ohne angebaute Solar-Divicon (Fortsetzung) Solarseitige Entlüftung einbauen 1. Wellschlauch in Winkel einschieben. 3. Wellschlauch in Solarvorlauf ein- schieben und Winkel mit Dichtung 2. Entlüftungsstopfen in Winkel ein- (flachdichtend) anschrauben. schrauben. Weiter auf Seite 31. -
Seite 17: Speicher Mit Angebauter Solar-Divicon
Speicher mit angebauter Solar-Divicon Speicher aufstellen und ausrichten A Beipack Typenschild Stellfüße bis zum Anschlag in die Stand- Falls kein Elektro-Heizeinsatz einge- füße einschrauben und Speicher mit baut wird, die vordere Muffe mit beilie- Stellfüßen ausrichten. gendem Stopfen R1½ eindichten. Hinweis Stellfüße nicht über 35 mm Gesamt- länge herausdrehen. -
Seite 18: Trägerblech Anbauen
Speicher mit angebauter Solar-Divicon (Fortsetzung) Trägerblech anbauen... -
Seite 19: Solarseitige Anschlüsse Erstellen
Speicher mit angebauter Solar-Divicon (Fortsetzung) Solarseitige Anschlüsse erstellen 1. Untere Rohre vom Speicher 3. Rohre am Speicher anbauen. abbauen. 2. Rohre bis zum Anschlag an den vor- deren Stellfuß nach vorn drehen. - Seite 20 Speicher mit angebauter Solar-Divicon (Fortsetzung) 1. Wellschlauch in Winkel einschieben.
-
Seite 21: Solar-Divicon Anbauen
Speicher mit angebauter Solar-Divicon (Fortsetzung) 2. Entlüftungsstopfen in Winkel ein- 4. Rohr Solarvorlauf anbauen. schrauben. 5. Rohr Solarrücklauf anbauen. 3. Wellschlauch in Solarvorlauf ein- schieben und Winkel mit Dichtung (flachdichtend) verschrauben. Solar-Divicon anbauen Montageanleitung Solar-Divicon Achtung Elektrische Leitungen können durch heiße Bauteile beschädigt werden. - Seite 22 Speicher mit angebauter Solar-Divicon (Fortsetzung)
-
Seite 23: Solar-Divicon Solarseitig Anschließen Und Dichtheitsprüfung Durchführen
Speicher mit angebauter Solar-Divicon (Fortsetzung) Solar-Divicon solarseitig anschließen und Dichtheitsprüfung durchführen Achtung 1. Alle Rohrleitungen mit lösbaren Ver- Nach Anbau der Wärmedäm- bindungen anschließen. mung und des Wärmedämm- Deckels sind die Verschraubun- 2. Anlage solarseitig befüllen. gen nicht mehr einsehbar. Die folgenden Arbeitsschritte Serviceanleitung Sonnenkol- müssen vor Anbau der Wärme-... -
Seite 24: Wärmedämm-Deckel Anbauen
Speicher mit angebauter Solar-Divicon (Fortsetzung) Wärmedämm-Deckel anbauen... -
Seite 25: Thermometerfühler Anbauen (Falls Vorhanden)
Speicher mit angebauter Solar-Divicon (Fortsetzung) Thermometerfühler anbauen (falls vorhanden) 1. Thermometerfühler durch die Halte- 2. Oberen Thermometerfühler durch die rung führen und Thermometer ein- Aufhängöse führen, bis zum stecken. Anschlag in den Klemmbügel ste- cken und Flügelmutter anziehen. -
Seite 26: Wärmedämm-Matte Unten Anbauen
Speicher mit angebauter Solar-Divicon (Fortsetzung) Hinweis 5. Fühler außen an der Andrückfeder Die Halterung wird durch die nicht der Fühlerbefestigung so befestigen, abgewickelte Kapillare am Speicher dass er vorn mit der Feder hängend in Position gehalten. Dies abschließt. ist für die weitere Montage erforder- lich. -
Seite 27: Wärmedämm-Mantel Anbauen
Speicher mit angebauter Solar-Divicon (Fortsetzung) Wärmedämm-Mantel anbauen Achtung Vorsicht bei Löt- und Schweißar- Die Wärmedämmung darf nicht beiten. mit offener Flamme in Berührung kommen. - Seite 28 Speicher mit angebauter Solar-Divicon (Fortsetzung) Hinweis ■ Für die folgenden Arbeiten sind 2 Per- sonen erforderlich. ■ Es dürfen keine Vliesreste durch die Speicheranschlüsse in den Speicher geraten.
- Seite 29 Speicher mit angebauter Solar-Divicon (Fortsetzung) 1. Auf Speicherrückseite: 6 Klippver- 3. Die Klippverschlüsse auf der Spei- schlüsse auf das Kantenprofil des cherrückseite bis zum Anschlag rechten und linken Wärmedämm- zusammenschieben. Mantels stecken und Wärmedämm- Mantel um den Speicherkörper 4. Die Klippverschlüsse auf der Spei- legen.
-
Seite 30: Abdeckleisten Anbauen
Speicher mit angebauter Solar-Divicon (Fortsetzung) Abdeckleisten anbauen A Typenschild Wärmedämm-Mantel durch Klopfen gleichmäßig an den Speicherkörper anlegen. Speicherinhalt Maß a Maß b 750 l 1100 mm 140 mm 950 l 1275 mm 265 mm... -
Seite 31: Deckel Anbauen
Speicher mit angebauter Solar-Divicon (Fortsetzung) Deckel anbauen Speichertemperatursensor einbauen ■ Speichertemperatursensor liegt in der ■ Sensor nicht mit Isolierband umwi- Verpackung der Regelung. ckeln. ■ Sensor außen an der Andrückfeder ■ Sensorbefestigung mit Sensor bis der Sensorbefestigung (nicht in der zum Anschlag in die Tauchhülse ein- Kehle) so befestigen, dass er vorn mit führen. - Seite 32 Speichertemperatursensor einbauen (Fortsetzung) A Tauchhülsen für Speichertempera- tursensor...
-
Seite 33: Einbau Trinkwasserzirkulation (Zubehör)
Einbau Trinkwasserzirkulation (Zubehör) 1. T-Stück mit Flachdichtung am Warm- 4. Bauseitigen Anschluss mit beiliegen- wasser-Anschluss anschließen. der zweiter Dichtung flachdichtend ausführen. 2. Dichtung auf Wellschlauch aufschie- ben. 3. Wellschlauch durch T-Stück komplett in den Warmwasser-Anschluss ein- schieben. Hinweis Drehbewegungen beim Einschieben erleichtern das Einführen des Well- schlauches. -
Seite 34: Trinkwasserseitig Anschließen
Trinkwasserseitig anschließen Hinweis ■ Nicht benötigte Anschlüsse mit Rot- Den Speicher zuerst trink- und dann gusskappen verschließen. heizwasserseitig füllen. Falls der Spei- ■ Zirkulationsleitung mit Zirkulations- cher trinkwasserseitig noch nicht gefüllt pumpe, Rückschlagklappe und Zeit- werden kann, der Heizkessel aber schon schaltuhr ausrüsten. -
Seite 35: Sicherheitsventil
Trinkwasserseitig anschließen (Fortsetzung) Sicherheitsventil Die Anlage muss zum Schutz vor Über- Die Ausblaseleitung des Sicherheitsven- druck mit einem bauteilgeprüften Memb- tils darf nicht verschlossen werden. Aus- ran-Sicherheitsventil ausgerüstet wer- tretendes Wasser muss gefahrlos und den. sichtbar in eine Entwässerungseinrich- Zulässiger Betriebsdruck: 10 bar. tung abgeleitet werden. - Seite 36 Heizwasserseitig anschließen (Fortsetzung) HV1/EL WW/Z SPR1 HV2/HR1 SPR2 SPR3 HVs/HRs Sonnenkollektor Solarregelung Heizwasser-Pufferspeicher HV1/EL Heizwasservorlauf 1 vom mit Trinkwassererwärmung Wärmeerzeuger/Entlüftung...
-
Seite 37: Potenzialausgleich Anschließen
Heizwasserseitig anschließen (Fortsetzung) WW/Z Warmwasser/Zirkulation SPR3 Tauchhülse für Speichertem- SPR1 Tauchhülse für Speichertem- peratursensor 3 peratursensor 1 Heizwasserrücklauf 3 (zum HV2/HR1 Heizwasservorlauf 2/Heiz- Wärmeerzeuger) wasserrücklauf 1 Kaltwasser SPR2 Tauchhülse für Speichertem- Entleerung peratursensor 2 Heizwasservorlauf Solar/ Heizwasserrücklauf 2 (Hei- Entlüftung Solar zungsunterstützung) Heizwasserrücklauf Solar 1. - Seite 40 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
