Sehr geehrte Kundin,
sehr geehrter Kunde,
vielen Dank für den Kauf dieser 360°-
Panorama-Kamera. Bitte lesen Sie diese
Anleitung aufmerksam durch und beachten
Sie die aufgeführten Hinweise und Tipps,
damit Sie Ihre Kamera
optimal einsetzen können.
Lieferumfang
• Kamera
• USB-C-Adapter
• Anleitung
Technische Daten
Stromversorgung
5 V DC
Max. Fotoauflösung 2160 x 1080 Pixel
Max. Video-
1920 x 960 Pixel
Auflösung
Kamerasensor
2x HM2131
CPU
C20, 32 bit, 550 MHz
DDR (eingebaut)
512M DDR2
SPI NOR Flash,
Flash
16 MB
PMU
IP6205
DSP
XC9080
3 A: 4000 V < ESD ≤
Elektrostatischer
Schutz
8000 V
Kundenservice: DE : +49 (0)7631-360-350
CH: +41 (0)848-223-300 | FR: +33 (0)388-580-202
Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen

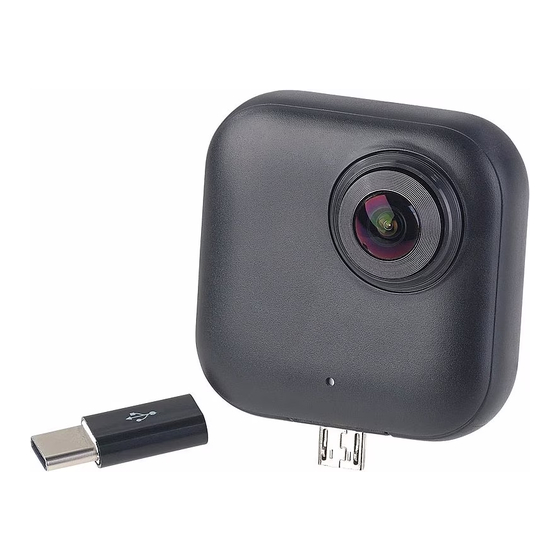

360°-Panorama-Kamera DV-2160
Für Android-OTG-Smartphones, 2K, mit Youtube-Live-Übertragung
Maße (BxHxT)
Gewicht
Produktdetails
1
2
3
1. Kameralinse
2. LED
3. Micro-USB-Anschluss
4. Kameralinse
Bedienungsanleitung – Seite 1
Inbetriebnahme
46 x 46 x 19 mm
Laden Sie die App XW720 aus dem Google
35 g
Play Store herunter und installieren Sie sie
auf Ihrem Android-Smartphone.
Alternativ können Sie auch den QR-Code
auf der Verpackung scannen. Öffnen Sie
dann den Link in Ihrem Browser und
4
installieren Sie die App.
Verwendung
Schließen Sie die Kamera an den
Micro-USB-Anschluss Ihres Android-Smart-
phones an. Falls Ihr Smartphone über einen
USB-C-Anschluss verfügt, verwenden Sie
zum Anschließen der Kamera den
USB-C-Adapter. Die Kamera schaltet sich
automatisch ein. Die LED der Kamera
leuchtet blau.
Legen Sie die App XW720 als Standard
fest. Sie öffnet sich dann automatisch,
sobald die Kamera angeschlossen wird.
Legen Sie den gewünschten Modus fest
und steuern Sie Ihre Kamera, indem Sie auf
das entsprechende Symbol tippen:
© REV2 – 29.03.2021 – JvdH/FR//MF
NX-4374-675
HINWEIS:
Ihr Android-Smartphone muss
OTG unterstützen, um die Kamera
verwenden zu können.
