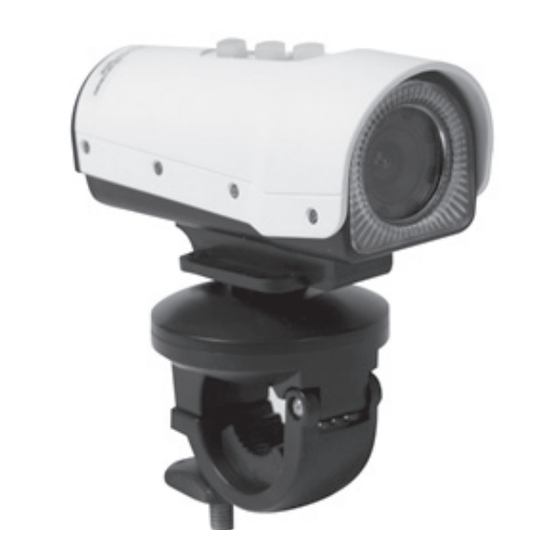

- Seite 1 HD-Action-Cam-DV 78.night mit 720p-Auflösung Bedienungsanleitung PX-8271-675...
-
Seite 3: Hd-Action-Cam-Dv 78.Night Mit 720P-Auflösung
HD-Action-Cam-DV 78.night mit 720p-Auflösung © 04/2013 - EX:MH//RC//SF-GS... -
Seite 4: Inhaltsverzeichnis
InhaltsverzeIchnIs Ihre neue HD-Action-Cam .....................5 Lieferumfang ............................5 Wichtige Hinweise zu Beginn ....................6 Sicherheitshinweise & Gewährleistung ..................6 Wichtige Hinweise zur Entsorgung ....................6 Konformitätserklärung ........................7 Technische Daten ........................8 Produktübersicht ........................10 Inbetriebnahme ........................12 Bedienung der Kamera ......................15 Einstellungen (Setup) ......................21 Pflege und Aufbewahrung ....................24 Fehlerbehebung ........................ -
Seite 5: Ihre Neue Hd-Action-Cam
Ihre neue hD-actIon-cam Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für den Kauf dieser innovativen HD-Action-Cam. Mit dieser kleinen und robusten Kamera können Sie Ihre sportlichen Aktivitäten und Outdoor-Events dokumentieren. Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die Hinweise und Tipps, damit Sie Ihre HD-Action-Cam optimal nutzen können. -
Seite 6: Wichtige Hinweise Zu Beginn
WIchtIge hInWeIse zu begInn Sicherheitshinweise • Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können. • Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung Verletzungsgefahr! •... -
Seite 7: Konformitätserklärung
Konformitätserklärung Hiermit erklärt PEARL.GmbH, dass sich das Produkt PX-8271 in Übereinstimmung mit der RoHS-Richtlinie 2011/65/EU und der EMV-Richtlinie 2004/108/EG befindet. PEARL.GmbH, PEARL-Str. 1-3, 79426 Buggingen, Deutschland Dipl. Ing. (FH) El. Nachrichtentechnik Andreas Kurtasz Leiter Qualitätswesen 03.04.2013 Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de. Klicken Sie auf der linken Seite auf den Link Support (FAQ, Treiber &... -
Seite 8: Technische Daten
technIsche Daten Bildsensor 1/2,5“ CMOS-Sensor, 5 Megapixel Bildauflösung Foto: 2592 x 1944 Pixel Video: 1280 x 720 Pixel bei 30 fps 1440 x 1080 Pixel bei 15 fps Blende F/2.4 f=3,0mm Blickwinkel 100° Linsenfokus 1,2 Meter bis unendlich Speichermedium microSD/SDHC-Karte (mind. Class 6, max. 32 GByte Speicher) Mikrofon Eingebaut Datenformat... - Seite 9 Systemvoraussetzungen Betriebssystem Windows XP/Vista/7 Prozessor Pentium III mit 667 MHz oder besser mind. 64 MByte Schnittstellen USB-Anschluss...
-
Seite 10: Produktdetails
ProDuKtDetaIls... - Seite 11 LED-Anzeige Ein/Aus-Taste Aufnahme-Taste LED-Taste Gehäuse Linse LEDs (8) USB-Anschluss microSD-Speicherkarten-Slot Reset-Taste AV-Anschluss Ladeanzeige Standfuß Wasserfeste Abdeckung...
-
Seite 12: Inbetriebnahme
InbetrIebnahme Einschalten Um die Kamera einzuschalten, halten Sie die Ein/Aus-Taste so lange gedrückt, bis die Kamera leicht vibriert und die LED-Anzeige rot leuchtet. HINWEIS: Wenn Sie die Kamera ohne Speicherkarte einschalten, blinkt die blaue LED schnell auf, um Ihnen anzuzeigen, dass Sie eine Speicherkarte einlegen müssen. Ausschalten Um die Kamera auszuschalten, halten Sie die Ein/Aus-Taste so lange gedrückt, bis die Kamera leicht vibriert und die LED-Anzeige erlischt. - Seite 13 HINWEIS: Verwenden Sie eine microSD-Speicherkarte der Klasse 6 („Class 6“) oder besser. Diese Karten garantieren während der Aufzeichnung eine stabile Datenübertragungsrate von mindestens 6 MByte pro Sekunde. Benutzen Sie eine Speicherkarte mit weniger als 6 MByte pro Sekunde, kann es zu Fehlern bei der Videoaufnahme kommen.
- Seite 14 • Wenn der Akkustand niedrig ist, blinkt die LED-Anzeige abwechselnd rot und blau und die Kamera schaltet sich nach zehn Sekunden automatisch aus. Falls Sie gerade ein Video aufnehmen, wird die Aufnahme abgebrochen und auf der microSD-Karte gespeichert. Automatische Abschaltung Die Kamera schaltet sich automatisch aus, wenn Sie innerhalb von drei Minuten keine Handlungen vornehmen.
-
Seite 15: Bedienung Der Kamera
beDIenung Der Kamera Video-Aufnahme 1. Schalten Sie die Kamera ein, indem Sie die Ein/Aus-Taste so lange gedrückt halten, bis Sie ein Vibrieren an der Kamera wahrnehmen und die LED-Anzeige rot leuchtet. 2. Drücken Sie auf die Aufnahme-Taste, um eine Video-Aufnahme zu starten. Die LED- Anzeige blinkt während der Video-Aufnahme rot auf. - Seite 16 Foto über Bewegungsmelder aufzeichnen 1. Schalten Sie die Kamera ein, indem Sie die Ein/Aus-Taste so lange gedrückt halten, bis Sie ein Vibrieren an der Kamera wahrnehmen und die LED-Anzeige rot leuchtet. 2. Drücken Sie dreimal auf die Ein/Aus-Taste, um vom Video-Modus in den Foto- Bewegungsmelder-Modus zu wechseln.
- Seite 17 1. Klicken Sie an einer beliebigen Stelle auf Ihrem Computer-Desktop auf die rechte Maustaste, anschließend auf „Neu“ und auf „Textdokument“. 2. Öffnen Sie das so erzeugte Textdokument. Geben Sie das gewünschte Datum und die Uhrzeit folgendermaßen ein: YYYY MM TT HH MM SS Y (Jahr, Monat, Tag, Stunden, Minuten, Sekunden) Beispiel: 2013 04 23 12 00 00 Y 3.
- Seite 18 Um die Kamera vom Computer zu trennen, klicken Sie in der Taskleiste Ihres Computers auf das Gerätesymbol und anschließend auf „USB Mass Storage auswerfen“. Es erscheint die Mitteilung „Hardware kann jetzt entfernt werden“. Entfernen Sie nun den USB-Stecker aus dem USB-Anschluss des Computers. Einstellung über das Setup-Menü...
- Seite 19 Aufnahmen auf einem Computer wiedergeben 1. Schalten Sie die Kamera aus, indem Sie die Ein/Aus-Taste ca. drei Sekunden lang gedrückt halten. Sobald sich das Gerät ausschaltet, ist ein Vibrieren wahrnehmbar und die LED-Anzeige erlischt. 2. Verbinden Sie die ausgeschaltete Kamera mit Ihrem Computer, indem Sie das mitgelieferte USB-Kabel in den Mini-USB-Anschluss der Kamera und in den USB- Anschluss Ihres Computers stecken.
-
Seite 20: Funktion
Aufnahmen auf einem Fernseher wiedergeben 1. Verbinden Sie die ausgeschaltete Kamera mithilfe des mitgelieferten AV-Kabels mit einem Fernseher. Schalten Sie den Fernseher danach ein. 2. Schalten Sie die Kamera ein, indem Sie die Ein/Aus-Taste so lange gedrückt halten, bis Sie ein Vibrieren an der Kamera wahrnehmen und die LED-Anzeige rot leuchtet. Über die Tasten der Kamera können Sie folgende Funktionen nutzen: Funktion Taste... -
Seite 21: Einstellungen (Setup)
eInstellungen (setuP) 1. Verbinden Sie die ausgeschaltete Kamera mithilfe des mitgelieferten AV-Kabels mit einem Fernseher. Schalten Sie den Fernseher danach ein. 2. Schalten Sie die Kamera ein, indem Sie die Ein/Aus-Taste so lange gedrückt halten, bis Sie ein Vibrieren an der Kamera wahrnehmen und die LED-Anzeige rot leuchtet. 3. - Seite 22 Funktion Taste Language Stellen Sie hier die Sprache Ihrer Wahl ein. Frequency Sie können zwischen 50 Hz und 60 Hz wählen. TV Mode Wählen Sie zwischen PAL und NTSC. Default Setting Drücken Sie OK, um die Einstellungen auf die Werkseinstellungen zurückzusetzen. Um Ihre Einstellungen beizubehalten, drücken Sie auf Cancel („Abbrechen“).
- Seite 23 Funktion Taste Auto Delete Wenn Sie On („Ein“) wählen, löscht die Kamera auf der microSD-Karte gespeicherte Daten automatisch, um Speicherplatz zu schaffen, sobald die microSD-Karte voll ist. Wenn Sie Off („Aus“) wählen, schaltet sich die Kamera automatisch aus, sobald die SD-Karte voll ist. Date Stamp Stellen Sie hier ein, ob Sie auf Ihren Video- oder Foto- Aufnahmen das Datum und die Uhrzeit angezeigt...
-
Seite 24: Pflege Und Aufbewahrung
Pflege unD aufbeWahrung Achtung: Überprüfen Sie immer zuerst, ob die wasserfeste Abdeckung richtig angebracht ist, bevor Sie das Gerät Feuchtigkeit aussetzen. • Reinigen Sie die Kamera nach jedem Gebrauch mit einem weichen, feuchten Tuch, um Staub, Wasser, Sand, Salz oder andere Verschmutzungen zu entfernen. Sie können das Gerät bei starker Verschmutzung auch mit frischem Wasser abspülen. -
Seite 25: Fehlerbehebung
fehlerbehebung Fehler Lösung Die LED-Anzeige blinkt und das Der Akkustand ist niedrig oder es ist keine Gerät schaltet sich aus. microSD-Karte eingelegt. Laden Sie das Gerät auf oder legen Sie eine Speicherkarte ein. Die Kamera lässt sich nicht Der Akkustand ist niedrig oder es ist keine einschalten. -
Seite 26: Für Ihre Notizen
für Ihre notIzen...
