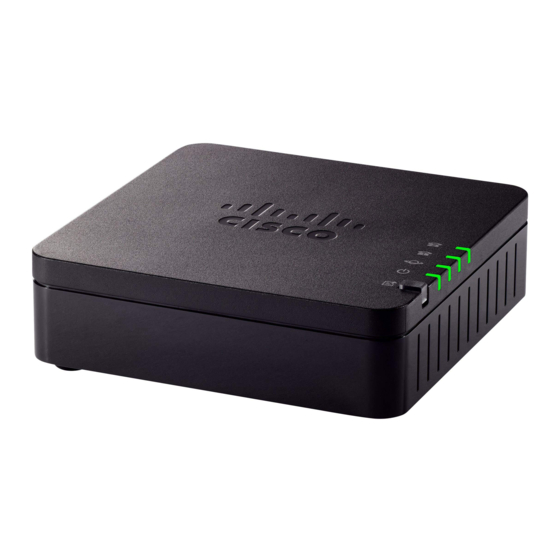

- Seite 1 Anleitung Cisco ATA 191 VOIP Adapter...
- Seite 2 Allgemeines Ansprechpartner IT Boosting Nick Grundmann nick.grundmann@it-boosting.de +49 07431 949345 Erstellt am 19.03.2021 Version Stand FINAL 2 | 9 Brand Boosting GmbH | Bahnhofstraße 32, 72458 Albstadt-Ebingen | Phone: +49 7431 9493440 | Web: www.it-boosting.de...
-
Seite 3: Inhaltsverzeichnis
Inhalt Cisco ATA 191 ................................. 5 Geräte Informationen ..........................5 Wichtige Einstellungen am Fax Gerät ....................5 Anschluss des Cisco ATA191 ........................5 Einrichtung des Cisco ATA191 ......................... 5 Anpassungen Cisco 191 ..........................6 1.5.1 Einrichtung SIP Account ........................6 1.5.2... - Seite 4 Tabellenverzeichnis 1 - Versionenkontrolle..............................4 2 - Zugehörige Dokumente ............................4 3 - Abkürzungen ................................4 Versionenkontrolle Version Datum Autor Beschreibung 19.03.2021 Nick Grundmann Erstellung 1 - Versionenkontrolle Zugehörige Dokumente Titel Autor Version Abgelegt 2 - Zugehörige Dokumente Abkürzungen Abkürzung Beschreibung IT Boosting IT Boosting: Steht für jegliche Leistungen der Brand Boosting GmbH...
-
Seite 5: Cisco Ata 191
▪ Einrichtung des Cisco ATA191 Loggen Sie sich als erstes auf dem Web GUI des Cisco Adapters ein. Die IP-Adresse des Gerätes wird im normallfall von Ihrem DHCP Server (Router) automatisch vergeben. Rufen Sie die Konfiguration Ihres Routers auf, um die IP-Adresse Ihres Gerätes ausfindig zu machen. Der Netzwerkname des Gerätes sollte «ATA191-MPP»... -
Seite 6: Anpassungen Cisco 191
Anpassungen Cisco 191 Default Login: Benutzer: admin ▪ Passwort: admin ▪ 1.5.1 Einrichtung SIP Account Damit Sie über Ihr Fax Gerät und den Analogadapter eine Verbindung aufbauen können, müssen Sie zunächst einen SIP Account einrichten. Tragen Sie die Informationen, welche Sie von der IT-Boosting erhalten haben in die entsprechenden Felder ein. -
Seite 7: Prüfen, Ob Die Registrierung Erfolgreich Durchgeführt Wurde
Proxy and Registration: ▪ Proxy: SIP-Provider Adresse: siplogin.de Subscriber Information: ▪ Display Name: Anzeigenahme für den SIP Account Password: SIP Account Passwort Auth ID: SIP ID Account Nummer User ID: SIP Account User ID Use Auth ID: Aktivieren 1.5.2 Prüfen, ob die Registrierung erfolgreich durchgeführt wurde 1.5.3 Menü... -
Seite 8: Menü Voice, Audio-Settings
NAT Settings: ▪ NAT Keep Alive Enable: Network Settings: ▪ Network Jitter Level: extremely High Jitter Buffer Adjustment: 1.5.4 Menü Voice, Audio-Settings Supplementary Service Subscription ▪ Call Waiting Serv: Three Way Conf Serv: Three Way Call Serv: MWI Serv: Audio Configuration ▪... -
Seite 9: Test Der Fax Verbindung
WICHTIG: Wählen Sie länderübergreifende, internationale Nummern (+41 oder je nach Ausgang 0041) o Wenn das Fax dann die Nachricht verschickt, kann das wiederum im Cisco Gerät unter den Punkt Voice -> Informationen, eingesehen werden. o Wenn der Button Refresh (unten Links im Voice Tab) betätigt wird, wird die Seite wieder aktualisiert.
