Cisco ATA 191

1.1
Geräte Informationen
Für die Inbetriebnahme wird das Gerät der Modelreihe „ATA191-3PW-K9 V03" benötigt. Diese
Anleitung bezieht sich explizit auf die Firmware: 11-1-0MSR3-9
1.2
Wichtige Einstellungen am Fax Gerät
Die Nebenstellen Funktion des Faxgerätes muss deaktiviert werden.
▪
ECM (Error Correction) sollte deaktiviert werden
▪
Die Übertragungsgeschwindigkeit sollte auf Minimum (9600 bps) oder weniger reduziert
▪
werden. Manche Hersteller geben keine Bitraten an, sondern nennen dies z.b. „Sicherheit
(VoIP)" o.ä.
1.3

Anschluss des Cisco ATA191

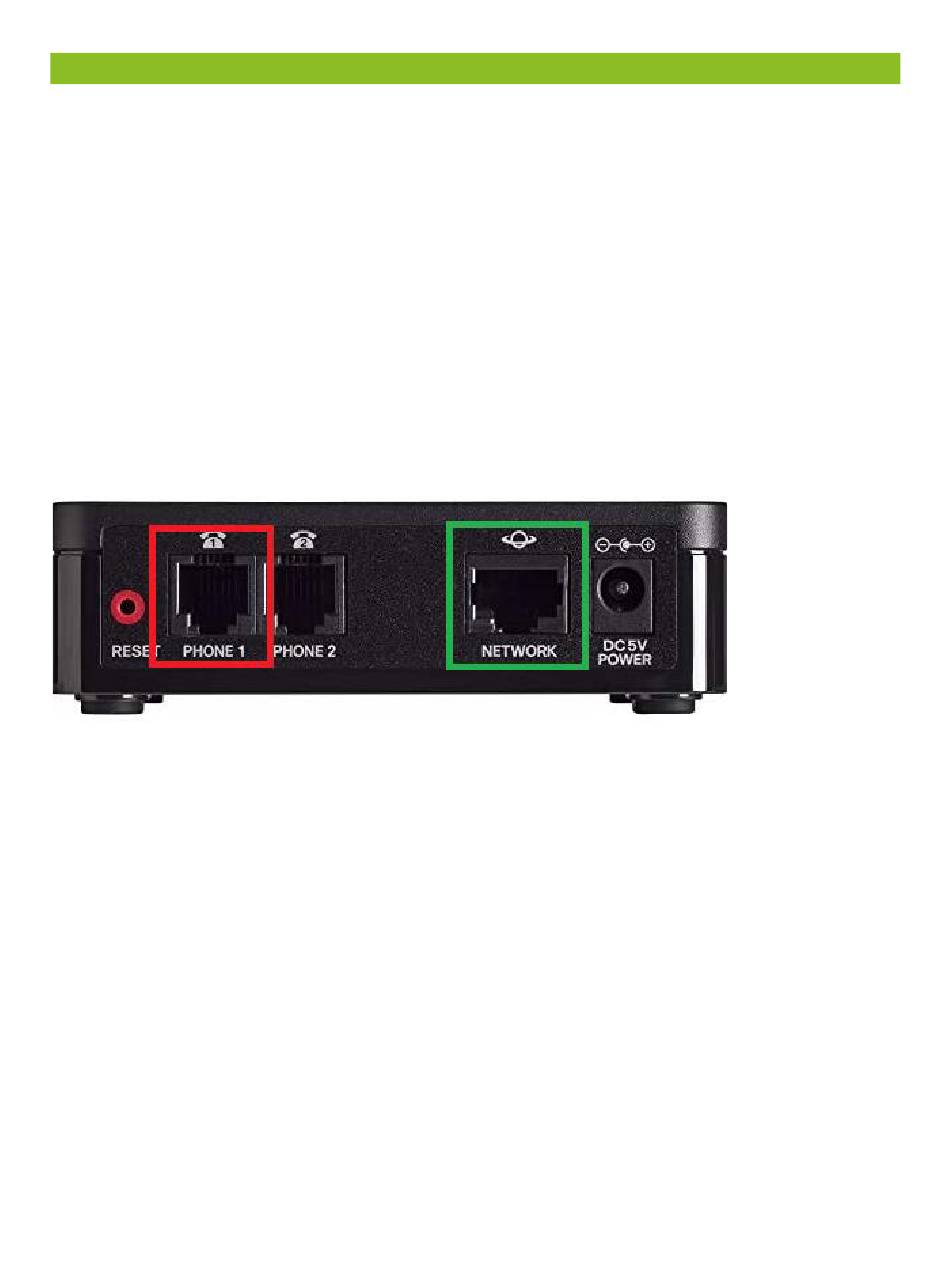

Phone 1 (ROT) -> Anschlusskabel RJ11 (Modem, Telefon Kabel) zum Faxgerät
▪
Network (GRÜN) -> Anschlusskabel RJ45 (Netzwerkkabel) zur Netzwerkinfrastruktur
▪
(Switch, Router etc.)
DC5V Adapter liegt bei
▪
1.4

Einrichtung des Cisco ATA191

Loggen Sie sich als erstes auf dem Web GUI des Cisco Adapters ein. Die IP-Adresse des Gerätes
wird im normallfall von Ihrem DHCP Server (Router) automatisch vergeben. Rufen Sie die
Konfiguration Ihres Routers auf, um die IP-Adresse Ihres Gerätes ausfindig zu machen. Der
Netzwerkname des Gerätes sollte «ATA191-MPP» heissen.
