CISCO DHSG/EHS-I/O für Serie 78xx/79xx/88xx
Adapter für Ein- und Ausgabesteuerungen an der
EHS/DHSG-Schnittstelle am Cisco-Telefongerät
Rufanzeige und Aktivanzeige über potentialfreie Kontakte
Externe Headset-Fernsteuerung über externen Tastenanschluss
Protokollwandler Cisco (HHC) auf DHSG/EHS + I/O
Begleitunterlagen
Anzeige
Anzeige
AKTIV
RUF
Fernsteuerung Headset
über Schaltkontakt
service- und
dienstleistungszentrum
GmbH leipzig
für kommunikationssysteme
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Cisco Cisco EHS-IO
Inhaltszusammenfassung für Cisco Cisco EHS-IO

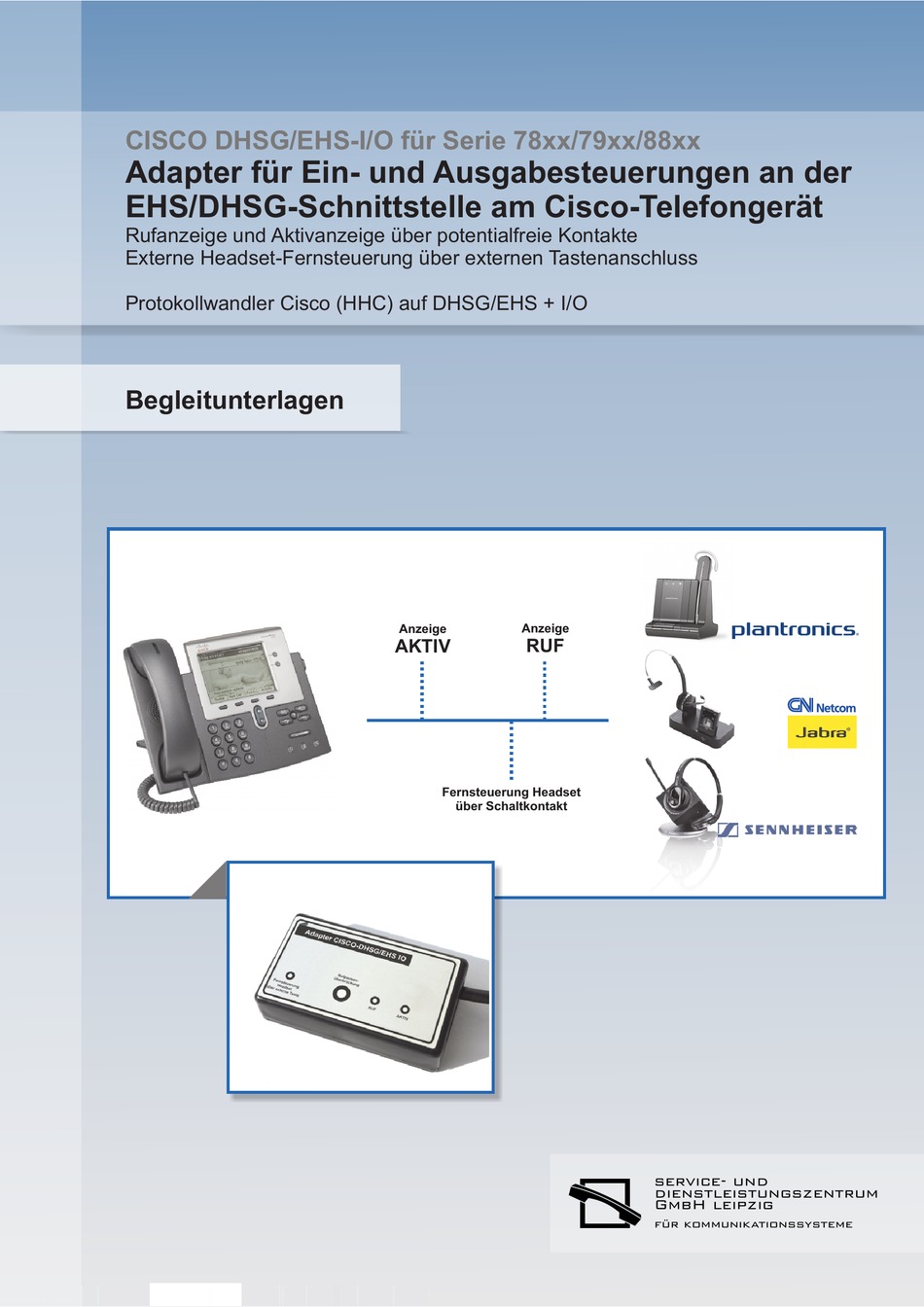

- Seite 1 CISCO DHSG/EHS-I/O für Serie 78xx/79xx/88xx Adapter für Ein- und Ausgabesteuerungen an der EHS/DHSG-Schnittstelle am Cisco-Telefongerät Rufanzeige und Aktivanzeige über potentialfreie Kontakte Externe Headset-Fernsteuerung über externen Tastenanschluss Protokollwandler Cisco (HHC) auf DHSG/EHS + I/O Begleitunterlagen Anzeige Anzeige AKTIV Fernsteuerung Headset über Schaltkontakt...
-
Seite 2: Systembeschreibung Und Leistungsmerkmale
Rufanzeige und Aktivanzeige über potentialfreie Kontakte Externe Headset-Fernsteuerung über externen Tastenanschluss Beschreibung Der Cisco DHSG/EHS-I/O Adapter erweitert die Telefon EHS-Schnittstelle mit zusätzlichen Funktionen. Über potentialfreie Kontakte stehen Kriterien der Rufanzeige und Aktivanzeige zur Verfügung. Weiterhin stellt dieser Adapter eine universelle DHSG/EHS-Schnittstelle an einem AVAYA Te- lefongerät zur Verfügung. -
Seite 3: Sicherheits- Und Betriebshinweise
Sicherheits- und Betriebshinweise Handhabung Der Betrieb ist nur in trockenen Innenräumen zulässig. Wenn Sie Geräte und Steckernetzteile von einem kalten in einen warmen Raum bringen, entsteht Kondenswasser, dieses kann Ihr Gerät und Netzteil zerstören. Es besteht die Gefahr eines elektrischen Schlages. - Seite 4 Sicherheits- und Betriebshinweise Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie enthält wichtige Hinweise zum korrekten Betrieb. Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt jeder Garantieanspruch.
-
