Spannungswandlerverhältnis
Das Spannungswandlerverhältniss für die
Hauptmessung können Sie unter den Adres-
sen 002 und 003 einstellen.
Das Spannungswandlerverhältniss für die
Hilfsmessung können Sie unter den Adressen
012 und 013 einstellen.
Werkseitig ist für alle 4 Spannungswandle-
reingänge ein Spannungswandlerverhältnis
von 400 V / 400 V Direktmessung program-
miert.
Adresse
Stromwandlerwerte
Hauptmessung
002
L1 L2 L3 (primär)
003
L1 L2 L3 (sekundär)
Hilfsmessung
012
L4 (primär)
013
L4 (sekundär)
PRG
Address

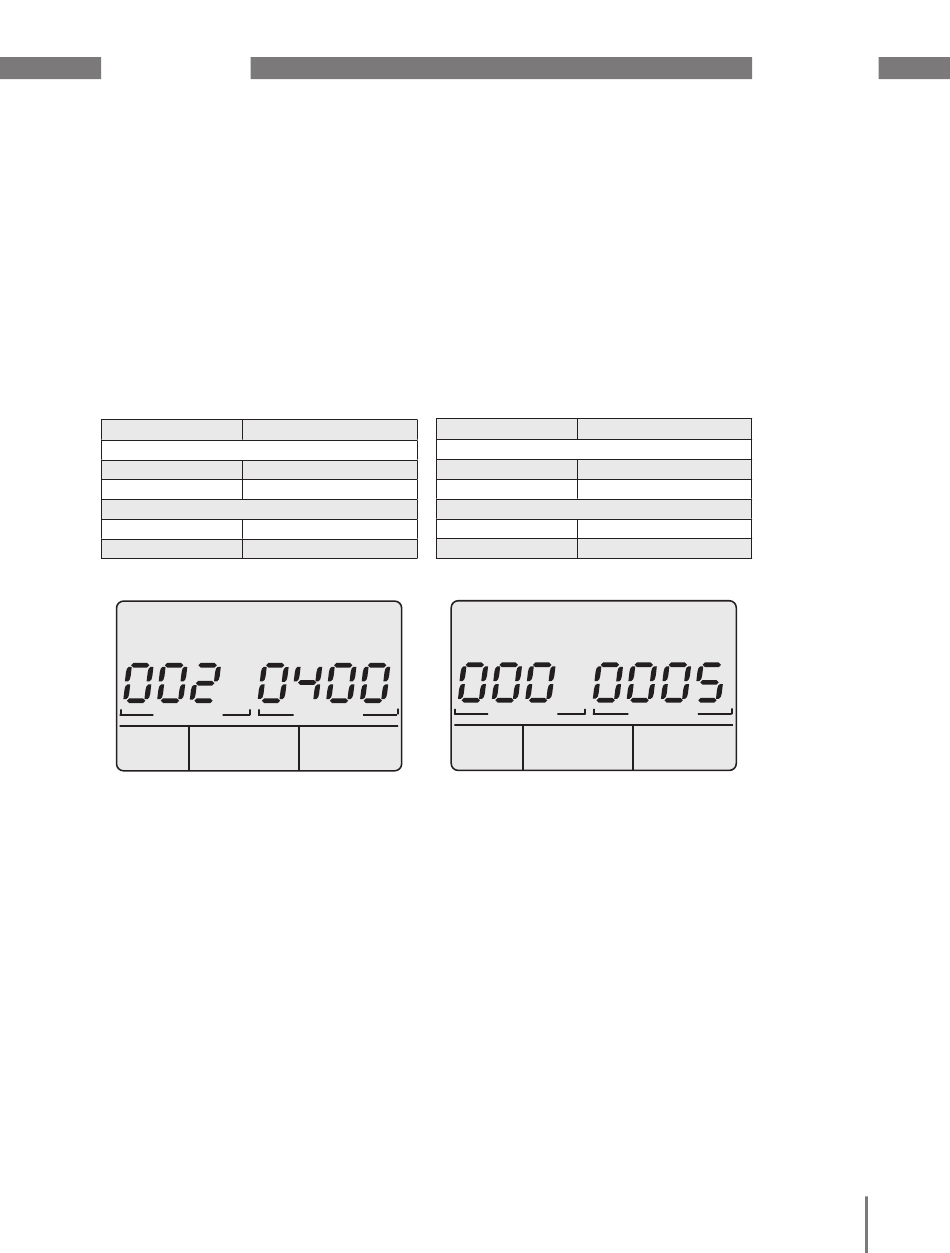

Abb. Beispiel; Spannungswandler (primär) für die Haupt-
messung, Adresse 002 mit dem Inhalt „400".
11. 2
Das Stromwandlerverhältniss für die Haupt-
messung können Sie unter den Adressen 000
und 001 einstellen.
Das Stromwandlerverhältniss für die Hilfs-
messung können Sie unter den Adressen 010
und 011 einstellen.
Werkseitig ist für alle 4 Stromwandlereingän-
ge ein Stromwandlerverhältnis von 5 A / 5 A
programmiert.
Adresse
Hauptmessung
000
001
Hilfsmessung
010
011
Content
Abb. Beispiel; Stromwandler (primär) für die Hauptmes-
sung, Adresse 000 mit dem Inhalt „5".
Stromwandlerverhältnis
Stromwandlerwerte
L1 L2 L3 (primär)
L1 L2 L3 (sekundär)
L4 (primär)
L4 (sekundär)
PRG
Address
Content
