UMG 605-PRO
7. 5
Das UMG 605-PRO ist mit einem Profibusan-
schluss ausgerüstet, der als
9 polige DSUB Buchse ausgeführt ist.
Zum Anschluss empfehlen wir zum Beispiel
einen 9 poligen Profibusstecker der Firma
Phoenix vom Typ „SUBCON-Plus-ProfiB/AX/
SC".
Unter der Janitza Artikel Nummer 13.10.539
können Sie diesen Stecker bei uns nachbe-
stellen.

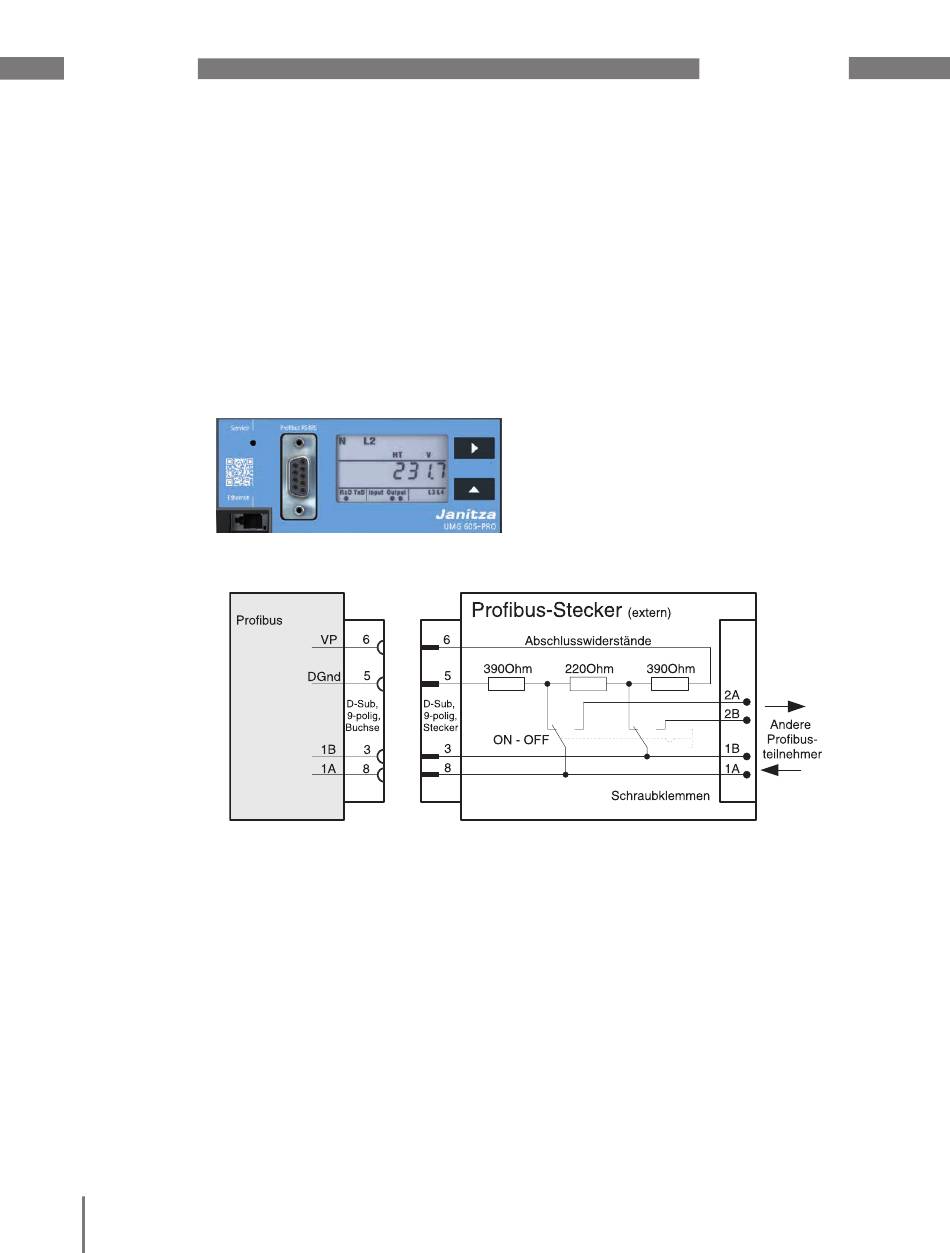

Abb. UMG605-PRO mit Profibusschnittstelle.
UMG 605-PRO
Abb Profibusstecker mit Abschlusswiderständen.
27
Profibus
7. 5. 1
Anschluss der Busleitungen
Die ankommende Busleitung wird an die
Klemmen 1A und 1B angeschlossen.
Die Busleitung für das nächste Gerät in der
Linie wird an die Klemmen 2A und 2B ange-
schlossen.
Folgt kein Gerät mehr in der Linie, so muss
die Busleitung mit Widerständen terminiert
(Schalter auf ON) werden. In der Schalterstel-
lung ON sind die Klemmen 2A und 2B für die
weiterführende Busleitung abgeschaltet.
