Gebrauchsanweisung und
Benutzerhinweise
Ankupplung an das Trägergerät
1. Die Kehrwalze an den Schnellwechsler des Trägergerätes kupp-
eln. Die Benutzerhinweise des Radladers beachten.
2. Die Schnellwechsler der Anschlusschläuche an die Lei-
tungen des 3. Steuerkreises oder den Hydraulik-Motorschaltkreis
des Radladers anschliessen.
3. Die Schnellwechsler des Schrägsstellungszylinders an die 4.
Hydraulikfunktion anschliessen. (Wenn die Kehrwalze mit elektro-
hydraulischer Schwenkung ausgerüstet ist, das Kabel an den Radla-
der anschliessen. (Elektroanschluss siehe Seite 25).
4. Die Kehrwalze mit dem Hebel für die 3. Hydraulikfunktion in
Betrieb setzen oder Hydraulik-Motorschaltkreis aktivieren.
5. Die richtige Drehrichtung der Kehrwalze beachten. Bei falscher
Drehrichtung entweder durch Betätigen des Bedienungshebels des
3. Steuerkreises in die Gegenrichtung oder durch den Austausch der
Zulaufschläuche an den Leitungen des 3. Steuerkreises entspre-
chend richtigstellen.
Einstellung der Kehrwalzenhöhe
und Vertikalstellung
1. Die Kehrwalze anheben, die Stützbeine in Fahrposition hochfüh-
ren und dann sichern (Abb 4).
2. Die Kehrwalze mit der 3. Hydraulikfunktion oder den Hydraulik-
Motorschaltkreis in Betrieb setzen.
3. Die Kehrmaschine mittels des Trägergerätes so weit absenken, bis
sich die beiden gelben Zeiger der Höhenanzeige gegenüberstehen.
4. Mittels der Kippfunktion des Trägergerätes die Kehrmaschine so
in Position bringen, dass sich auch die gelben Zeiger der Kippenan-
zeige gegenüberstehen.
5. Eventuelle Justierung der Höhe gemäss Punkt 3.

Einstellung des Bodendruckes

Der Bodendruck der Kehrmaschine kann auf verschiedene Verhält-
nisse eingestellt werden. Die Einstellung wird mit dem Justierhebel
vorgenommen (Bild 7) wenn die Maschine in Parklage steht (Abb
11).
Warnung! Vor eventuellen Einstellungen die
Halterung so absenken, dass die Federn
entlastet werden.
HINWEIS! Nie die Hebe- oder Kippfunktion verwenden um den
Bodendruck zu justieren.

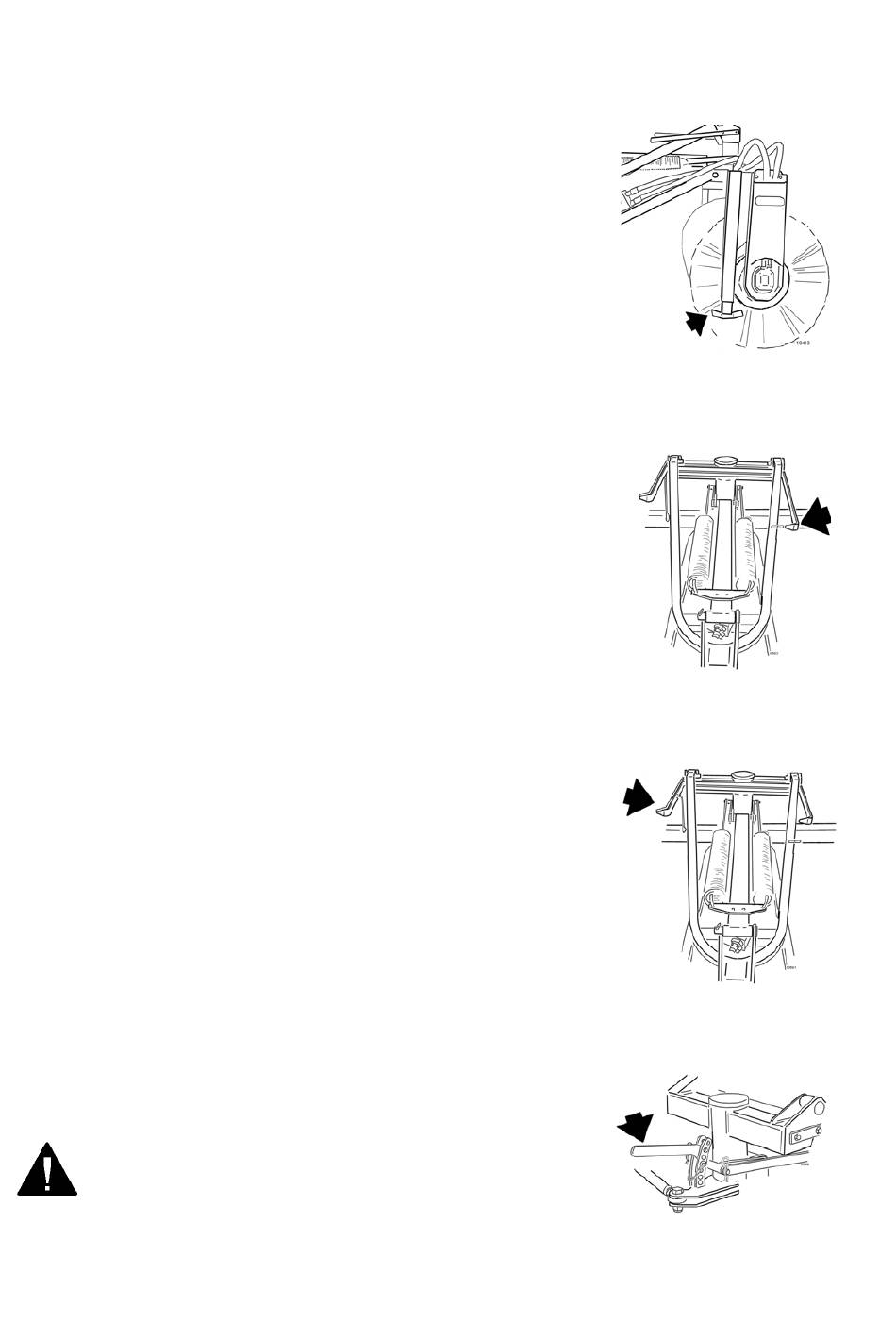

4. Stützbeine in Fahrposition
5. Höhenanzeige
6. Kippanzeige
7. Justierhebel
