Gebrauchsanweisung und Benutzerhinweise

Anschluß an Trägergerät mit Standardhalterung
1. Die Kehrwalze an die Schnellkupplung des Trägergerätes ankup-
peln. Bedienungsanleitung des Trägergerätes beachten.
2. Die Schnellkupplungen der Anschlusschläuche an die Leit-ungen
des 3. Steuerkreises des Trägergerätes anschliessen.
3. Die Schnellkupplingen des Schrägsstellungszylinders an die 4.
Hydraulikfunktion anschliessen. (W trohy-
enn die Kehrwalze mit elek
draulischer Schwenkung ausgerüstet ist, das Kabel an den Radlader
anschliessen. (Seite 25, 31).
4. Die Kehrwalze mit dem Hebel für die 3. Hydraulikfunktion in
Betrieb setzen, vorhandene Hebelsperre evtl aktivieren.
5. Die richtige Drehrichtung der Kehrwalze beachten. Bei falscher
Drehrichtung entweder durch Betätigen des Bedienungshebels des
3. Steuerkreises in die Gegenrichtung oder durch das Tauschen der
Zulaufschläuche an den Leitungen des 3. Steuerkreises entspre-
chend richtigstellen.
Anschluß an Trägergerät ohne eigene Hubvorrichtung
1. Beide Schläuche des Hubzylinders an die doppelt wirkende Hydraulik-

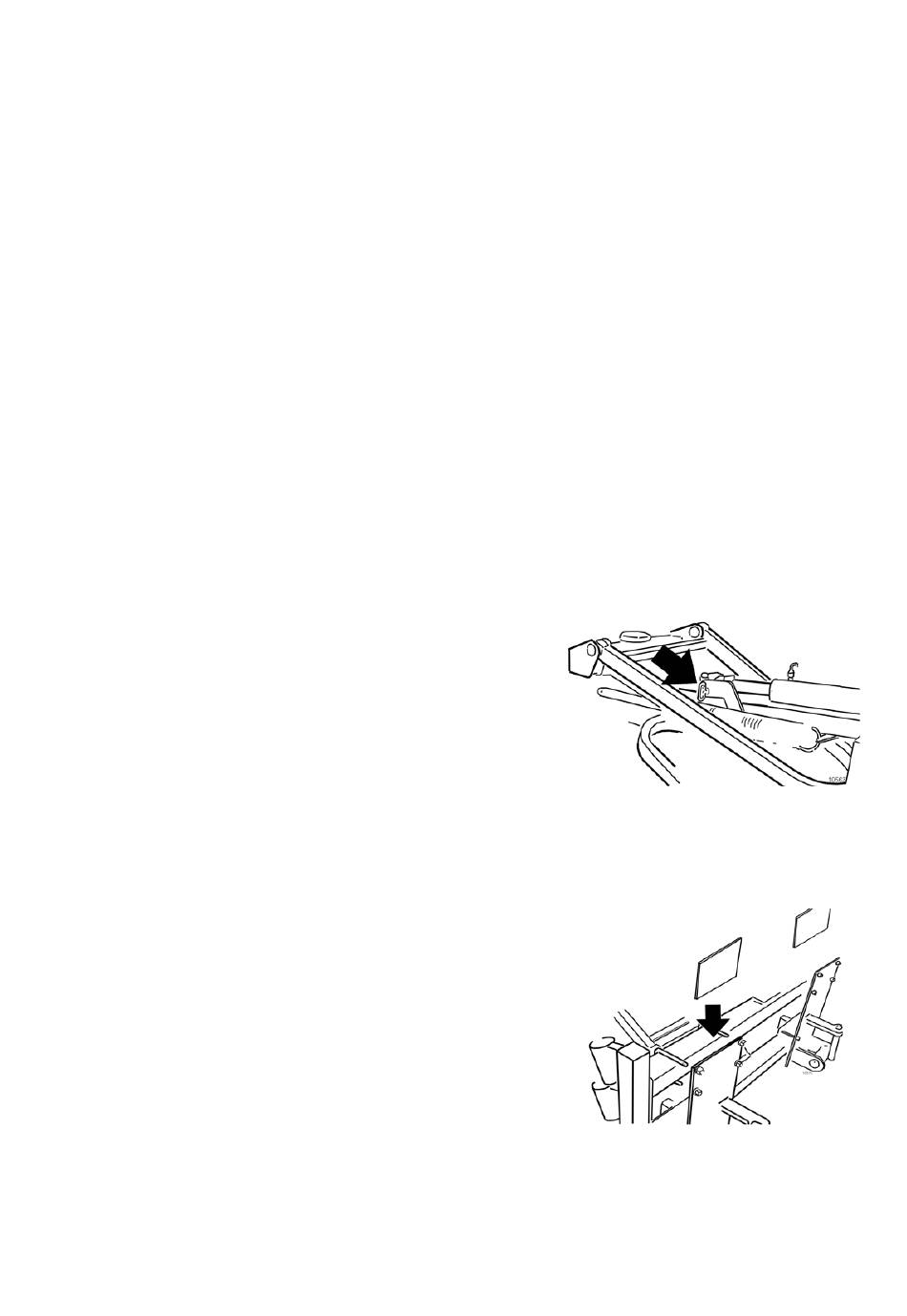

funktion anschließen und den Bolzen des Anschlusses anbringen, siehe
Abbildung 4.
2. Halterung anheben und Fahrzeug an die Maschine heranfahren. Kehr-
walze am Trägergerät anbringen.
3. Kehrmaschine anheben und Bolzen in der Anschlußvorrichtung abneh-
men. Stützbeine entfernen.
4. Bolzen in Anschlußstellung
4. Kippwinkel überprüfen, der richtige Winkel ist erreicht, wenn die Mit-
telhalterung der Kehrwalze senkrecht steht (mit Wasserwaage kontrol-
lieren). Kippwinkel mit Unterlegscheiben zwischen Gatter und unterer
Halterung verändern, siehe Abbildung 5.
5. Schnellanschlüsse der Antriebsschläuche an einen doppelt wirkenden
Hydraulikanschluß oder an den Hydraulikmotorschaltkreis am Trägerg-
erät anschließen.
6. Schnellanschlüsse des Schwenkzylinders an einen doppelt wirkenden
Hydraulikanschluß anschließen. wenn die Kehrwalze mit elektrohy-
draulischer Schwenkung ausgestattet ist, kann die Verkabelung an das
Trägergerät angeschlossen werden.
7. Kehrwalze durch Einschalten des Hydraulikmotorschaltkreises starten.
5. Unterlegscheibe zwischen Gatter und Halterung
8. Sicherstellen, daß die Kehrwalze sich in die richtige Richtung dreht.
Wenn sie in gesperrter Stellung in die falsche Richtung rotiert, ist die
Sperrstellung des Hebels umzulegen, oder die Schnellanschlüsse müssen
auf die Hydraulikmotorfunktion umgesteckt werden.
