Bürstenaustausch - HOLMS SH 2,5 Bedienungsanleitung

Bürstenwechsel
1. Die Schrauben lösen und den Spannring abmontieren (Abb
16).
2. Schäkel in die zwei Löcher der Schrauben am Bürstenkern
einführen und eine Hubschlaufe durch die Schäkel befestigen.
3. Die Bürstenwalze senkrecht (hochkant) mit Hubvorrichtung
oder anderem Hilfsmittel anheben.

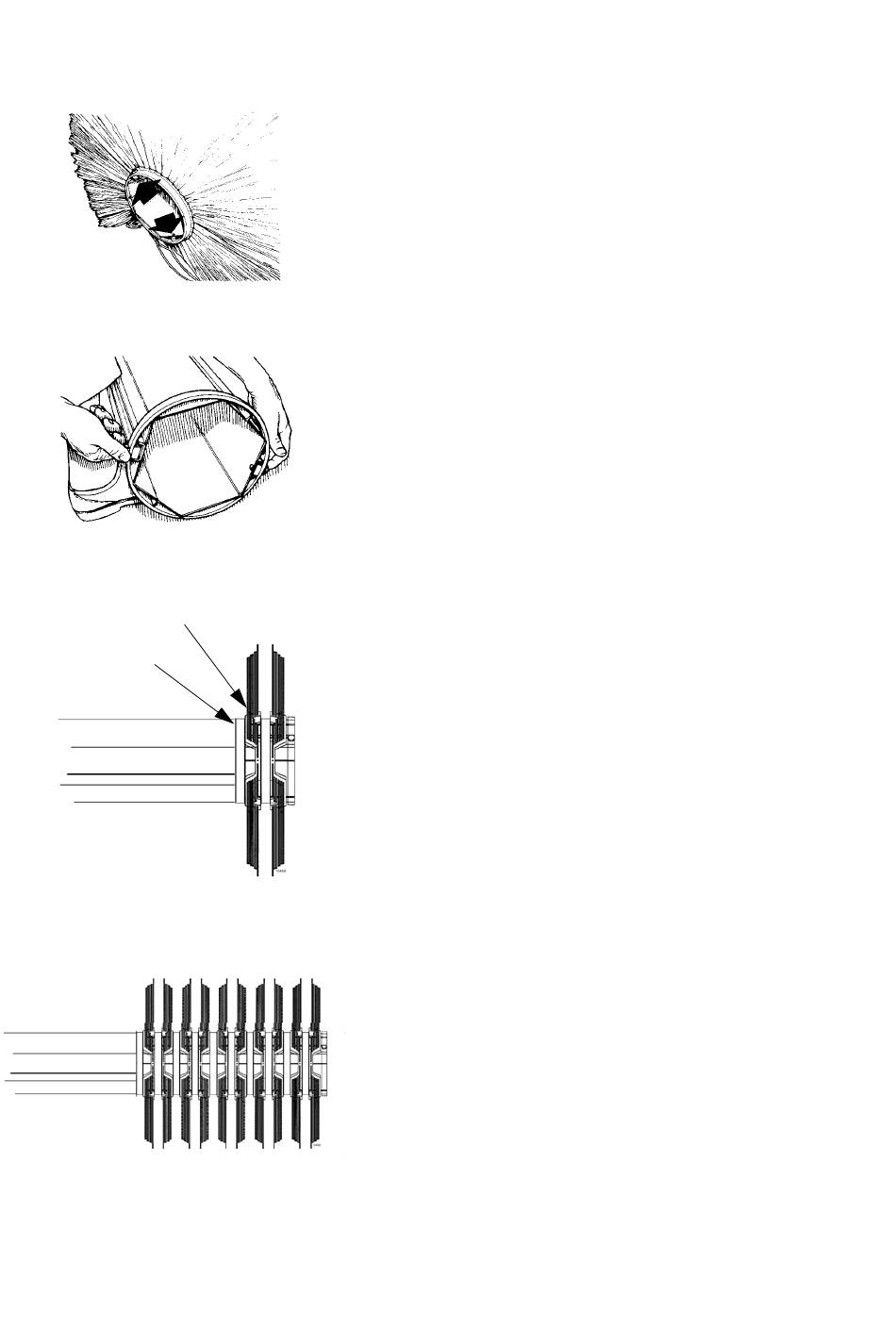

16. Die Schrauben des Spannringes
4. Die Bürstenwalze leicht vom Boden anheben und die Bür-
stenelemente und Zwischenringe ausziehen. Bürstenwalze-
Kern absenken.
5. Den Bürstenkern auf eventuelle Schäden kontrollieren.
6. Einen Spannring am Bürstenkern festschrauben (Abb 17).
7. Den Bürstenkern mit dem Spannring nach unten senkrecht
aufrichten.
17. Montage des Spannringes
8. Ein Bürstenelement mit Führungsstift in eine der Bürsten-
führungen montieren.
Bürstenring
9. Einen Zwischenring aufsetzen.
Zwischenring
10. Ein Bürstenelement, gemäß Abb 18, montieren und einen
Zwischenring aufsetzen.
11. Abwechselnd Bürstenringe und Zwischenringe aufsetzen.
Die Bürstenringe sollen wechselweise, gemäß Abb 19 mon-
tiert werden. Dies ist nur für Bee-line-Bürsten gültig.
12. Am Aussenende des Bürstenkerns können zwei Bürsten-
elemente aufgesetzt werden, so dass die volle Kernlänge/
18. Montage der Bürstenringe
Breite erreicht wird.
13. Den anderen Spannring festschrauben.
19. Korrekte Montage
