2
4
3
Fig. 10
3
Fig. 11
05.20
1
6
5
1
2
4

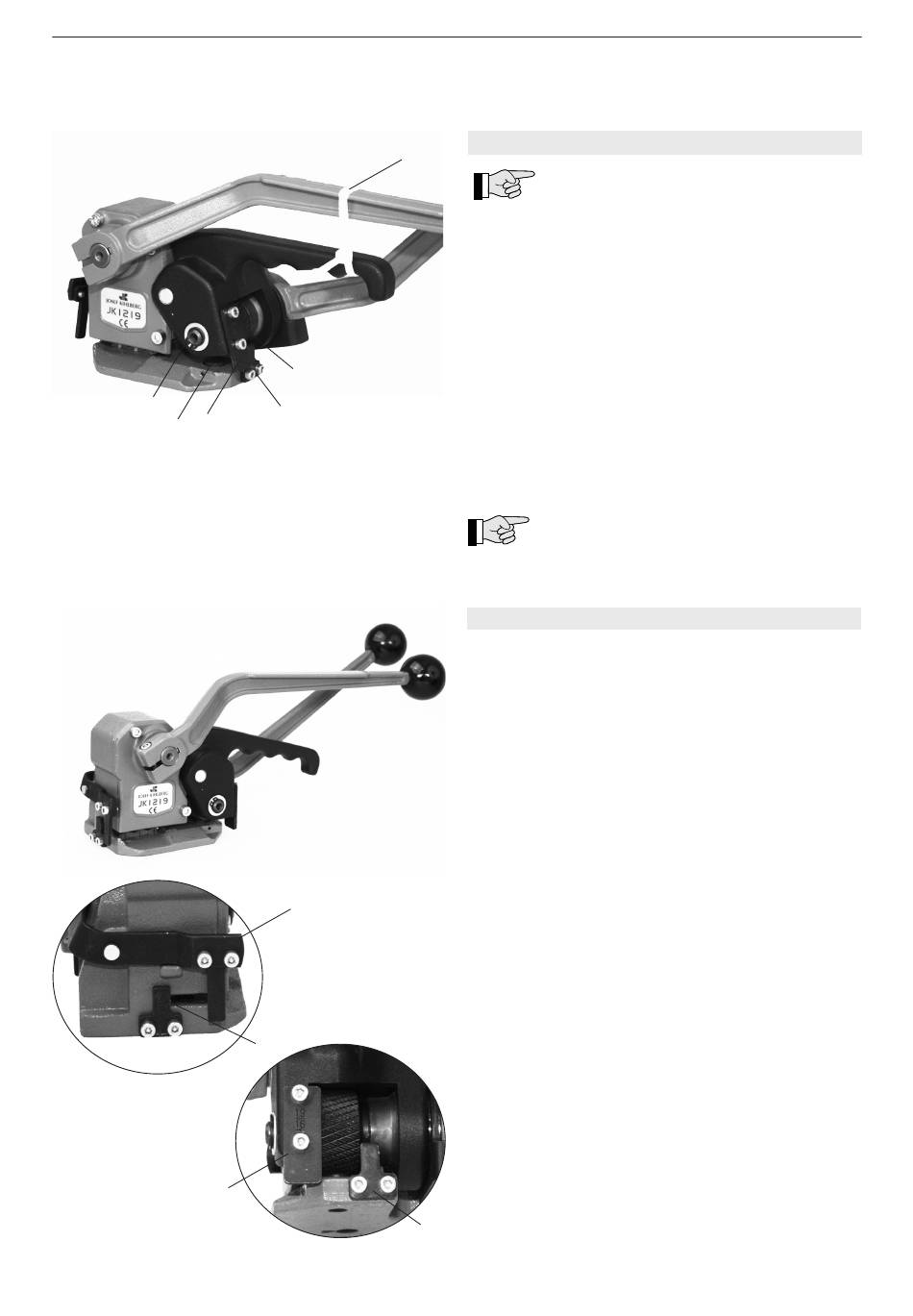

6.3 SPANNRAD ERSETZEN
Dreht das Spannrad durch, bevor die ge-
wünschte Bandspannung erreicht ist, muss
das Spannrad ersetzt werden.
Ausbau
– Mit Hilfe eines Kabelbinders (Fig. 10/1) oder
ähnlich, Wippenhebel in der gezogenen Position
sichern.
– Die beiden hinteren Bandführungen (10/4 und 10/5)
entfernen.
– Sicherungsring und Distanzscheibe (10/2) entfer-
nen.
– Welle zusammen mit Spannhebel entfernen.
– Spannrad (10/6) entfernen und ersetzen.
Einbau
– Der Einbau erfolgt in umgekehrter Reihenfolge.
Vor dem Einbau, Druckplatte (10/3) reini-
gen, nötigenfalls ersetzen.
6.4 BANDBREITE EINSTELLEN
Die vier Bandführungen (Fig. 11/1–11/4) können um-
gedreht werden und für zwei verschiedenen Bandbrei-
ten (16 und 19 mm) verwendet werden.
Für die Bandbreiten 13 und 16 mm die ebenfalls mit-
gelieferten Bandführungen verwenden.
Josef Kihlberg JK1219HT
31
